n 5 個顯示區

　　示教編程器的顯示屏是 6.5 英寸的彩色顯示屏。能夠顯示數字、字母和符號。

　　顯示屏分為 5 個顯示區，其中的通用顯示區、菜單區、人機接口顯示區、和主菜單區可以通過按 [ 區域 ] 鍵從顯示屏上移開，或用直接觸摸屏幕的方法，選中對象。

　　操作中，顯示屏上顯示相應的畫面，該畫面的名稱顯示在通用顯示區的左上角。


　　通用顯示區

　　在通用顯示區，可對程序、特性文件、各種設定進行顯示和編輯。根據畫面的不同，畫面下方顯示操作鍵。

　　按 [ 區域 ]+ 光標 [ 下 ] 鍵，光標從通用顯示區移動到操作鍵。

　　按 [ 區域 ]+ 光標 [ 上 ] 鍵，或按 [ 清除 ] 鍵，光標從操作鍵移動到通用顯示區。

　　按光標 [ 左 ] 或光標 [ 右 ] 鍵，光標在操作鍵之間移動。

　　要執行哪個操作鍵，則把光標移動到該操作鍵上，然后按 [ 選擇 ] 鍵。

　　執行：繼續操作在通用顯示區顯示的內容。

　　清除：清除通用顯示區顯示的內容，回到前一畫面。完成：完成在通用顯示區顯示的設定的操作。

　　中斷：當用外部存儲設備進行安裝、存儲、校驗時，可以中斷處理。解除：設定解除超程和碰撞傳感功能。

　　消除：消除報警 ( 不能消除重大報警)

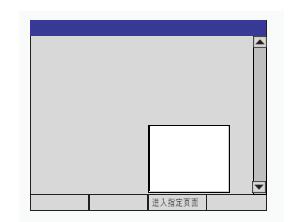

　　進入指定頁面：跳轉到指定畫面。

　　在頁面可以列表選擇時，選擇 “進入指定頁面”后，顯示列表，通過上下移動光標，選定所需條目后，按[ 回車] 鍵。在可以切換頁面的畫面，選擇 “進入指定頁面”后，在對話框中直接輸入頁號，再按[回車]鍵。

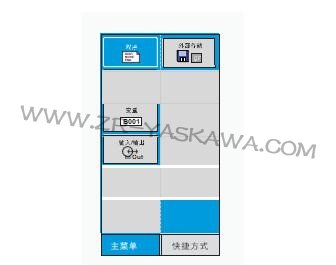

　　主菜單區

　　每個菜單和子菜單都顯示在主菜單區，通過按 [ 主菜單 ] 鍵或點畫面左下部的 { 主菜單 }，顯示主菜單。

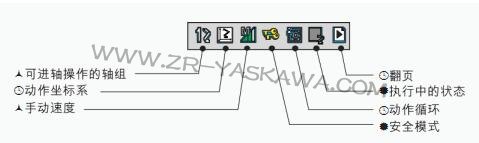

　　狀態顯示區

　　顯示狀態區顯示控制柜的狀態，顯示的信息根據控制柜的模式不同 （再現 / 示教）而改變。


　　可進行軸操作的軸組

　　在帶工裝軸的系統和有多臺機器人軸的系統中，軸操作時，顯示可能操作的軸組。

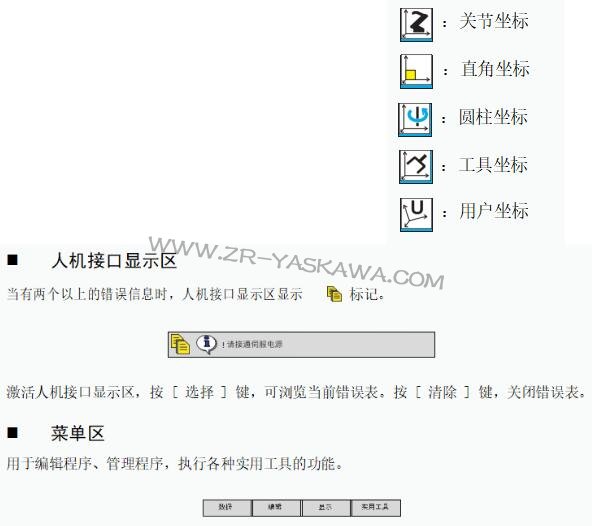

　　動作坐標系

　　顯示被選擇的坐標系。通過按 [ 坐標 ] 鍵選擇坐標系。
