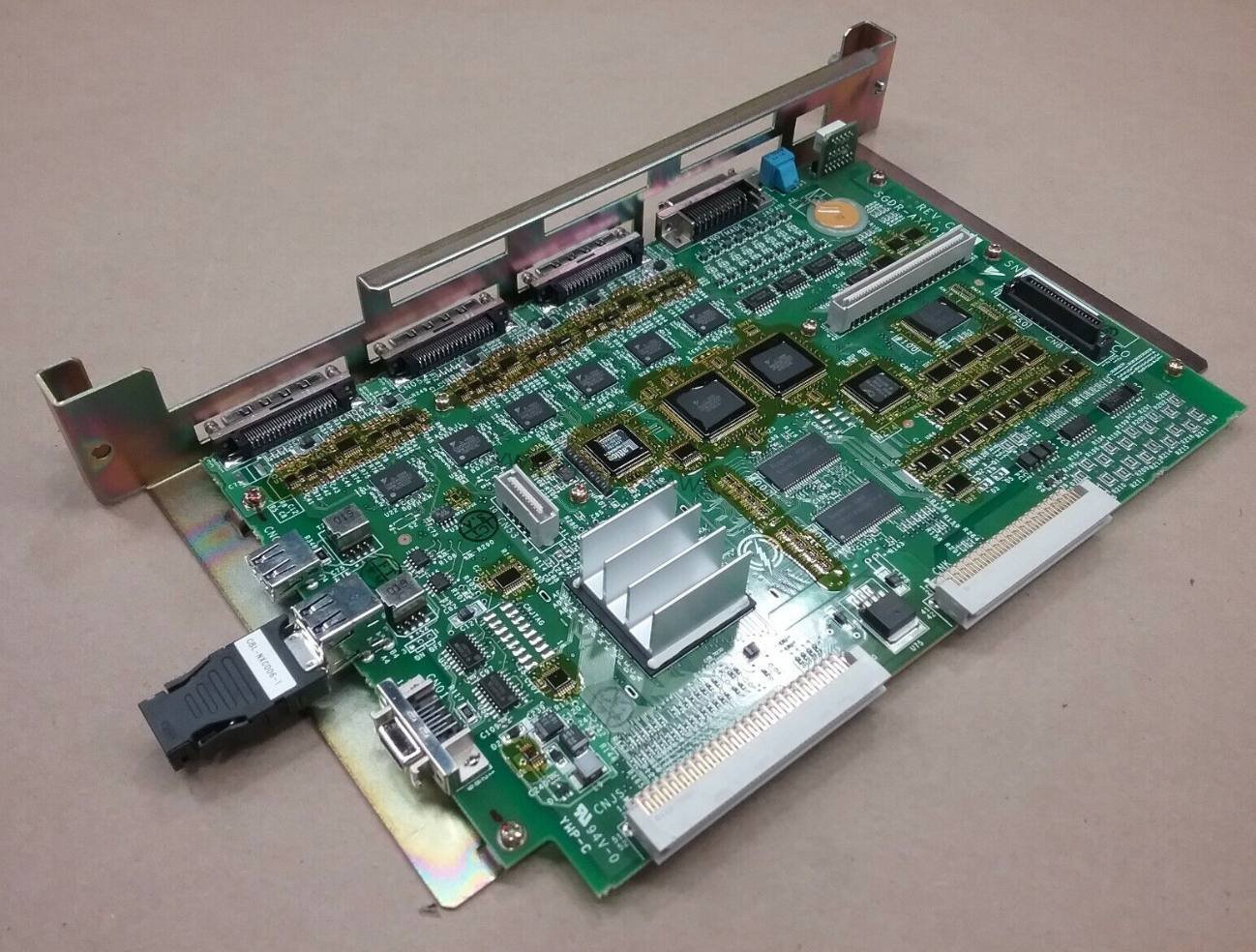

安川機器人NX100軸控制板，作為安川機器人精密控制系統中不可或缺的一環，扮演著驅動伺服電機、實現機器人多樣化動作與操作的核心角色。它能夠精準地接收來自控制系統的指令信號，并將這些指令高效地轉化為伺服電機的運動指令，從而精確地調控機器人的運動軌跡、行進速度以及加速度等一系列關鍵參數，確保工業機器人維修能夠以最優化的狀態執行各項任務。



針對安川機器人維修NX100軸控制板維修步驟，可以進行如下詳盡的MOTOMAN機器人維修闡述：

準備工作



在進行維修之前，必須確保維修環境的干燥與潔凈，以有效防止靜電和灰塵對電路板可能造成的損害。準備齊全且狀態良好的維修工具，如精密螺絲刀、高性能焊臺、高精度萬用表等，以便在維修過程中能夠迅速、準確地應對各種情況。根據軸控制板的型號和可能出現的故障，提前準備好可能需要的替換元件，如電容、集成電路等，以確保維修工作的順利進行。維修人員在進行維修時，還需穿戴專業的防靜電服和手套，以避免因靜電等原因對電路板造成二次損害。



故障診斷



在YASKAWA機器人故障診斷階段，先進行目視檢查，仔細觀察電路板上是否存在裂痕、燒焦等物理損傷，并確認各元件之間的連接是否牢固可靠。使用萬用表對電路中的電源線和信號線進行全面的電氣測試，以確保沒有短路或斷路的情況出現。將軸板連接至專業的測試平臺，對其軸運動控制與位置反饋的各項功能進行嚴格的驗證，以準確判斷故障所在。



常見故障維修



在YASKAWA機器人維修過程中，可能會遇到多種常見故障。如電源故障可能由于電源模塊損壞或保險絲燒斷導致軸板無法啟動或電源電壓不穩定，此時需要更換損壞的電源模塊或保險絲，并仔細檢查電源線路的連接情況。通訊故障則可能表現為軸板與上位機之間無法建立連接或通信中斷，需要檢查通訊接口和線路的連接狀態，必要時進行替換。軸運動故障則可能源于驅動器或編碼器的問題，建議對相關部件進行狀態檢驗，并根據檢驗結果決定是否進行更換。

更換軸控制板



在更換軸控制板時，需要先將基板上的所有連接電線全部拆下（注意基板底部也可能存在插頭，需要一并取下）。使用螺絲刀松開機架上安裝的上下螺釘（共2個）。將基板從機架中輕輕取出后，將新的基板沿著機架的溝槽小心地放入。將上下螺釘擰緊以確?；骞潭ɡ喂?。將已拆下的電線按照原來的連接方式裝回。最后，將旋扭開關設定為與舊基板相同的值，以確保新基板能夠正常工作。



安川機器人維修后測試



在完成MOTOMAN機器人維修后，需要對NX100軸板進行全面的功能測試和性能測試。測試內容包括但不限于電源、通訊和軸運動等多個方面。在測試過程中，要密切觀察軸板的運行狀態和指示燈顯示情況，并根據測試結果判斷各項指標是否符合標準。對于溫度傳感器和過載保護等可能出現的故障，需要根據具體的故障代碼進行針對性的處理和分析，以確保軸板能夠恢復到最佳的工作狀態。
