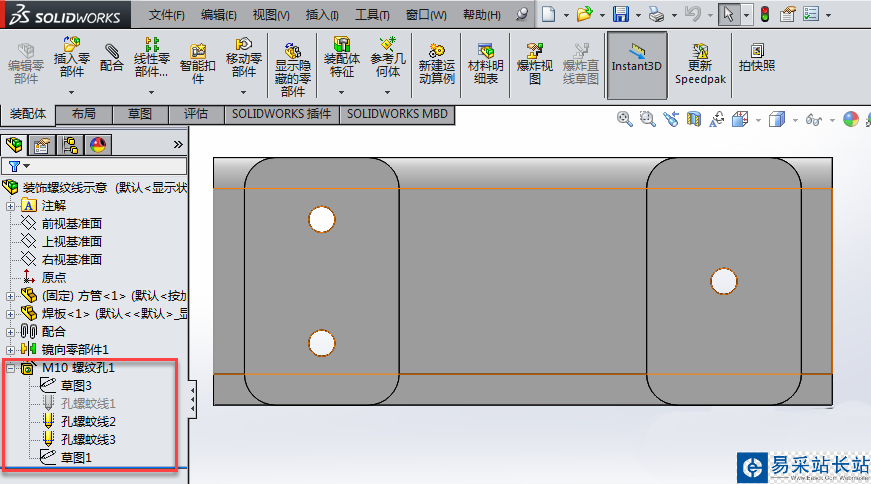

在出solidWorks裝配體的工程圖過程中,常常會出現螺紋孔的裝飾螺紋線無法顯示的情況,特別是當此螺紋孔特征是在裝配體中生成的時候(如下圖所示),該怎么解決這個問題呢?下面我們就來看看詳細的教程。

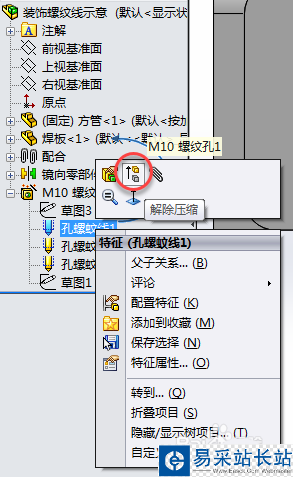

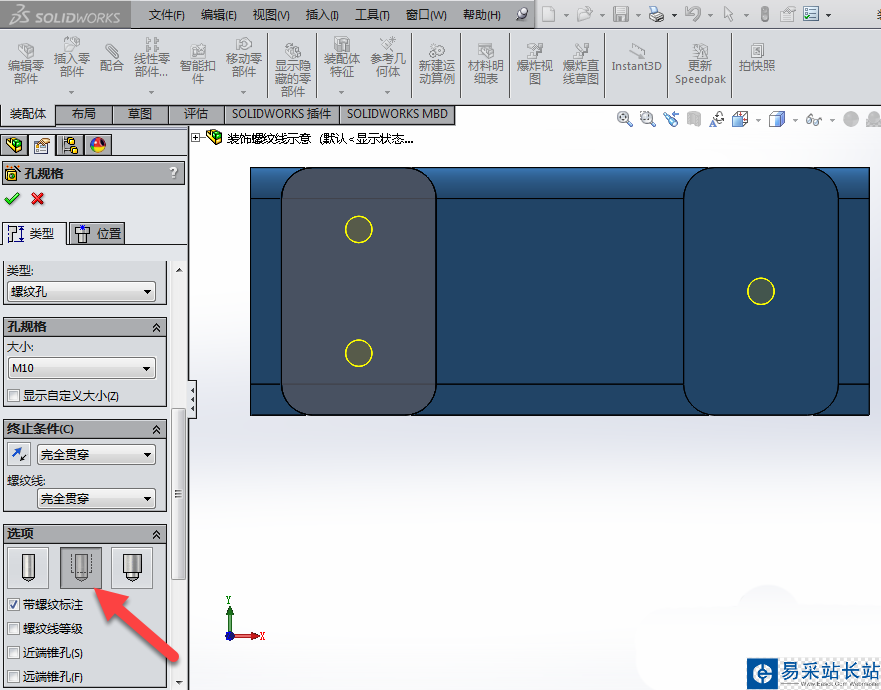

1、出現這個問題時,首先應該打開裝配體對應的螺紋孔特征,確??滓?guī)格里選項一欄的“裝飾螺紋線”被選中,另外還要確認特征下面的裝飾螺紋線特征沒有被壓縮,如果被壓縮了的話需要點擊右鍵將其解除壓縮。

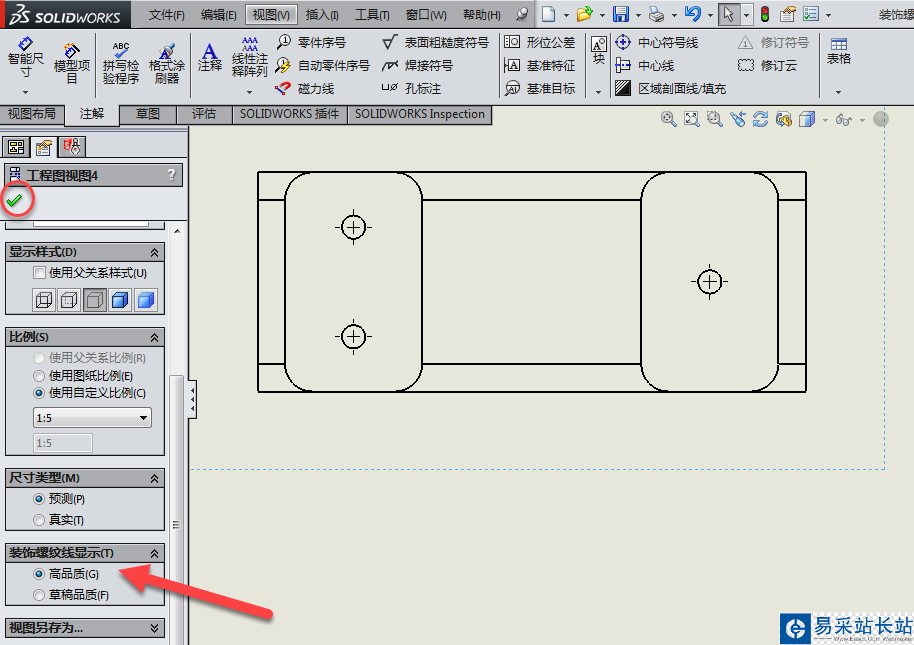

2、切換到工程圖界面,點擊需要顯示裝飾螺紋線的視圖,在左側的選項卡“裝飾螺紋線顯示”這一欄中選擇“高品質(G)”,打鉤確定后裝飾螺紋線有時會出現,問題就解決了,如果沒有出現的話需要進行下一步操作。

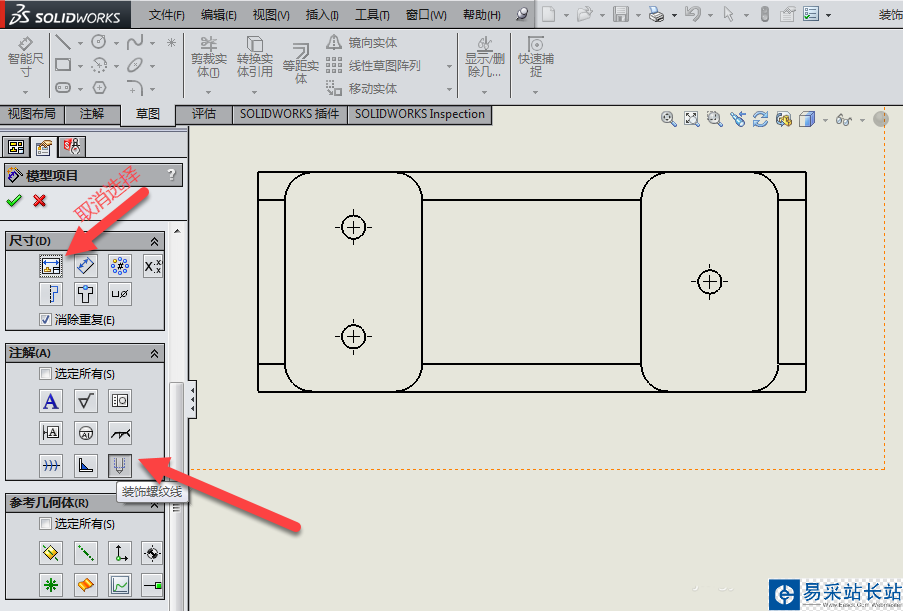

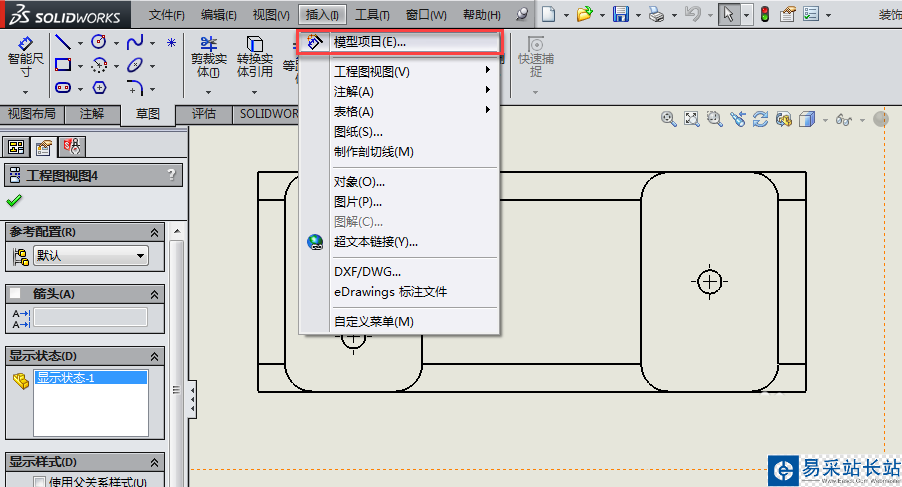

3、點擊選擇要插入裝飾螺紋線的視圖,然后在菜單欄中依次點擊“插入—>模型項目”,在左側的選項卡里“注解(A)”這一欄中將裝飾螺紋線選上,最后打鉤確認即可。(插入模型項目時,soliworks默認選擇了“為工程圖標注”,可以將其取消選擇,以免插入一堆無關的尺寸)

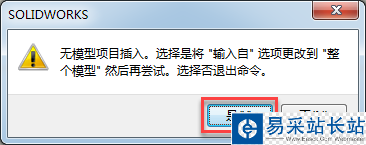

4、中途彈出“無模型項目插入…”,點擊“是”這個選項后,視圖中裝飾螺紋線就出現了

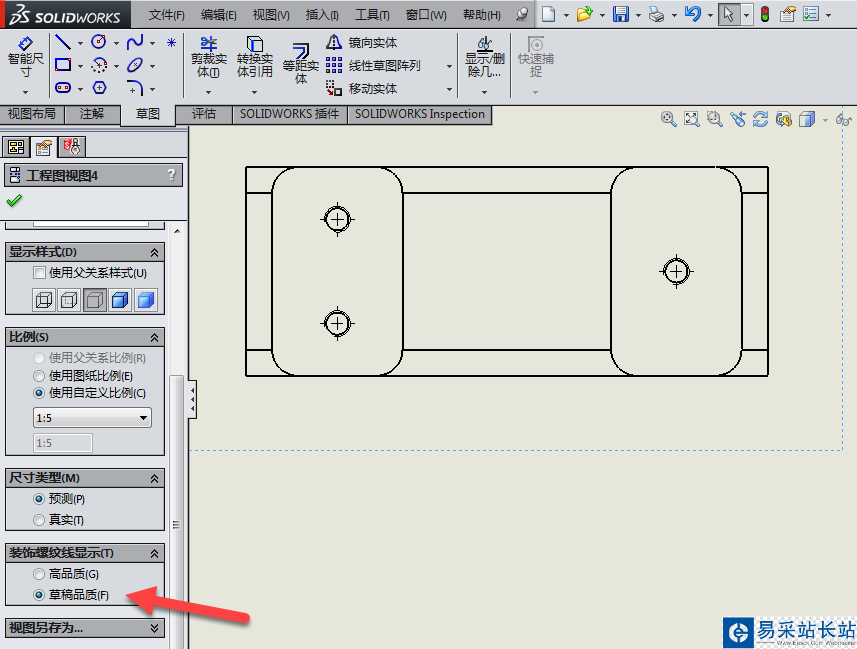

5、如果經過以上步驟后裝飾螺紋線仍然未出現,可以將“裝飾螺紋線顯示”改為“草稿品質”后再按以上步驟,依次點擊“插入—>模型項目”插入一次。還是沒有出現的話就再改為“高品質”后插入模型項目中的裝飾螺紋線,如此反復操作,直至裝飾螺紋線出現為止。

6、如果在“草稿品質”與“高品質”反復切換并插入模型項目4到5次后,裝飾螺紋線仍未出現的話,可能是軟件本身的顯示問題導致的;可以試試保存好工程圖文件后,關閉重啟solidworks再將該文件打開,看看裝飾螺紋線有沒有出現。
