SolidWorks中想要創建一個鈴鐺模型，該怎么創建圓形的鈴鐺模型呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2011 sp1 官方安裝版(附安裝教程)軟件大?。?.07GB更新時間：2018-05-17

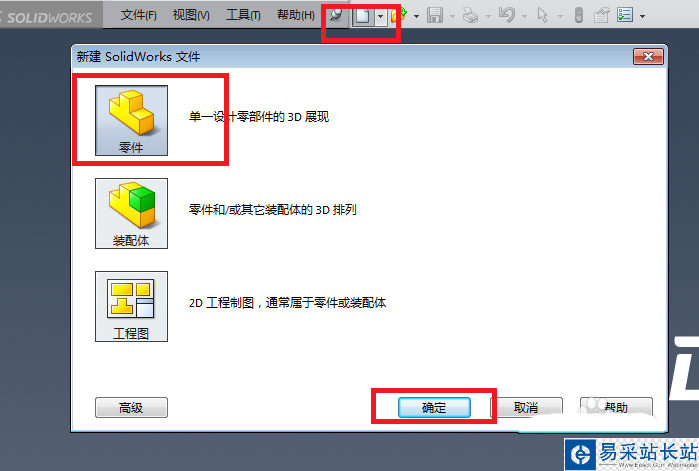

1、如下圖所示，打開SolidWorks軟件，新建一個零件文件。

2、如下圖所示，激活“旋轉凸臺/基體”命令。

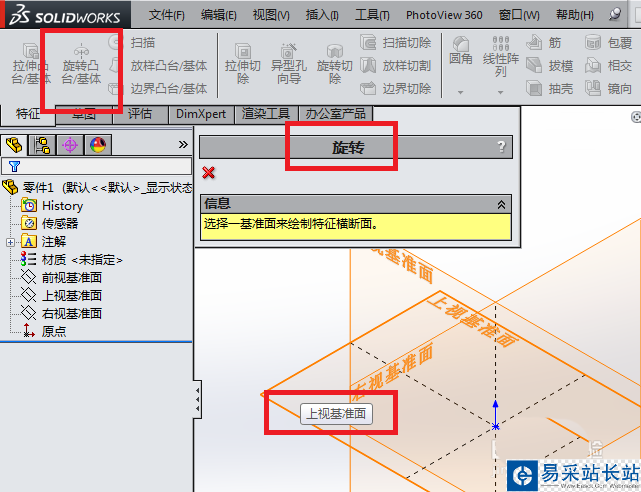

首先點擊工具欄中的“旋轉凸臺/基體”圖標，然后在軟件出現“旋轉”對話框和三個基準面之后點擊其中的“上視基準面”。

3、如下圖所示，進入到草圖環境，

1）點擊工具欄中的“圓”圖標，以坐標原點為圓心畫圓，半徑50，

2）點擊工具欄中的“等距實體”圖標，向內偏移5mm，

3）點擊工具欄中的“直線”圖標，連接圓的上下兩個極限點，

4）點擊工具欄中的“裁剪實體”圖標，將草圖裁剪成下圖中的同心半圓弧，

5）點擊工具欄中的“構造線”圖標，過坐標原點向上畫一條中心線，

6）點擊工具欄中的“退出草圖”圖標，完成并退出草圖。

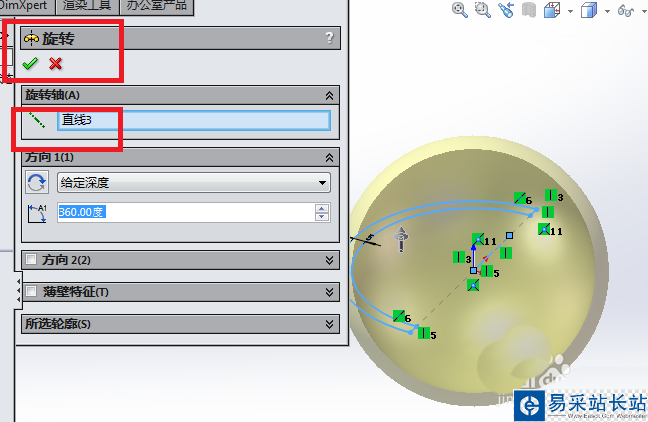

4、如下圖所示，退出草圖之后，來到“旋轉”對話框，因為之前草圖中畫好了中心線，所以這里看著預覽效果，我們可以之間點擊“√”，完成旋轉實體的操作了。至此，鈴鐺的外殼創建完畢。

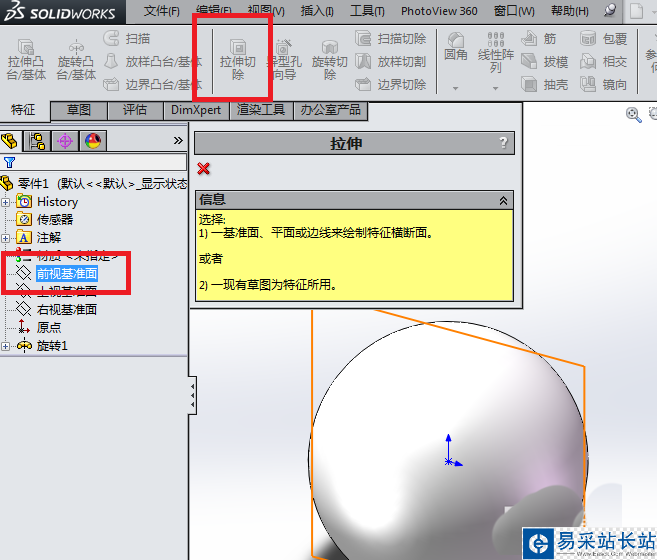

5、如下圖所示，點擊工具欄中的“拉伸切除”圖標，激活該命令，點擊設計樹中的“前視基準面”為草圖平面。

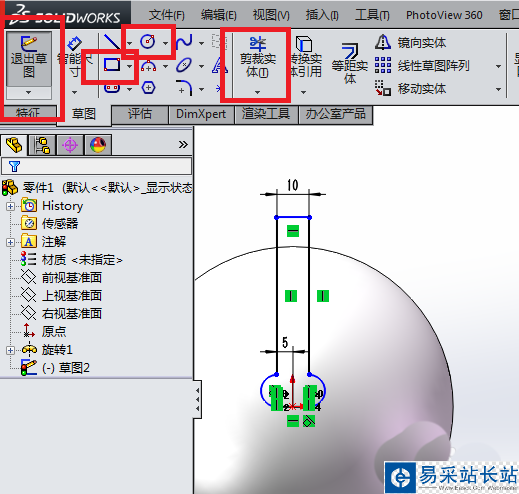

6、如下圖所示，又一次進入到草圖環境，畫一個下圖中的草圖，最后別忘了“退出草圖”就行。這一步主要用到的命令依次是：矩形、圓、裁剪實體、智能尺寸。

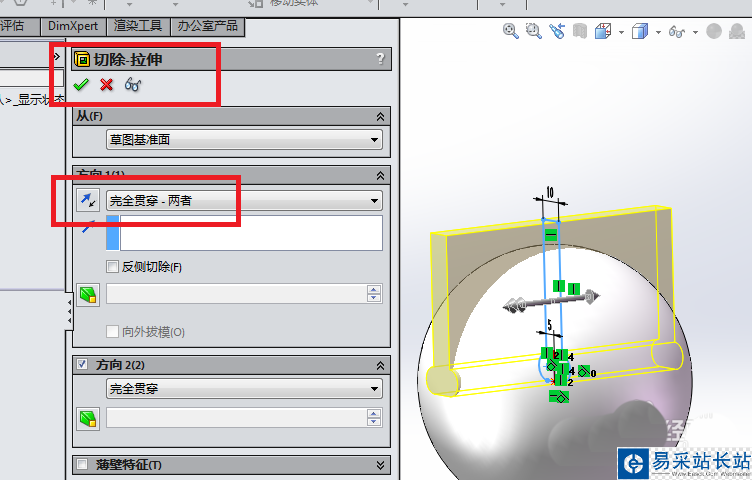

7、如下圖所示，退出草圖之后，來到“切除-拉伸”對話框，設置拉伸方式為“完全貫穿-兩者”，然后打“√”就行了。至此，鈴鐺的“口”就開好了。

8、只有鈴鐺殼，鈴鐺是不會響叮當的，所以這里開始創建鈴鐺中間的“芯子”。如下圖所示，再一次點擊工具欄中的“旋轉凸臺/基體”圖標，激活該命令，然后點擊設計樹中的“上視基準面”，以其為草繪平面。
