衣服上都有紐扣，想要創建立體的紐扣，該怎么創建呢？下面我們就來看看sw創建紐扣的教程。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大小：14.0GB更新時間：2018-03-07

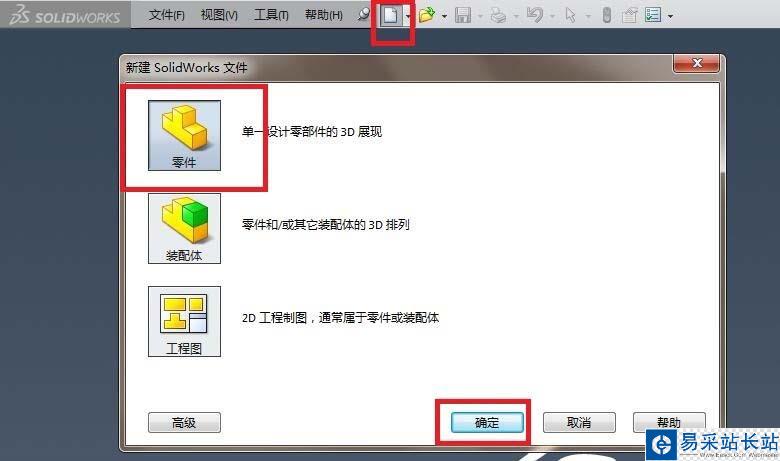

1、如下圖所示，打開SolidWorks軟件，點擊工具欄中的“新建”圖標，在彈出的“新建SolidWorks文件”對話框中先選中“零件”，然后點擊其下方的“確定”，完成一個空白“零件”文件的新建。

2、如下圖所示，首先點擊工具欄中的“旋轉凸臺/基體”圖標，然后在彈出“旋轉”對話框和三個基準面面之后，選擇“右視基準面”為草圖平面，然后軟件就自動進入到草圖環境。

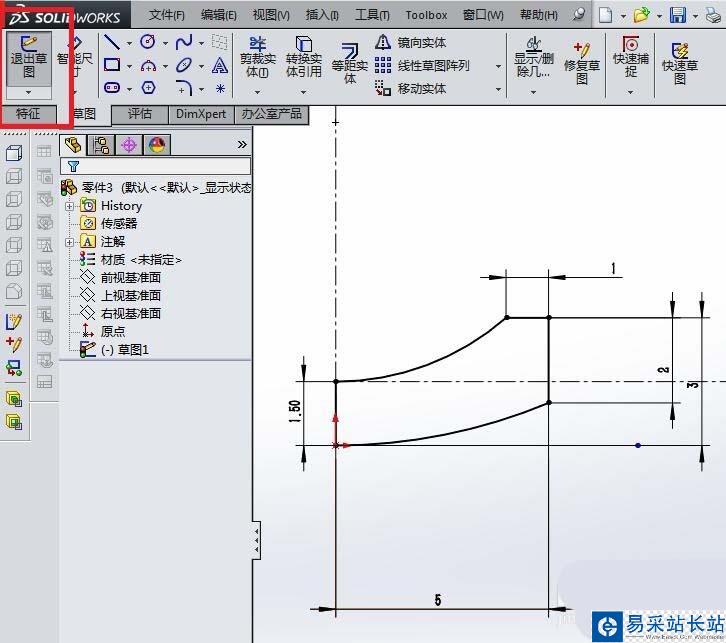

3、如下圖所示，進入到草圖環境。首先點擊工具欄中的“中心線”圖標，然后在草圖工作區域畫三條中心線（見下圖），然后點擊工具欄中的“直線”圖標，然后在草圖工作區域畫三條直線段（見下圖），然后點擊工具欄中的“智能尺寸”，按照下圖尺寸標注直線段的尺寸，將其定形、定位，然后點擊工具欄中的“圓弧”圖標，然后按照下圖畫兩個圓弧，然后“添加幾何關系”，圓弧與橫向中心線相切，然后“退出草圖”。

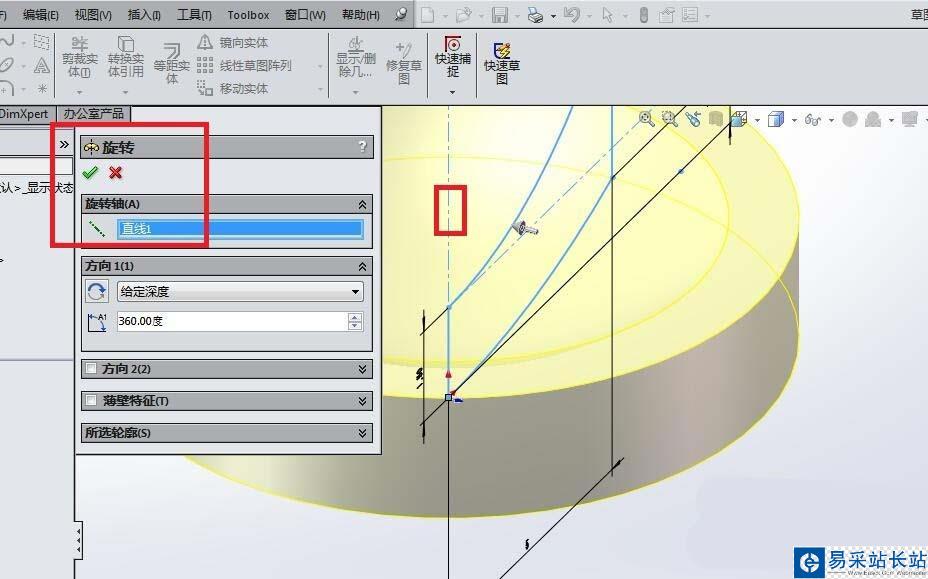

4、如下圖所示，回到了“旋轉”對話框，選擇紅色框選所在的那條中心線為旋轉軸，然后點擊對話框左上角的√，完紐扣的主體創建。

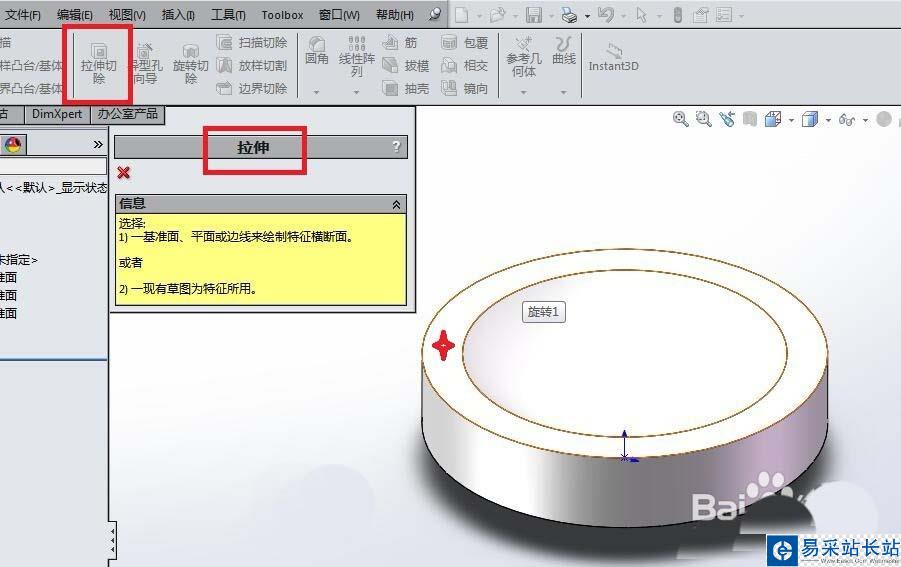

5、如下圖所示，點擊工具欄中的“拉伸切除”圖標，然后在彈出“拉伸”對話框之后，選擇紅色四角星所在的平面為草圖平面，然后，軟件就自動進入到草圖環境。

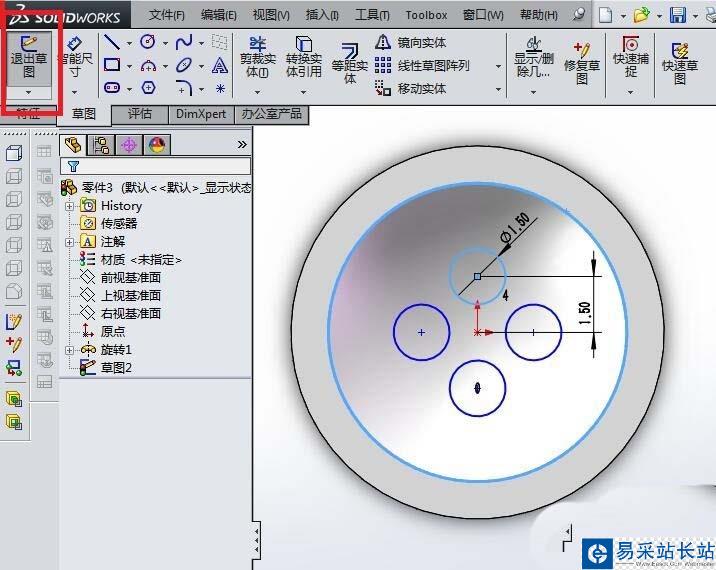

6、如下圖所示，畫草圖。具體：點擊工具欄中的“圓”圖標，在草圖工作區域畫一個圓，點擊工具欄中的“智能尺寸”，標注圓的定形尺寸和定位尺寸，將其完全約束，點擊工具欄中的“圓周草圖陣列”圖標，將圓陣列成四個，完成草圖繪制之后，“退出草圖”。

7、如下圖所示，來到了“切除-拉伸”對話框，看著預覽的效果，默認的參數沒必要更改了，所以直接點擊對話框左上角的√，完成拉伸切除操作。
