今天我們就來看看solidworks2017畫異性彈簧的一種方法，很簡單，請看下文詳細介紹。

軟件名稱：SolidWorks 2017 SP1.0 64位 Premium 完整漢化特別版(附破解文件)軟件大?。?2.72GB更新時間：2017-04-20

1、打開solidworks2017，并建立一個新的零件。

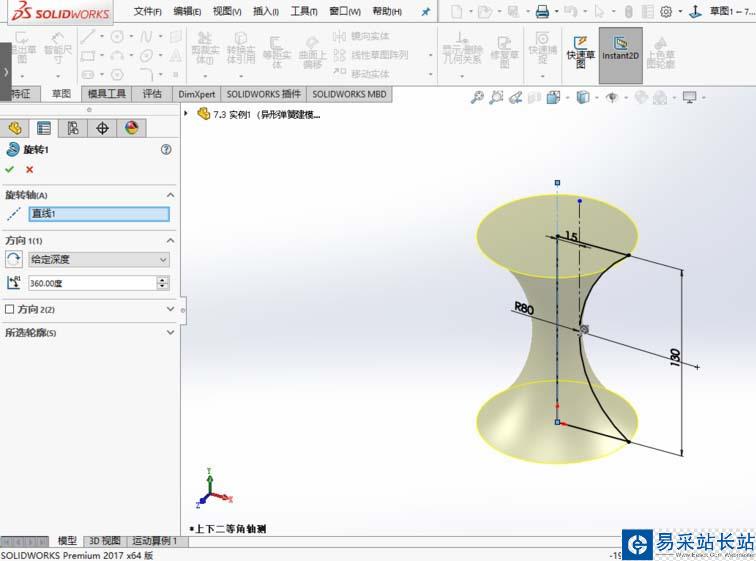

2、選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用旋轉凸臺特征命令，點擊確定。

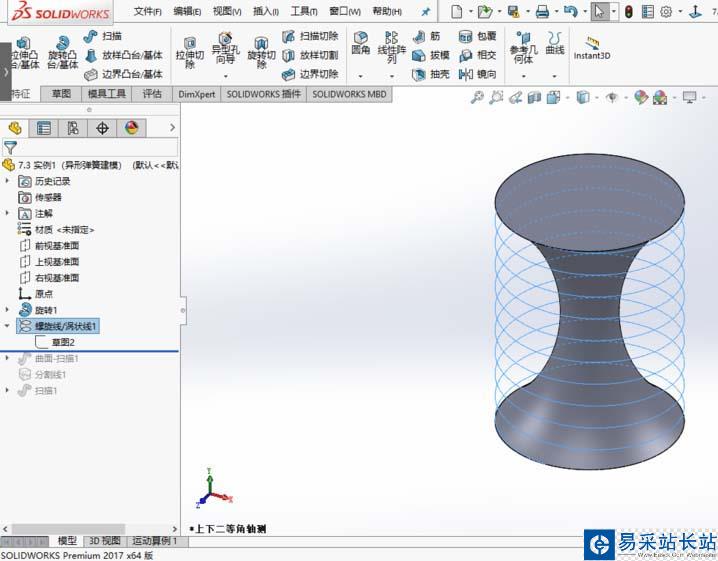

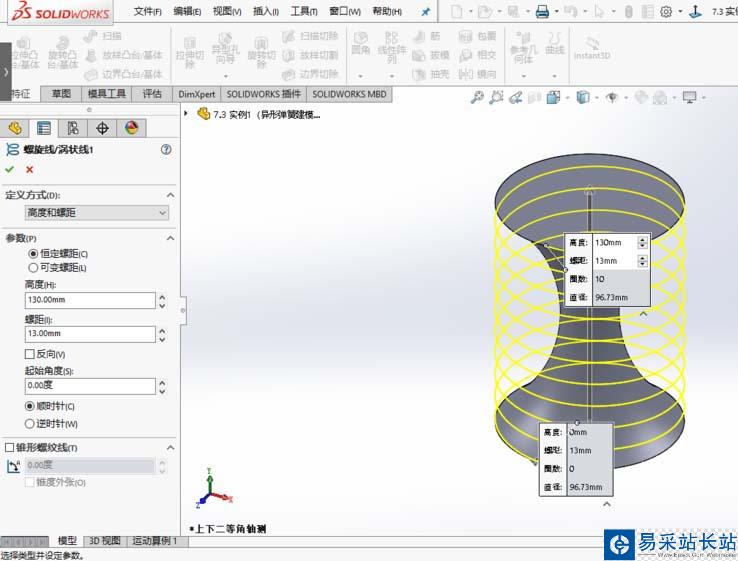

3、選定上視基準面，正視所選基準面，利用圓弧命令進行繪草圖，并設定相關尺寸。采用螺旋線特征命令，點擊確定。

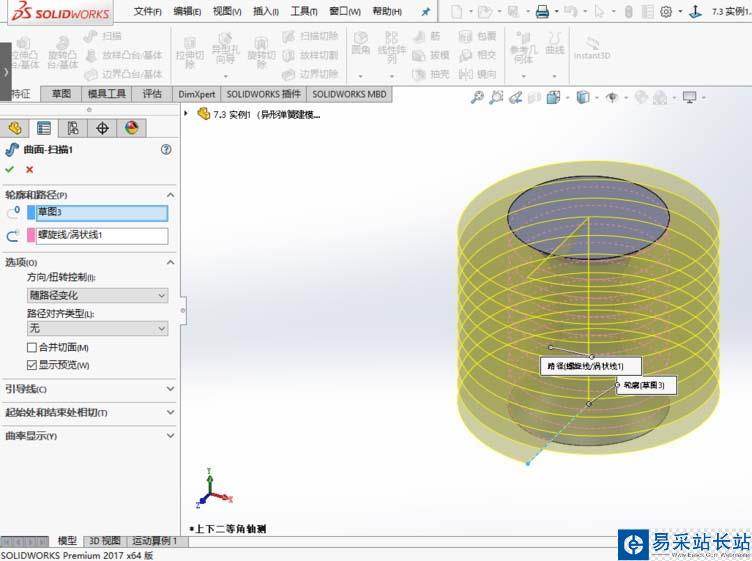

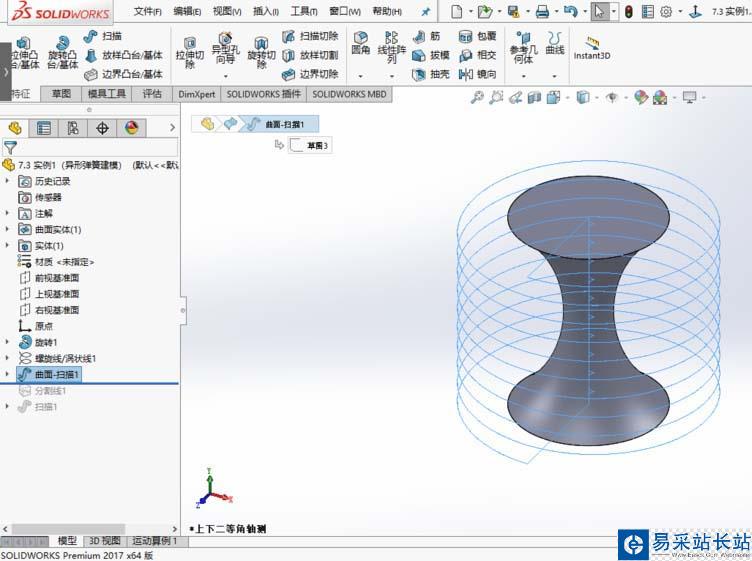

4、選定上視基準面，正視所選基準面，利用直線命令進行繪草圖，并設定相關尺寸。采用曲面掃面特征命令，點擊確定。

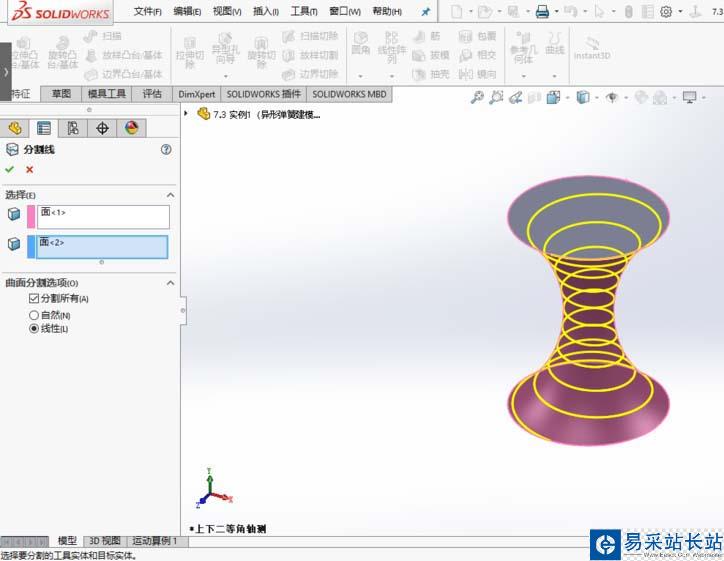

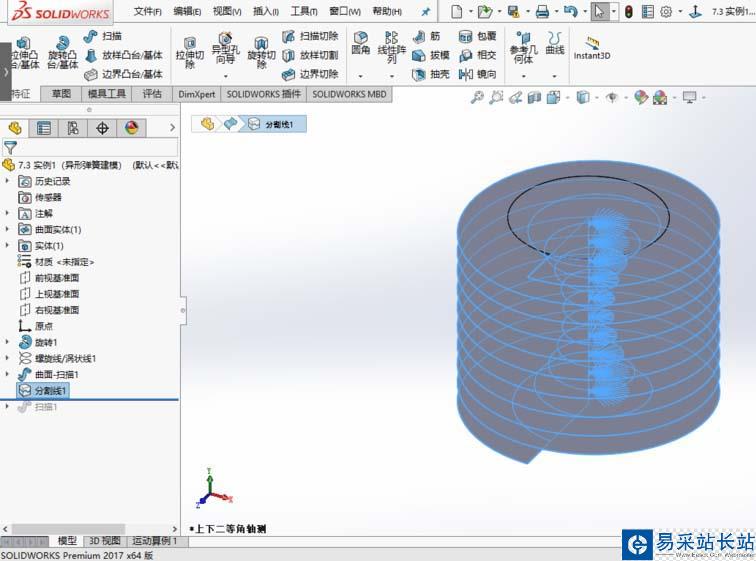

5、采用分割線特征命令，點擊確定。

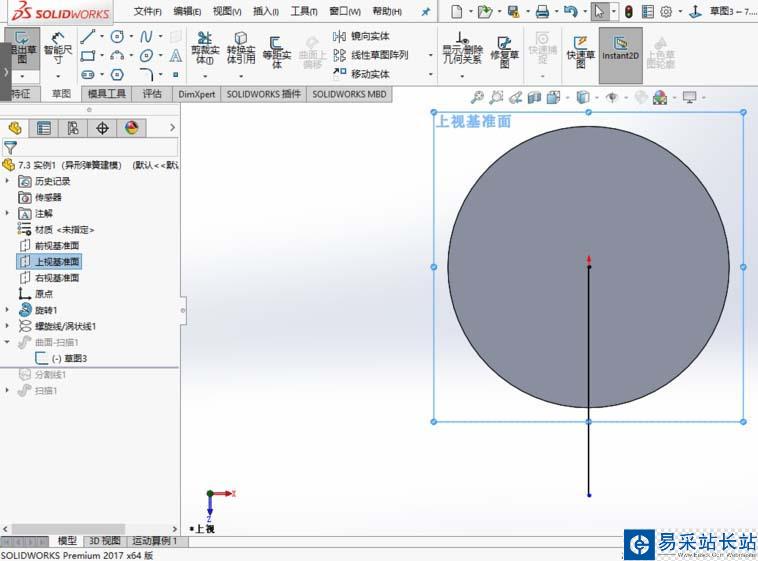

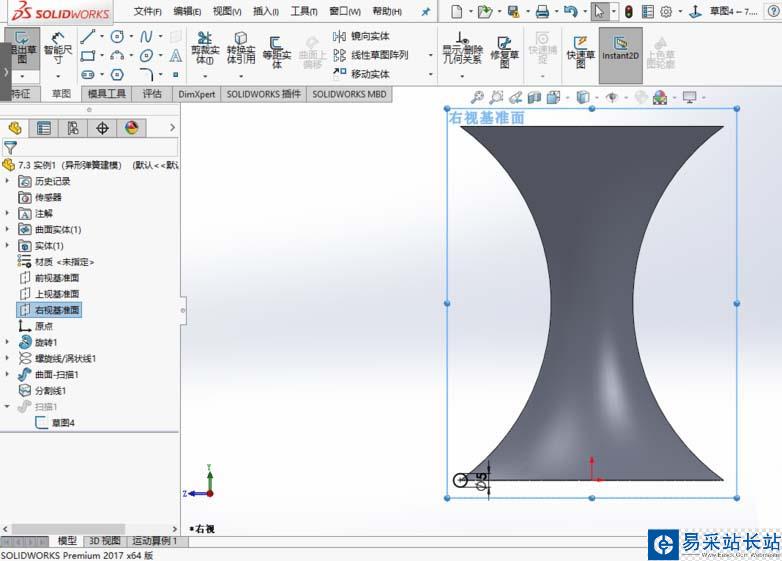

6、選定右視基準面，正視所選基準面，利用圓命令進行繪草圖，并設定相關尺寸。

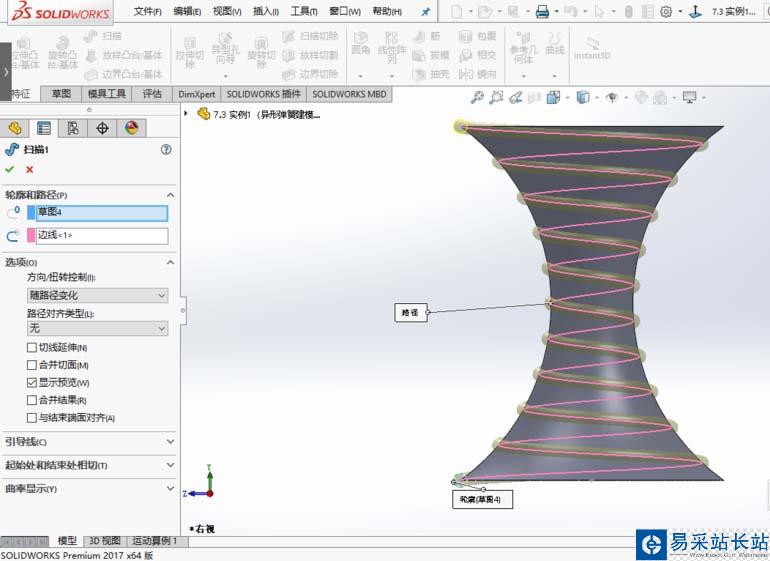

7、采用掃描特征命令，選定草圖和輪廓，點擊確定。隱藏特征1（旋轉）。

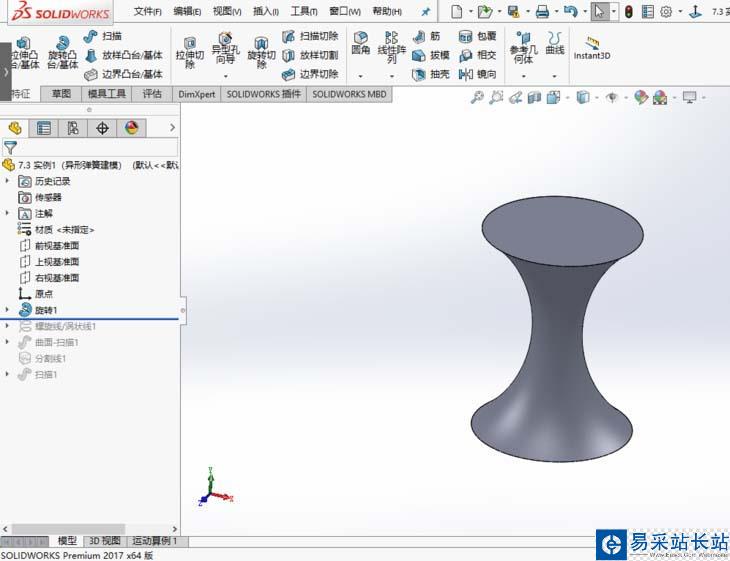

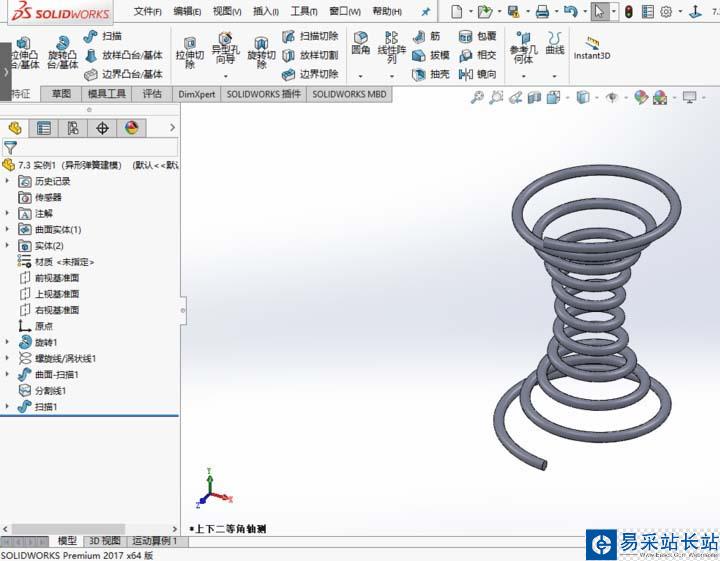

8、最后異性彈簧就畫好了。
