solidworks2017想要畫橢圓蓋，該怎么畫這個零件呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大?。?2.2GB更新時間：2017-05-02

1、打開solidworks2017，并建立一個新的零件。

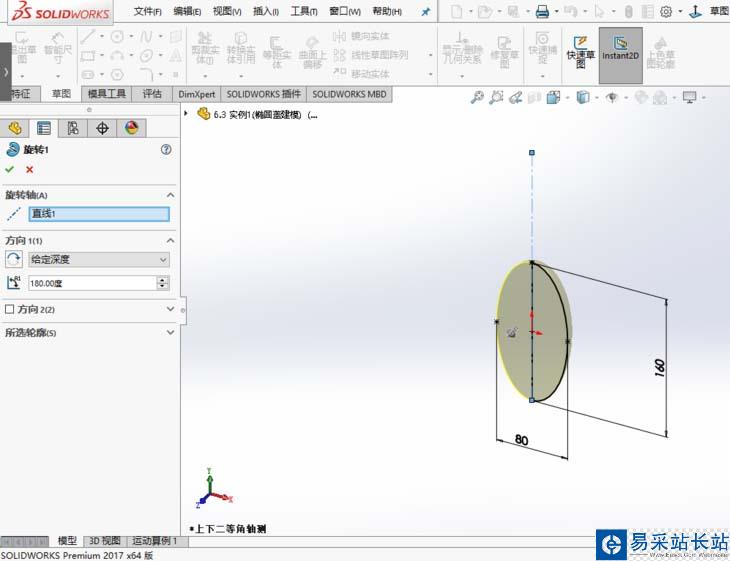

2、選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用旋轉凸臺特征命令，點擊確定。

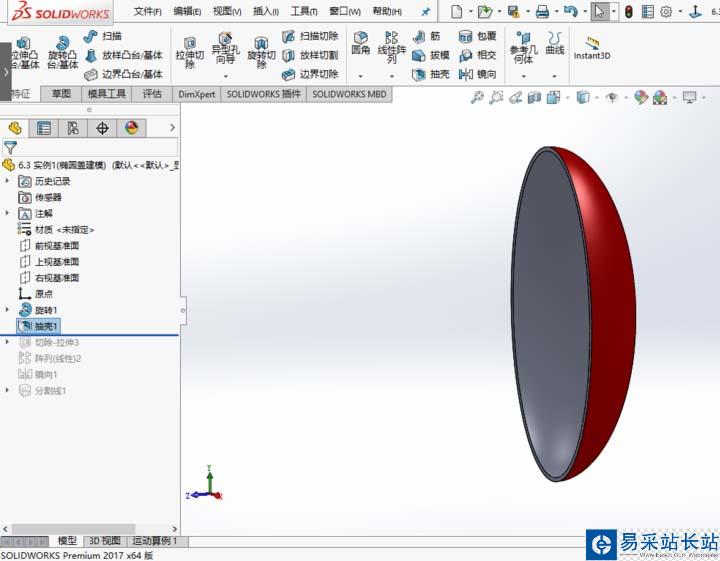

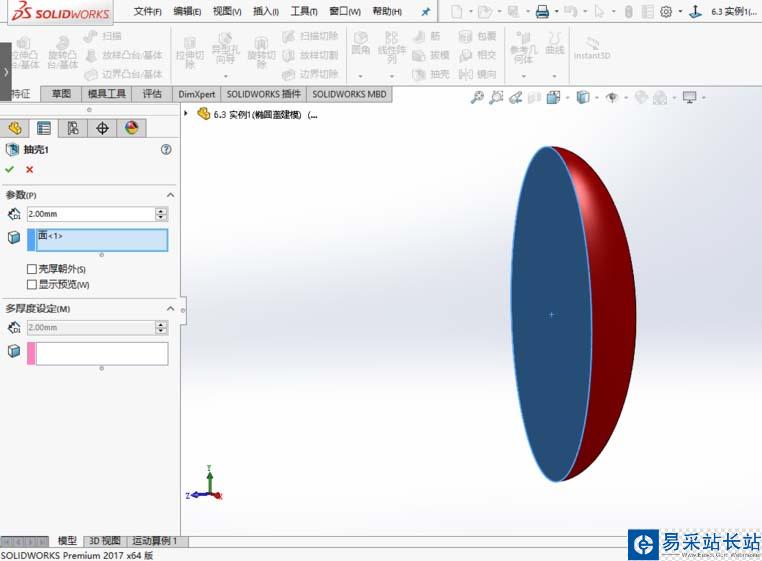

3、采用抽殼特征命令，點擊確定。

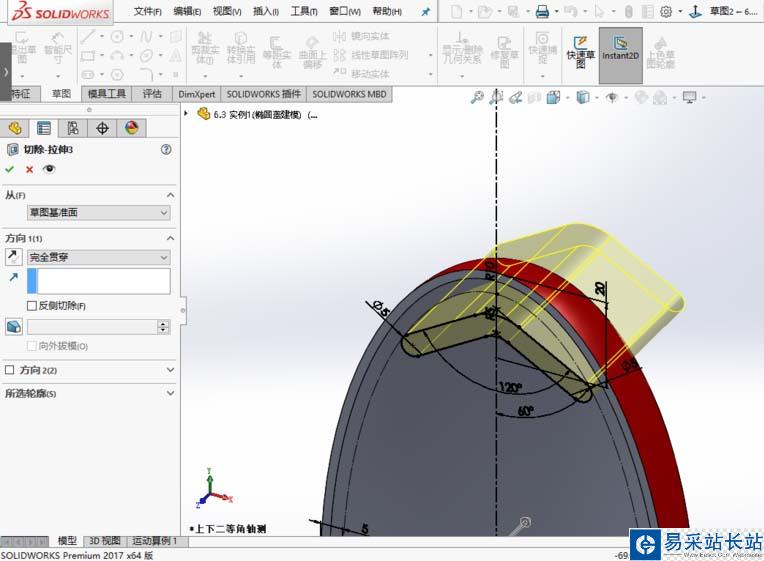

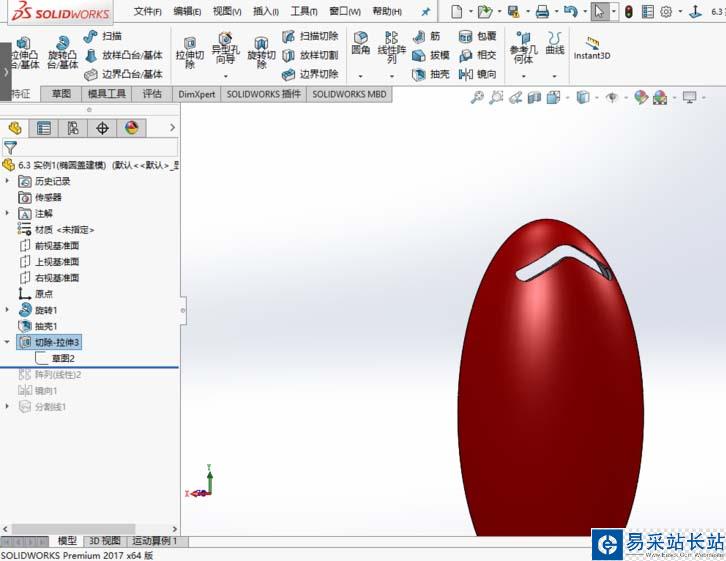

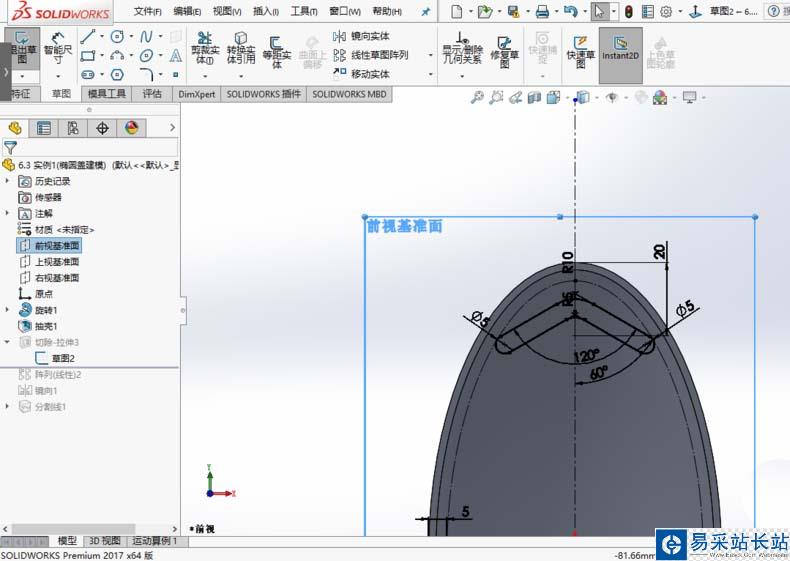

4、選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用拉伸切除凸臺特征命令，點擊確定。

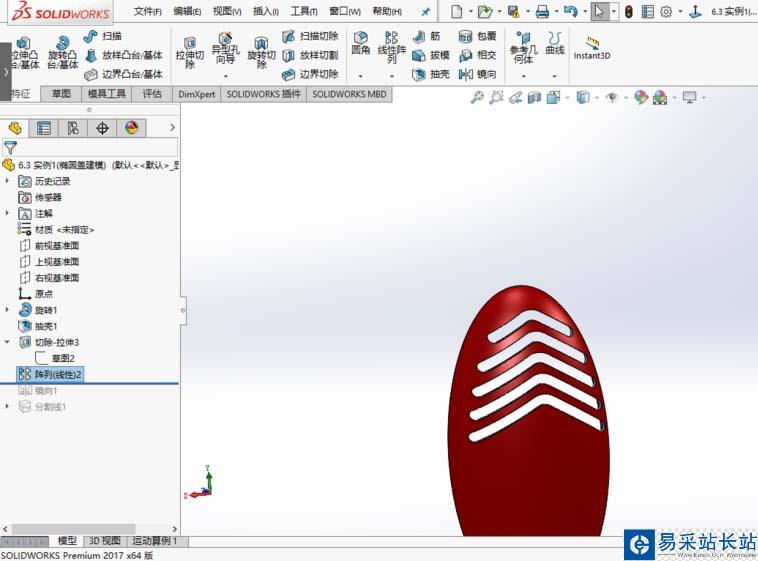

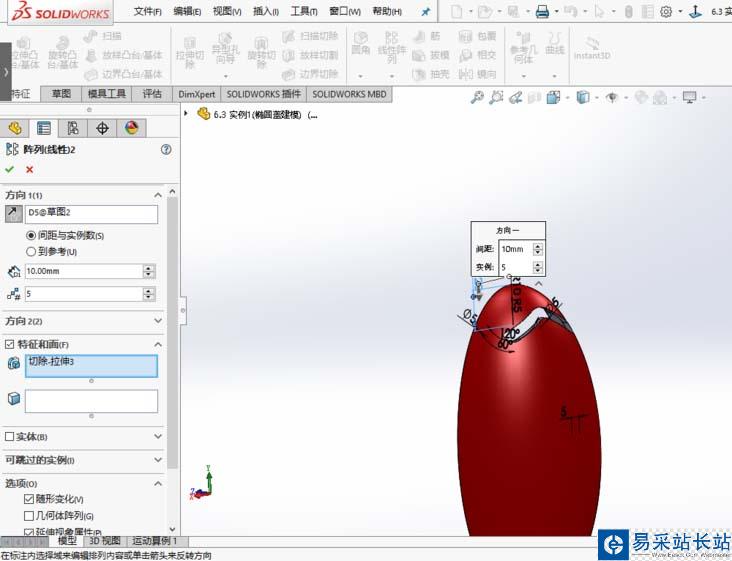

5、采用線性陣列特征命令，點擊確定。

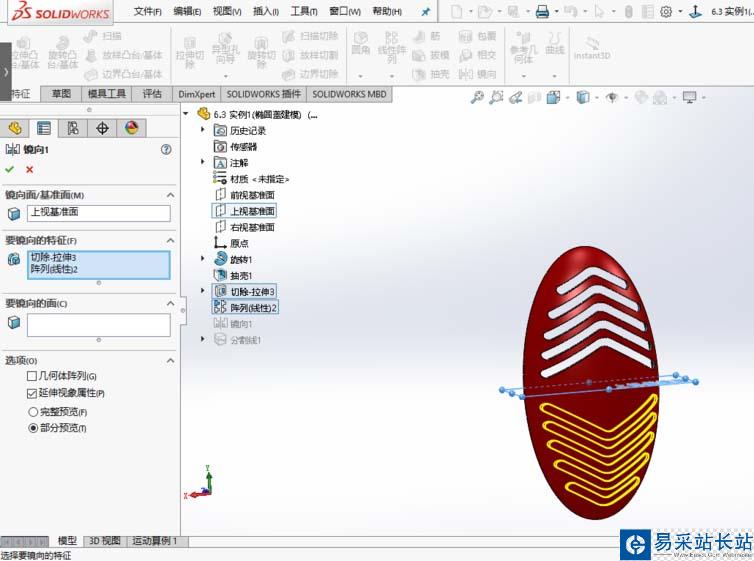

6、以上視基準面為基準，采用鏡像特征命令，點擊確定。

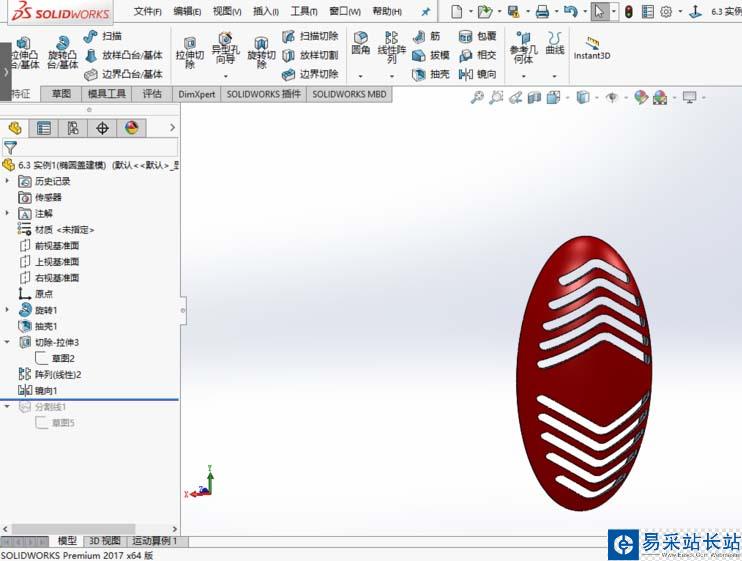

7、最后橢圓蓋就畫好了。

以上就是solidworks2017畫橢圓蓋的教程，希望大家喜歡，請繼續關注錯新站長站。
