solidworks工程圖很多人將邊線或者輪廓線隱藏掉了，想再顯示回來，該怎么顯示呢？下面我們就來詳細的教程，詳細請看下文介紹。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大?。?4.0GB更新時間：2018-03-07

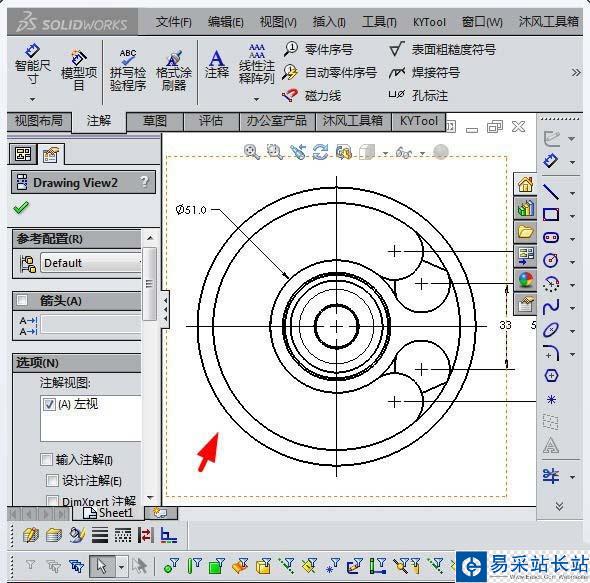

1、如圖，筆者現在要把模型的輪廓線隱藏掉，然后再恢復顯示。下圖是沒隱藏前的模型圖

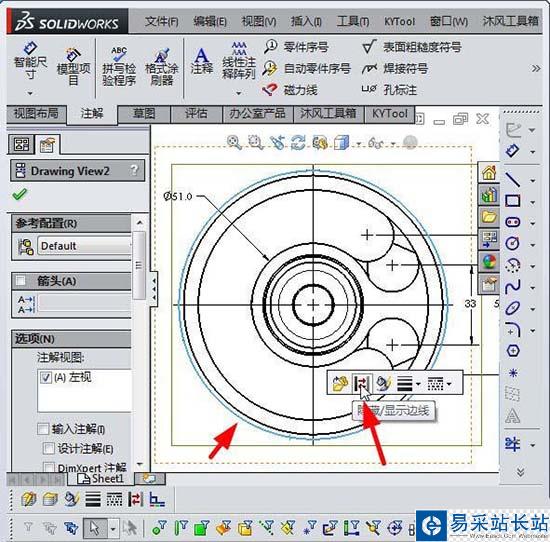

2、先選中要隱藏的邊線或者輪廓線，彈出小工具欄，點擊“隱藏/顯示邊線”，

3、輪廓線邊線就被隱藏了，

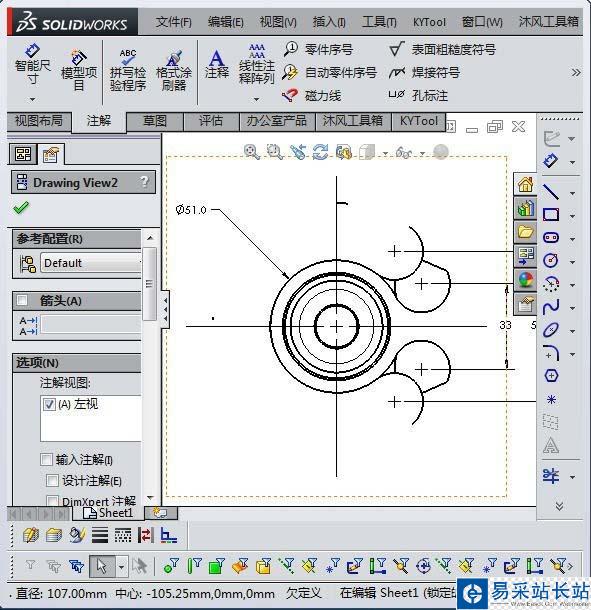

4、我多隱藏幾條線，這樣方便大家查看，隱藏后如圖所示

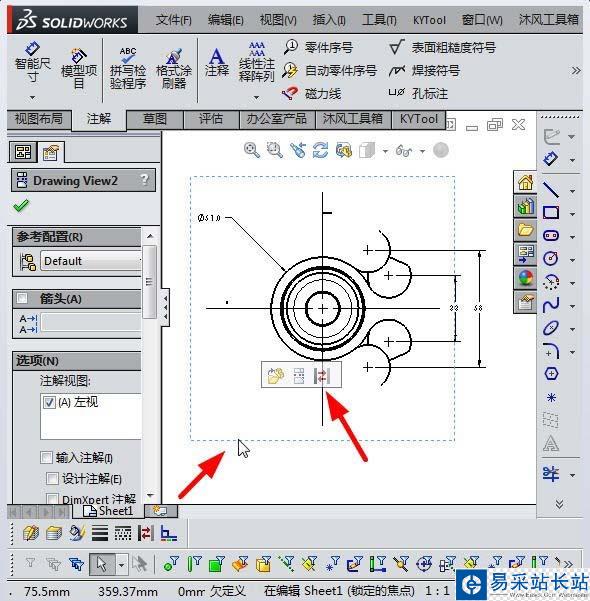

5、如何隱藏已經說完了，下面介紹如何將剛才隱藏的線條顯示出來，選擇整個視圖，彈出小工具欄，點擊“隱藏/顯示邊線”按鈕

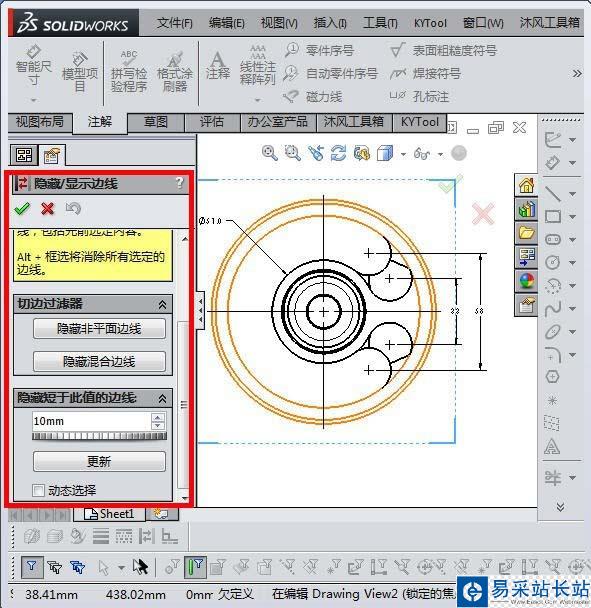

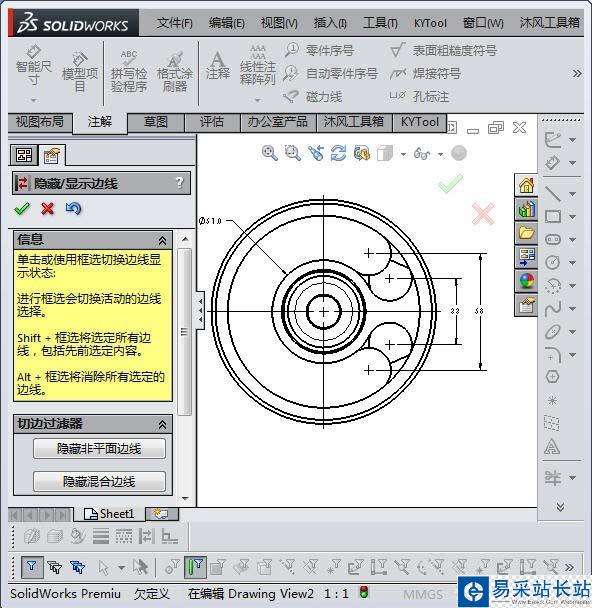

6、此時，左側彈出對話框，如圖，被隱藏的邊線已經變成紅色了，

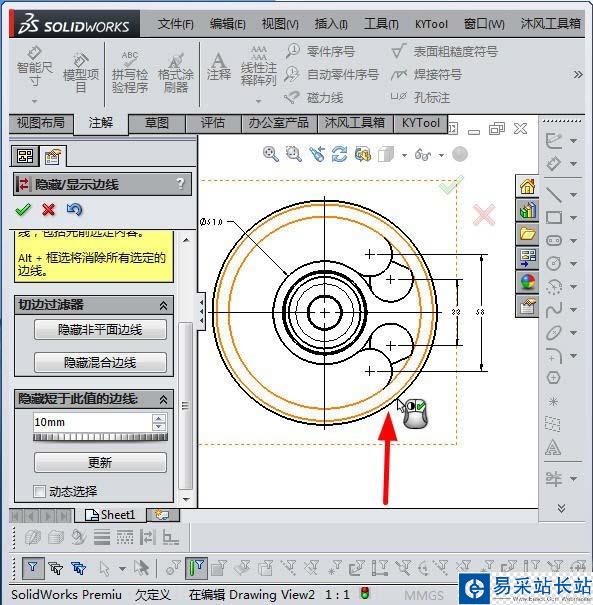

7、點擊紅色的線，（也就是前面已經貝隱藏了的輪廓線），一點擊就變成黑色了，隱藏的輪廓線又顯示出來了，

8、將所有的紅線點擊一次，完全變成黑色了，說明原來已經隱藏的輪廓線，又顯示出來了。

以上就是solidworks工程圖隱藏的邊線的教程，希望大家喜歡，請繼續關注錯新站長站。
