solidworks中的裝配體需要在工程圖中顯示運動的極限速度，我們可以生成交替視圖，下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、首先,打開一個裝配好的模型圖

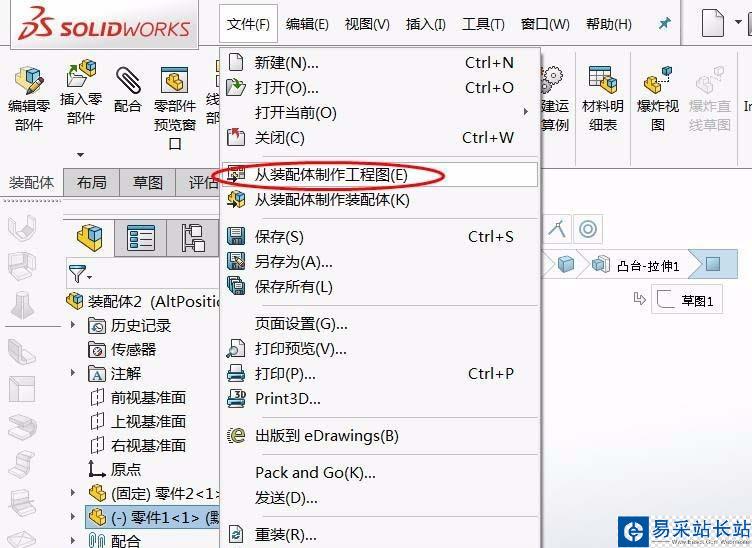

2、點擊文件/從裝配體制作工程圖

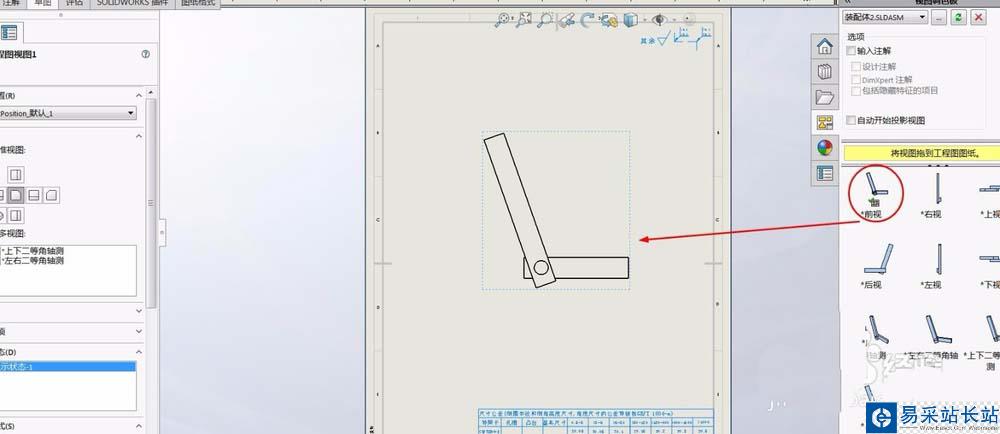

3、從左側選擇一個視圖，放置在合適的位置

4、選擇視圖布局/選擇交替位置視圖

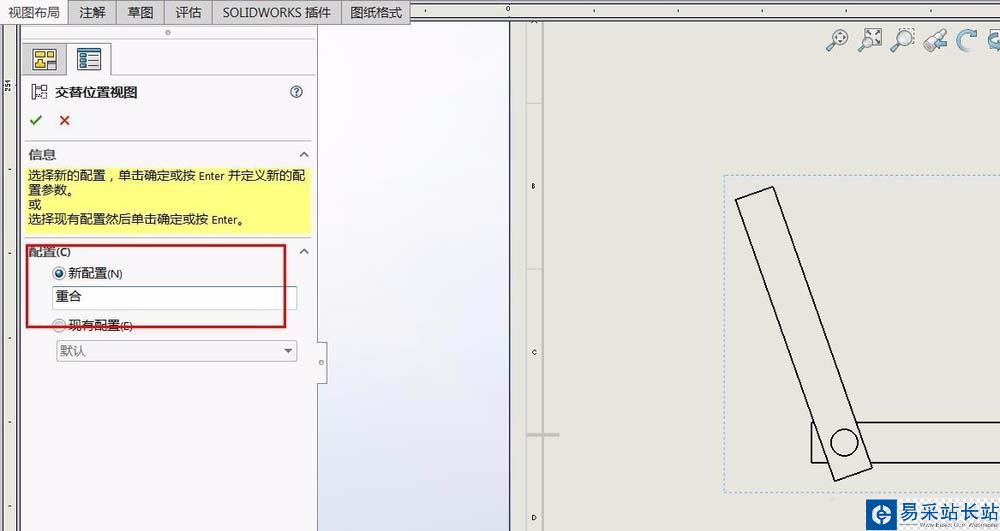

5、在左側添加一個新配置的名稱

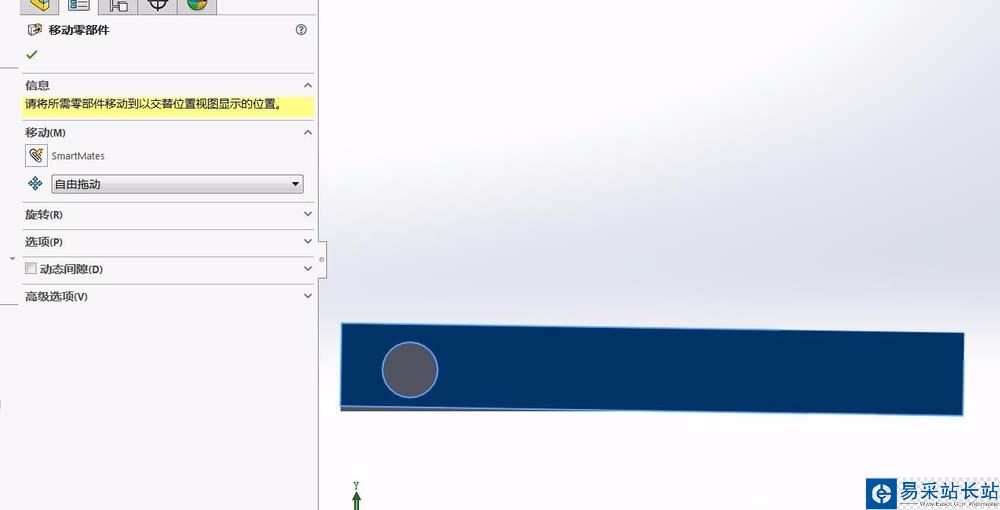

6、這個時候回自動進入到模型圖，在這個配置下拖動模型進行運動到需要的位置，我這里拖動到了重合的位置

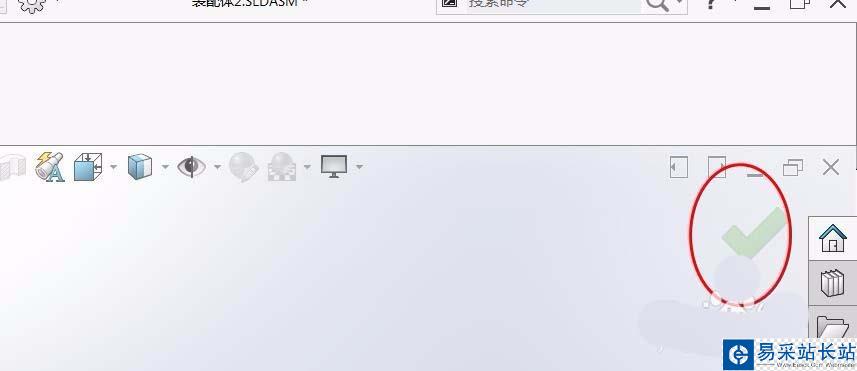

7、點擊"√"

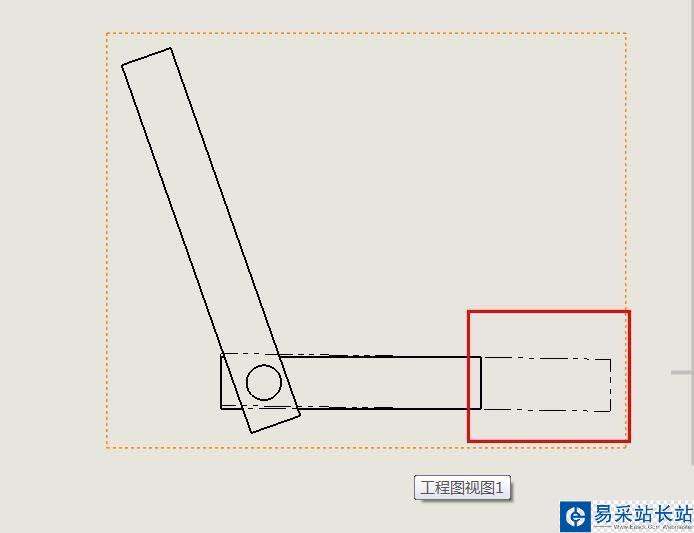

8、回到工程圖中,可以發現工程圖有了一個虛線，這個虛線就是配置為"重合"的位置

以上就是solidworks交替視圖的創建方法，希望大家喜歡，請繼續關注錯新站長站。
