Solidworks圖紙里焊接符號的尺寸就會影響視圖的整體效果，想要調整焊接符號的尺寸大小，該怎么調節呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

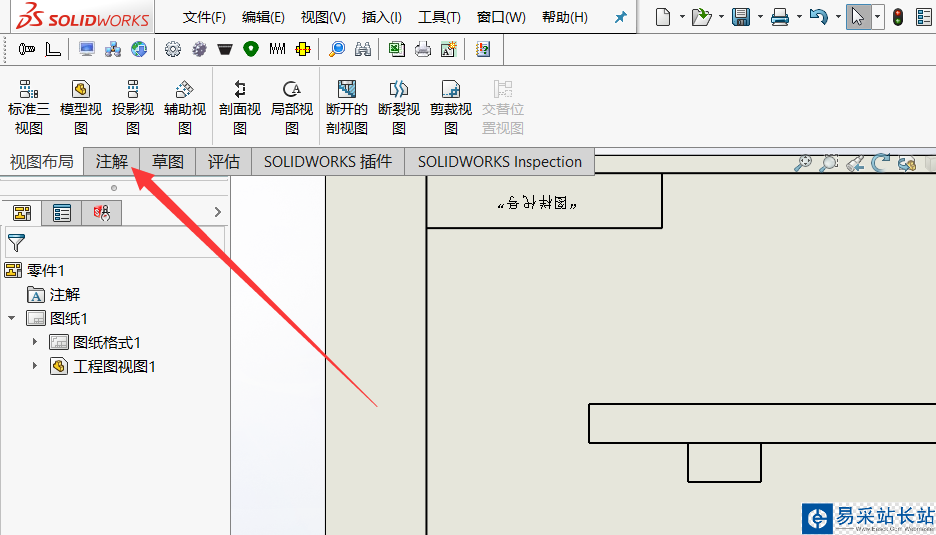

1、首先打開工程圖之后，點擊注釋這個選項。

2、然后選擇注釋下的焊接符號這個選項。

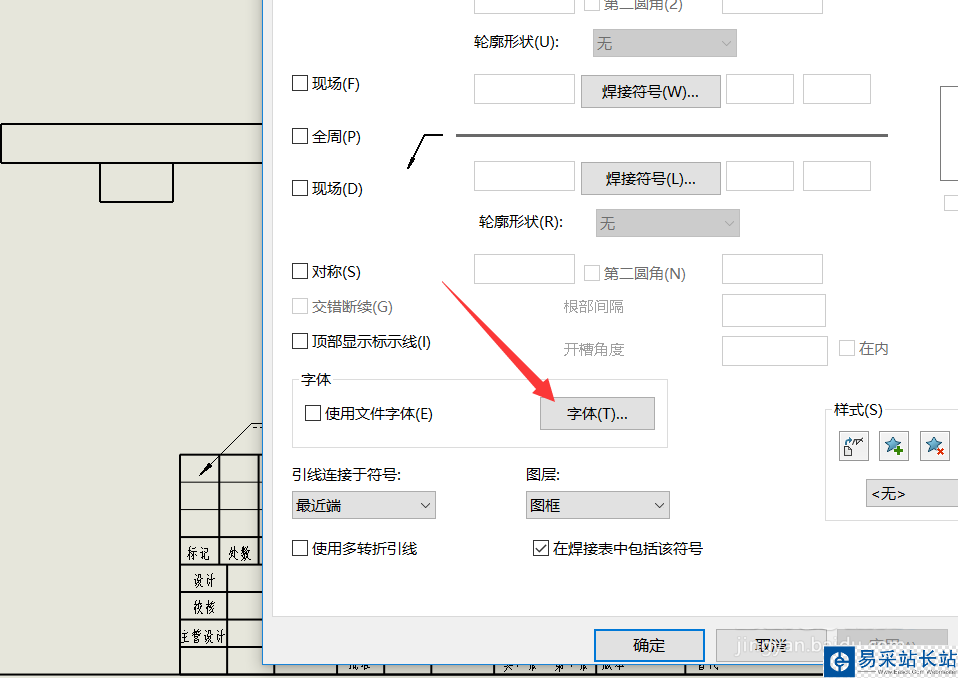

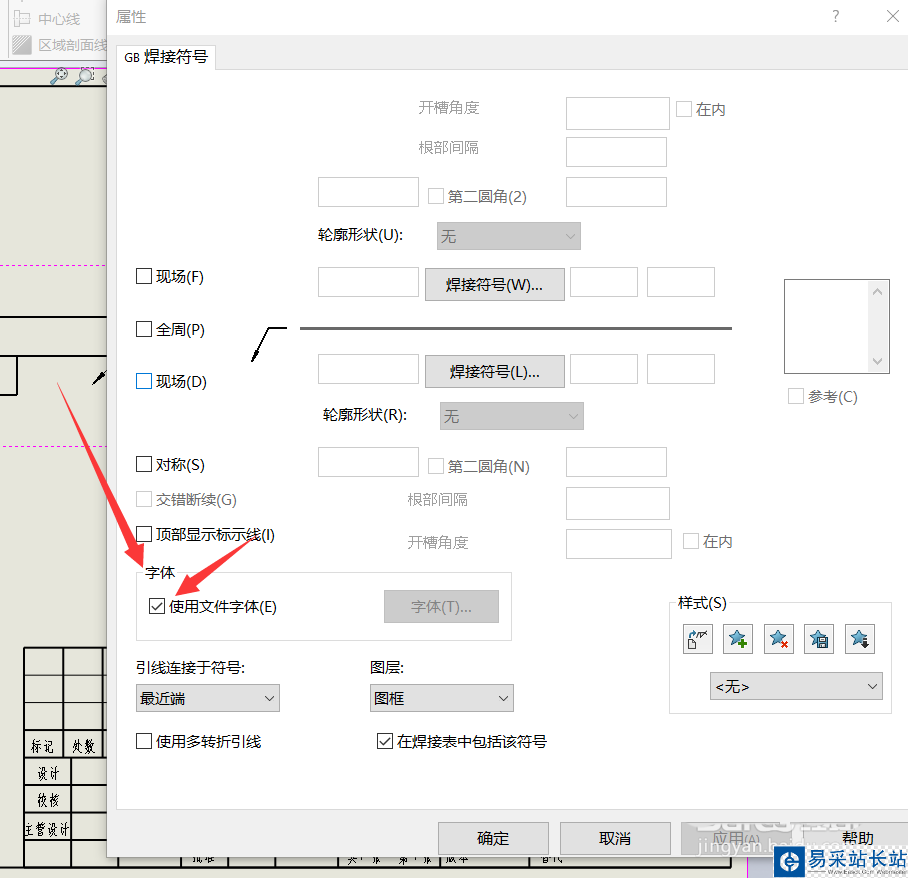

3、點開焊接符號之后，在彈出來的選擇框里可以找到字體，把字體前面的勾去掉。

4、然后后面的字體就可以勾選了，點擊字體。

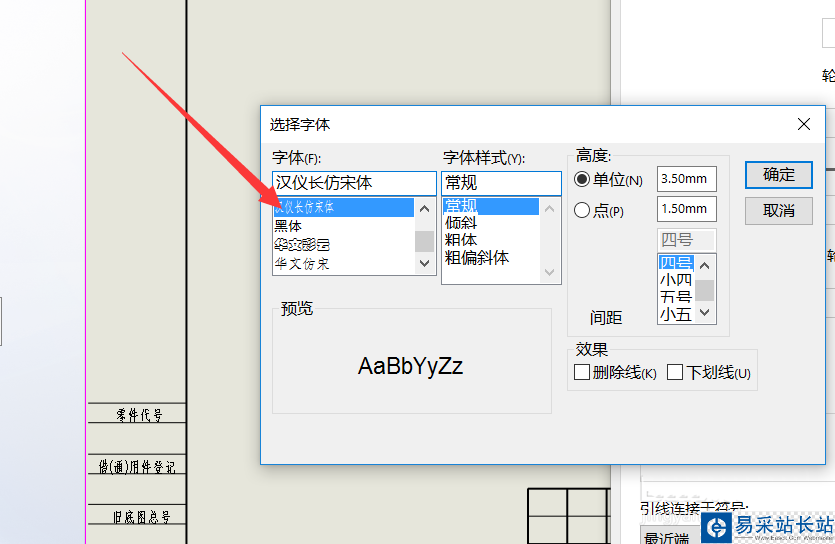

5、這個時候彈出來的對話框前面可以選擇文字的字體。

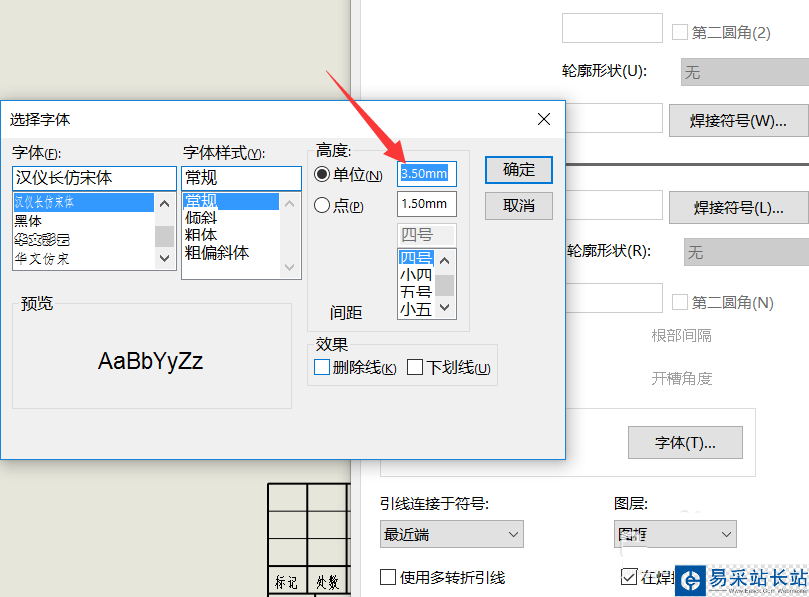

6、而后面的數字就是焊接符號的尺寸了，修改上面的數字即可修改焊接符號的大小。

以上就是Solidworks中調整焊接符號尺寸大小的教程，希望大家喜歡，請繼續關注錯新站長站。
