solidworks工程圖的轉換過程經常用到階梯剖的形式，該怎么設置階梯剖視圖呢？下面我們就來看看詳細的教程。

軟件名稱：DriveWorks Solo V15 安裝特別版(附破解文件+安裝方法) 支持SolidWorks2017軟件大?。?84MB更新時間：2017-07-12

1、進入工程圖中，在視圖布局里面選擇剖面視圖

2、選擇對齊選項

3、在視圖中選擇第一個對齊點

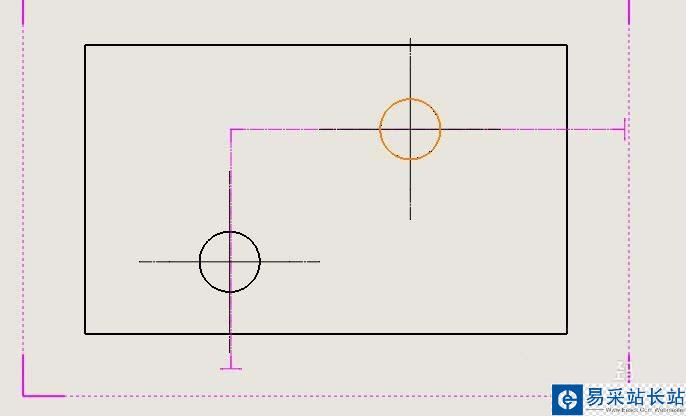

4、選擇第二個對齊點

5、如果和預期的目標不一致，可以選擇左側的編輯草圖

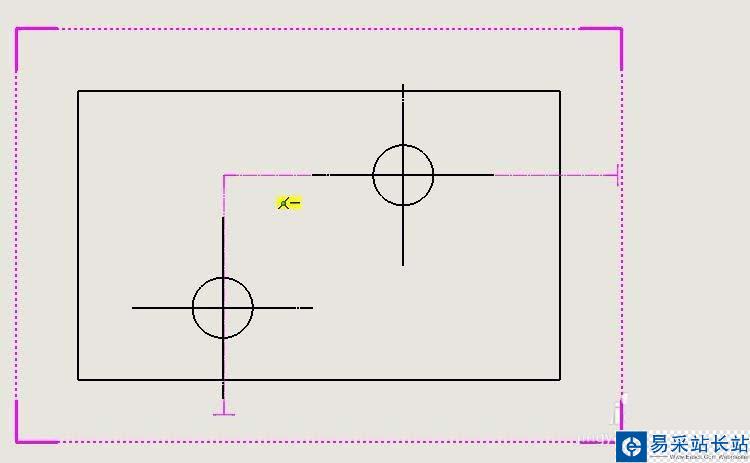

6、對剖切線進行草圖編輯，編輯方式和普通的繪制草圖一致

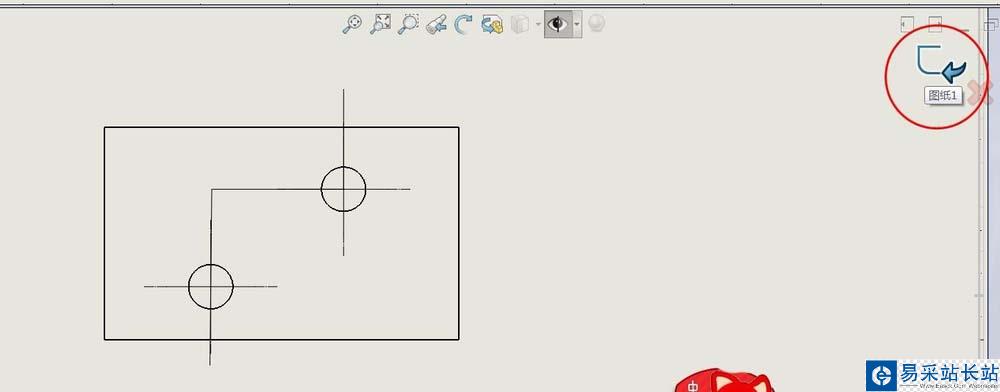

7、選擇完成

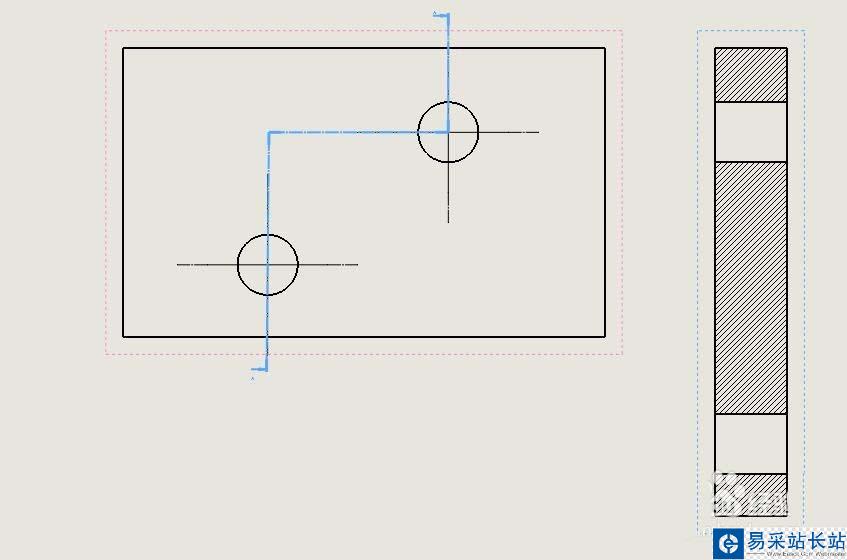

8、這個時候，想要的剖視圖就完成了

以上就是solidworks階梯剖視圖的使用方法，希望大家喜歡，請繼續關注錯新站長站。
