SolidWorks鈑金件如何批量輸出DWG、DXF展開加工圖？鈑金件如何批量出二維工程圖帶展開視圖？導出鈑金件的展開尺寸和鈑金厚度，并自動截鈑金展開圖，最后導出到Excel中的方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開SolidWorks，安裝國內的一款插件（KYTool），然后打開一個裝配體（裝配體中有多個鈑金件）

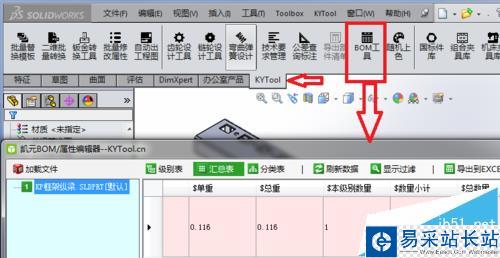

2、在SolidWorks插件中找到KYTool，打開其BOM工具，如下圖所示 ，然后點擊窗口右上角的“重要設置”按鈕

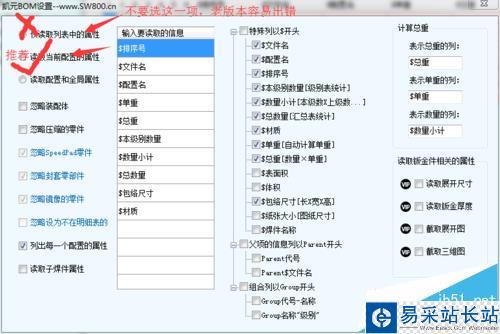

3、打開BOM屬性設置窗口，如下圖，選中紅色框中的選項，主要是讀取鈑金件的展開尺寸，獨步鈑金厚度，鈑金展開后截圖，鈑金非展開狀態截圖等信息。

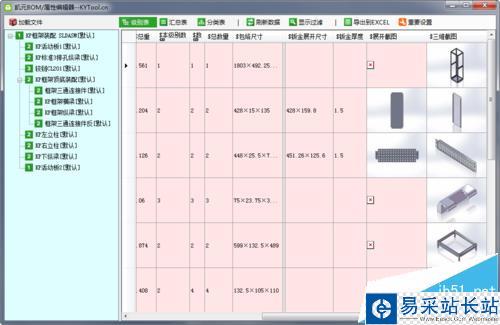

4、設置完成后保存，然后重新打開KYTool插件工具條的“BOM工具”按鈕，打開如下窗口，可以看到窗口中已經讀取了當前裝配體的所有的數據，如鈑金展開尺寸，鈑金厚度，鈑金展開截圖，三維截圖，包絡尺寸，文件名稱，以及所有的屬性。

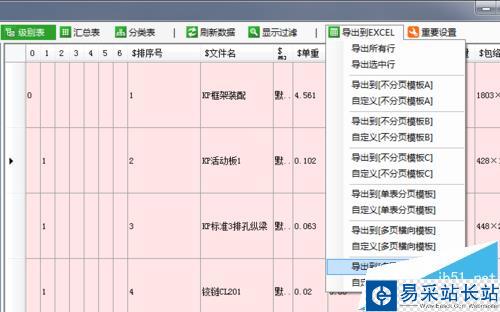

5、將這些信息導出到Excel中：點擊“導出到Excel”菜單中的任意一個子菜單，可以將表格中的任何信息導出到一個Excel文件中，導出的內容和導出到Excel中的樣式，可以通過Excel模板來設置。

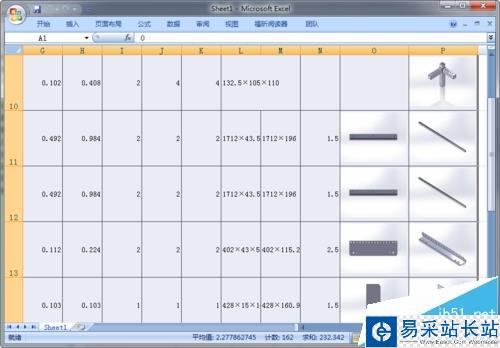

6、下面是導出到Excel中的結果：可以看到鈑金的展開尺寸，包絡尺寸，鈑金厚度，鈑金展開截圖，三維截圖等信息都已經導出到Excel中，雙擊圖片，可以在SolidWorks中打開相關的鈑金件。

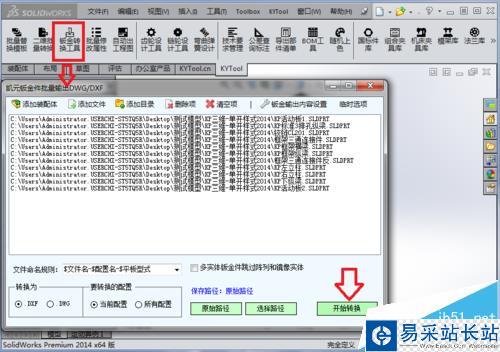

7、鈑金件自動批量展開并輸出DWG、DXF加工圖的方法：通過KYTool插件的鈑金轉換工具，將鈑金件拖到上方的列表中，然后點擊下方的“開始”按鈕就會自動完成。

注意事項:

建議SolidWorks以管理員身份運行。

要先設置KYTool的BOM的重要設置，然后再重新打開BOM功能。
