本文使用solidworks自帶的插件畫凸輪，本次所畫凸輪的參數如下。、這里不在教導怎么設計凸輪，只教導怎么把設計好的凸輪曲線制作成三維，基礎數據如下圖。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

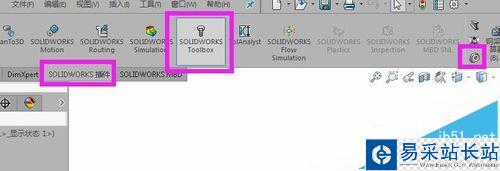

1、使用插件制作凸輪，按照下面的方法打開插件。點擊頭部的solidworks插件選項，然后點亮solidworks toolbox，接著在右邊就能看到凸輪的圖標了。記得只有點擊頭部的toolbox才能看到凸輪，右側的toolbox里面是沒有的。

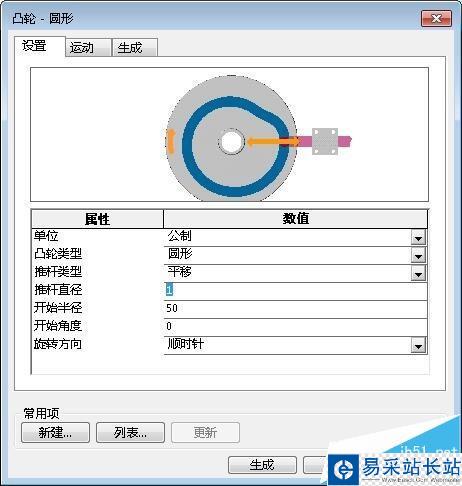

2、點擊凸輪圖標后會彈出下面的選項卡，按照數據填寫：

單位：選用公制，應該看這篇經驗的人不會用到英制

凸輪類型：圓形，當然某些情況可以設計直線的，具體區別你兩種都選一下看上面的圖片就相當清楚了。

推桿類型：平移，就是對心的，其他類型可以自己嘗試一下，就是凸輪的相關知識。這里只做示范，就用最常用的平移。

推桿直徑：按需要填寫。

開始半徑：就是基圓半徑，按要求填寫50

開始角度：一般寫0,有特殊需求按實際需求寫。

旋轉方向：按照實際選擇

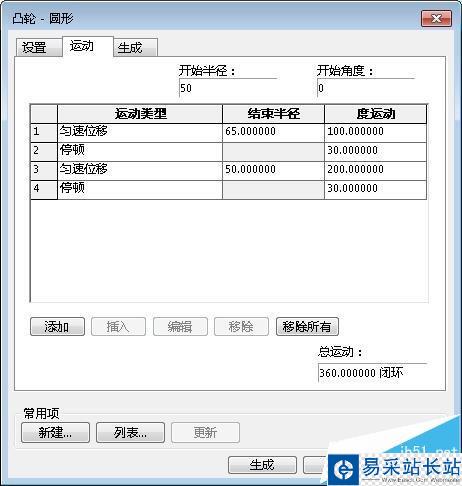

3、下面點擊選項卡的第二頁“運動”，按照本次示例的數據填寫相關內容。開始半徑跟前面一樣填寫50,開始角度跟前面一樣填寫0.

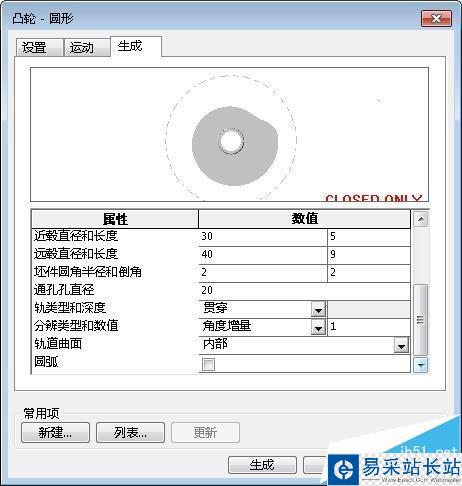

4、最后一個選項卡。

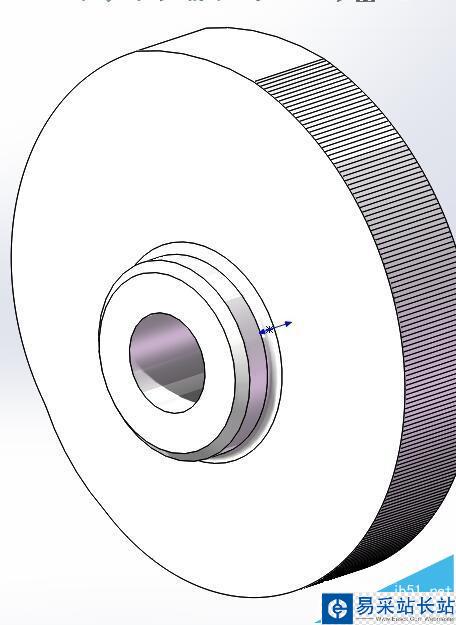

坯件外徑跟厚度：外徑要求大于基圓+最大升程，厚度就是凸輪的厚度。近、遠轂就是凸輪左右兩邊的凸臺，其實可以不要的，也可以在后面自己拉伸，兩個數值的意思就是凸臺的直徑跟高度。半斤跟倒角就上述凸臺的倒角跟圓角。

通孔直徑：本例隨便寫了個20，可以按照實際寫。

PS：這種畫凸輪建議不要寫近、遠轂（全部寫0）不然后面不好更改。

注意事項：

建議不要畫太多的東西，只制作好外形輪廓就好，其他特征自己來做將來好修改。
