我們?cè)谑褂胹olidworks時，投影二維圖、或則裝配時，有時會遇到模型與平面沒對齊、傾斜的情況，這時就需要將零件定向旋轉某一角度，本經驗就是為解決這一問題的。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、首先打開solidworks軟件，新建一個零件模型

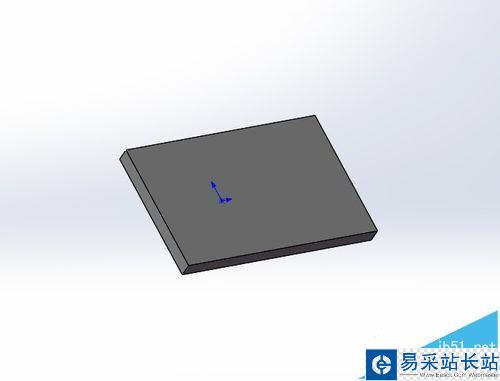

2、然后開始旋轉模型，我以圖中所建立的長方體模型為例子進行旋轉講解。

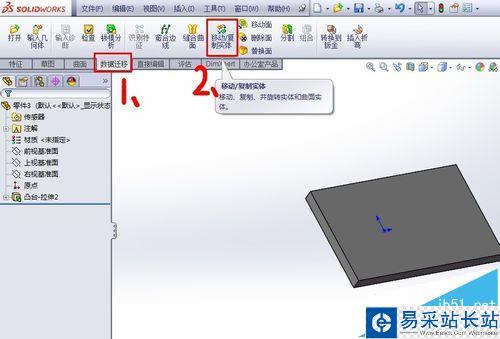

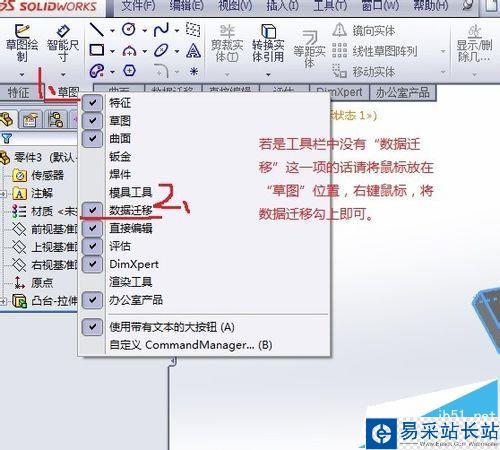

3、在工具欄中，點擊“數據遷移”,然后點擊“移動/復制實體”，若是工具欄中沒有顯示“數據遷移”一欄，請按照下面第二張圖所示調出來。

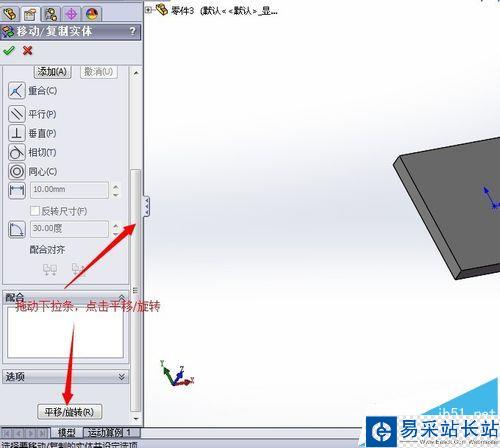

4、接下來，拖動下拉條，選中“平移/旋轉”選項。

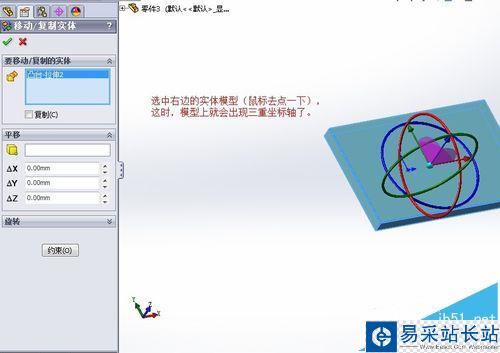

5、然后選中自己要旋轉的模型實體，如圖所示操作。

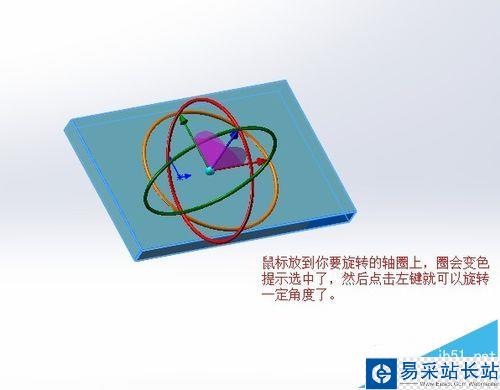

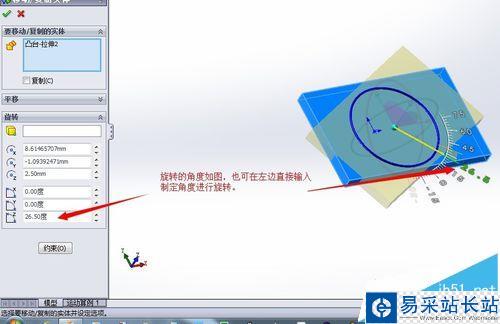

6、最后，將鼠標放在三重坐標軸上就可以指定角度、方向旋轉了，也可以在左邊的框中輸入要旋轉的數據直接旋轉，如圖。
