在SolidWorks 中可以將繪制好的三維模型通過投影變換的方式轉換為二維的工程圖，此二維工程圖與原來的三維模式的尺寸數據是相關聯的，下面簡單介紹一下如何創建工程圖。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大小：12.2GB更新時間：2017-05-02

1、打開SolidWorks軟件，單擊菜單中“文件”—>“新建”，彈出對話框如下圖，選擇“工程圖”，然后單擊確定

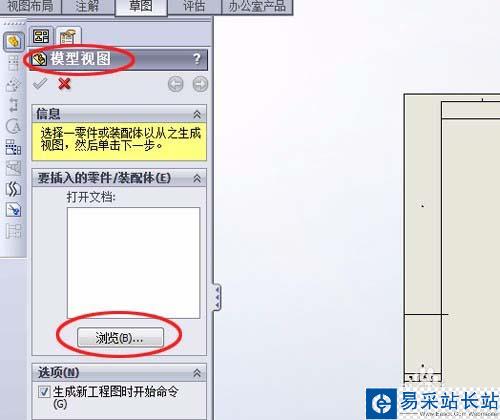

2、在左邊的“模型視圖”屬性管理框中單擊“瀏覽”按鈕，選擇以畫好的三維模型，這里以螺栓為例

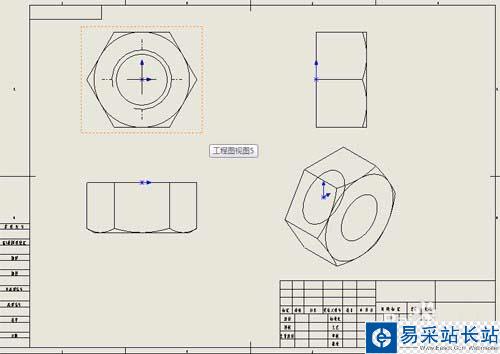

3、將螺栓三維模型按主視圖、俯視圖、左視圖和三維示意圖的順序依次放置在圖紙中，如下圖

4、在工具欄中選擇“智能尺寸”按鈕，依次在三視圖中標注螺栓尺寸，如下圖

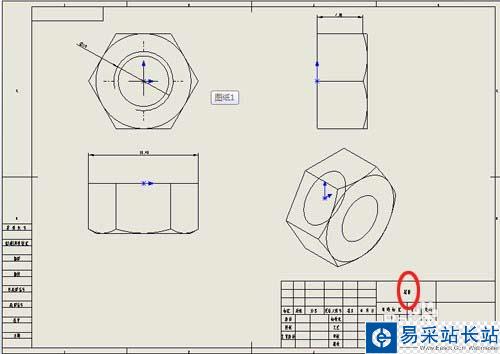

5、然后在右下角標題欄中添加元件名稱（如螺栓）等元件信息，如下圖

6、至此，我們就將一個三維模型轉換成二維圖紙形式，方便元件的加工和安裝。
