Solidworks裝配中不僅可以利用外圓、端面等特征來配合，邊線、內部點等也可以參與裝配。Solidworks的配合關系中提供“機械配合”——“齒輪”配合關系幫助我們在運動仿真中使相互嚙合的齒輪副之間的齒輪按照傳動關系相互轉動。然而在實際操作過程中，錐齒輪的定位關系卻比平行軸齒輪要復雜一些，我們可以利用一些內部點或者畫輔助草圖線來幫助我們完成錐齒輪的正確配合。
一、裝配準備

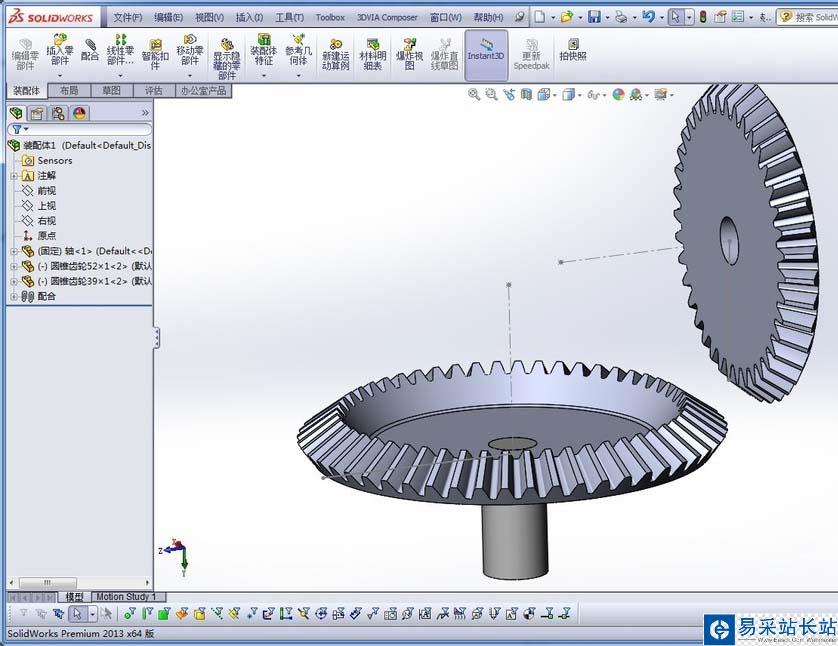

1、準備好參與裝配的大小錐齒輪。作為介紹solidworks裝配的一篇經驗，這里采用solidworks中Toolbox生成的齒輪零件。除了兩個齒輪，這里的軸用于安裝大齒輪。如下圖所示：

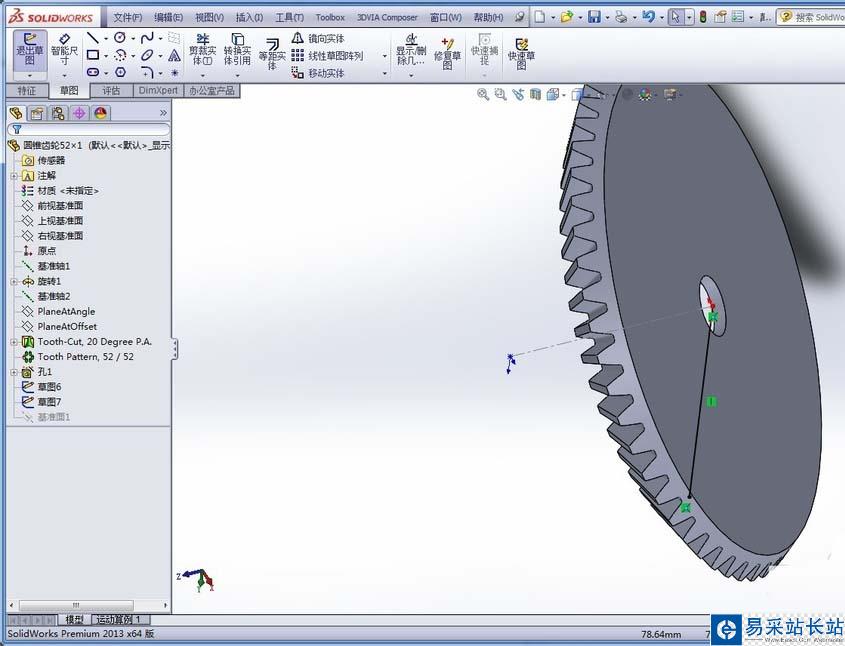

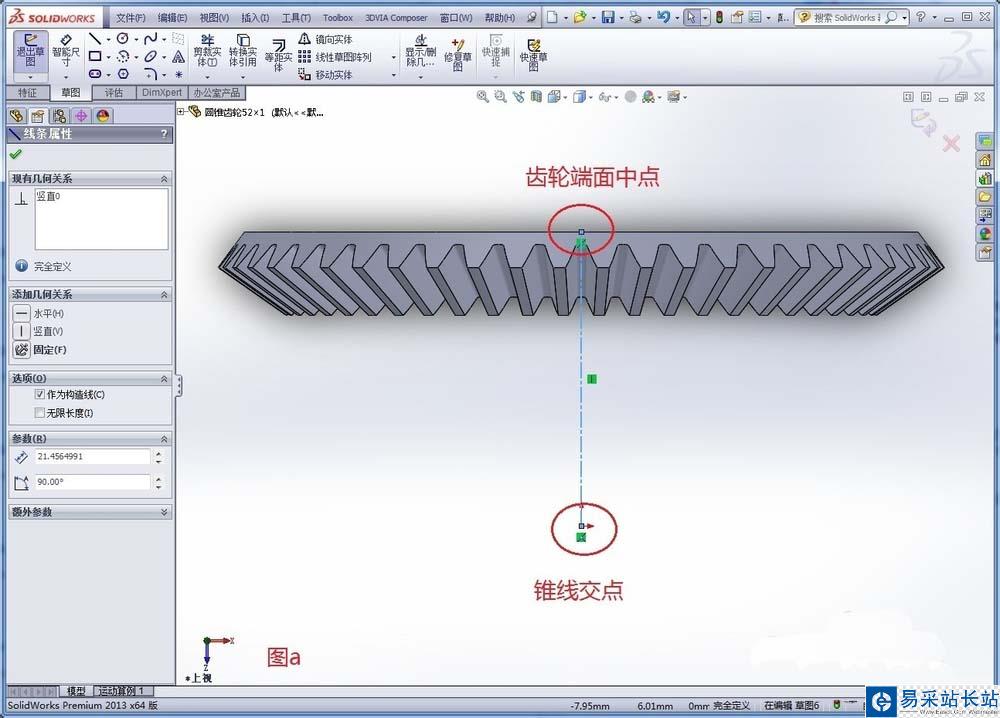

2、打開大齒輪，在過軸線的兩個基準面之一上畫一根草圖線，如下圖a所示，連接錐線交點和齒輪端面中點做一根中心線。這一步就是做了一根軸線，如下圖b所示：

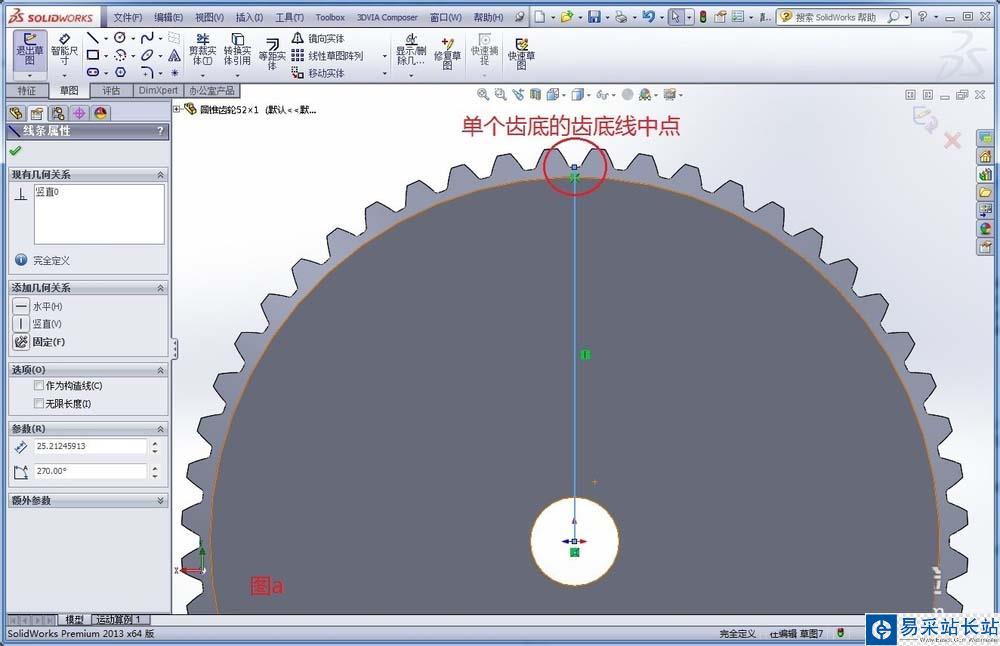

3、以齒輪背面為基準面做一根草圖線，如下圖a所示，連接單個齒根的齒根線的中點與端面圓心做一根草圖線。這一步就是做了一根位于端面上另一根輔助線，如下圖b所示：

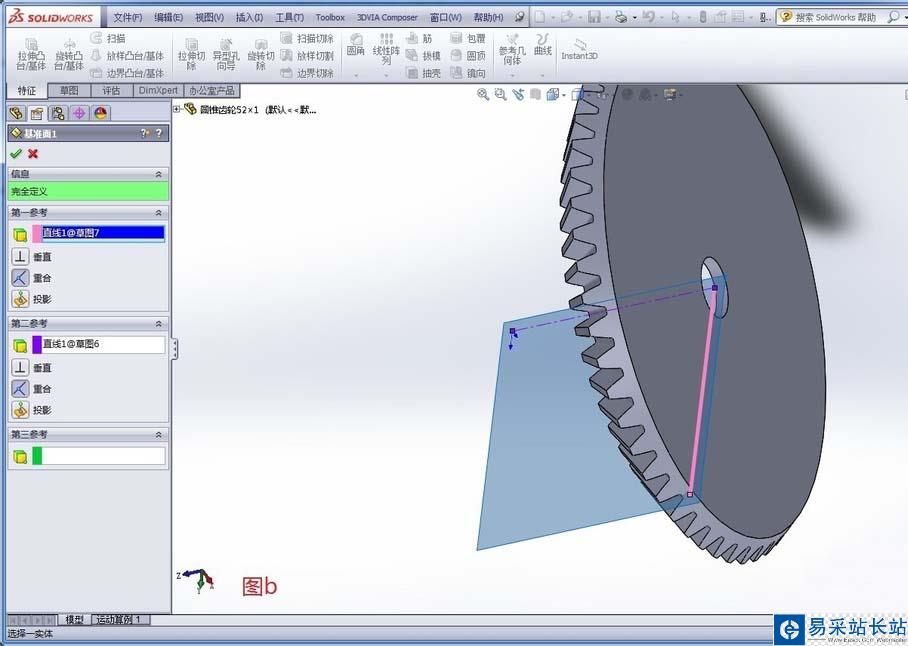

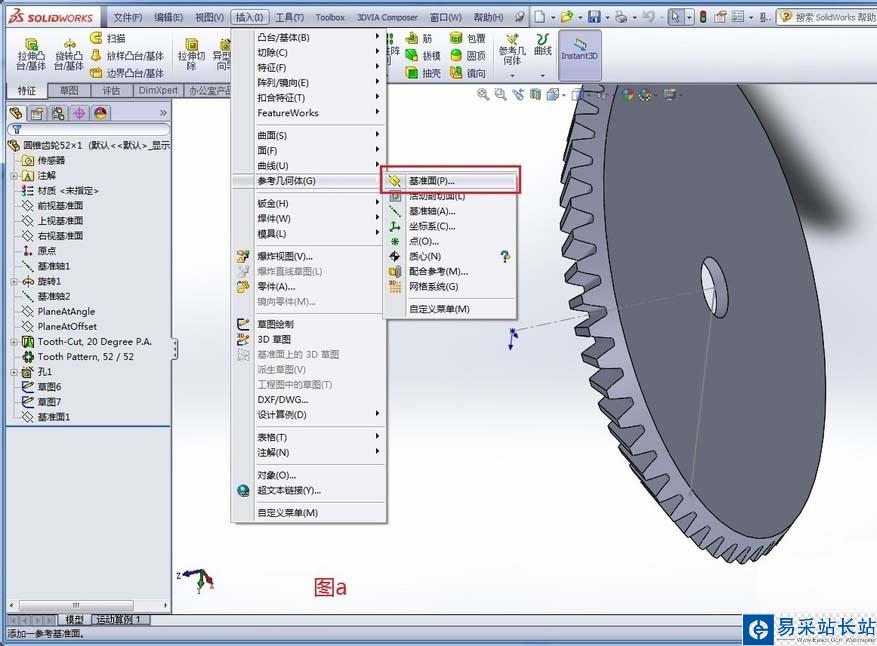

4、如下圖a所示依次點擊“插入”——“參考幾何體”——“基準面”，在彈出的對話框中分別選擇兩條直線作為第一參考和第二參考，如下圖b所示，然后確定。這一步就是做了過兩條直線的一個基準面，實際上這個基準面是垂直于端面的，如下圖c所示：

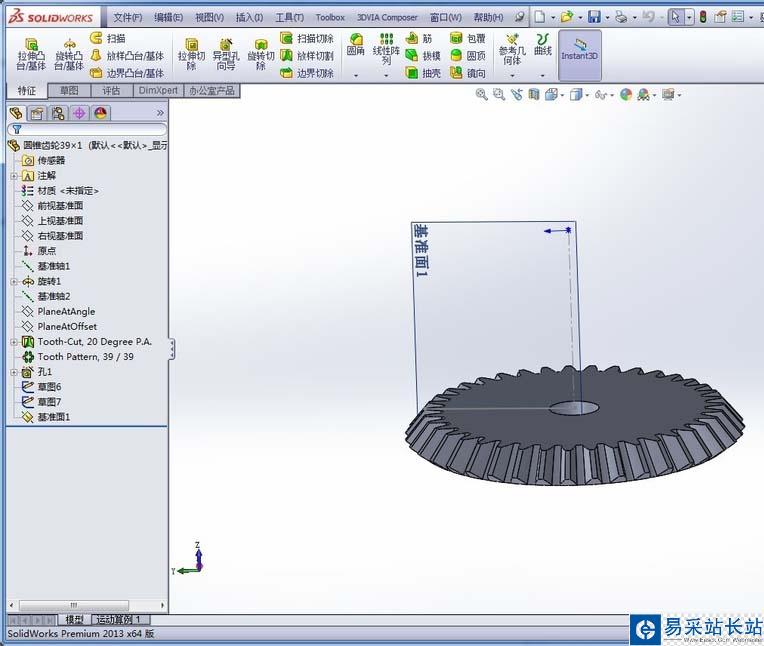

5、打開小齒輪，以重復操作第2,3,4步，唯一與大齒輪操作不同的是，齒輪背面那根草圖線連接單個齒頂的齒頂線的中點與端面圓心。操作完成后應如下圖所示：
二、進行裝配
1、采用“同軸心”和“重合”將大齒輪裝配在軸上，如下圖所示：

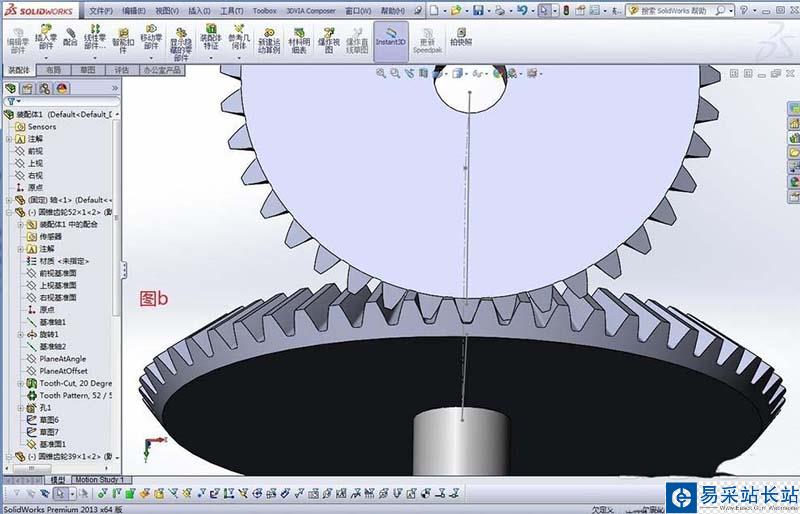

2、如下圖a所示：選擇標準配合里面的“重合”，將大齒輪的錐線交點與小齒輪的錐線交點作為要配合的實體，確定后如下圖b所示：
