小編今天在著跟大家分享一下如何在solidworks中繪制絲杠。

軟件名稱：SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)軟件大?。?2.2GB更新時間：2017-05-02

1、首先，建立一個solidworks的草圖繪制界面

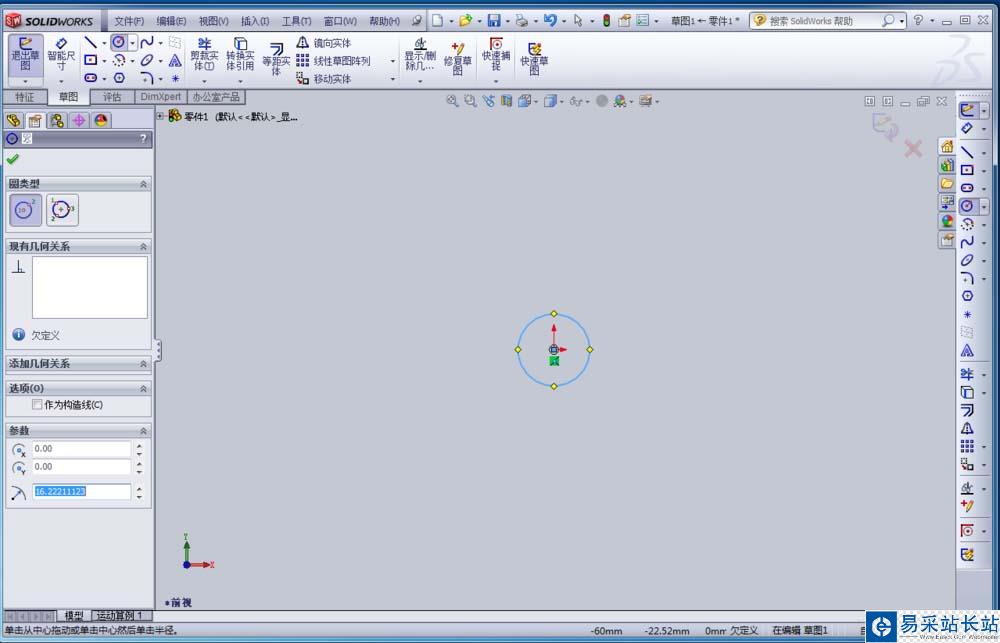

2、然后繪制一個草圖圓

3、拉成圓柱

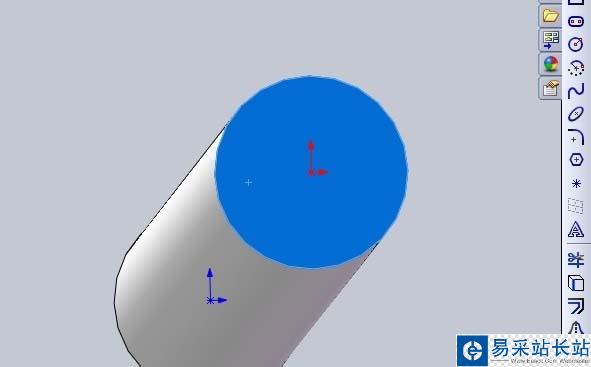

4、選擇圓柱的一個面繪制草圖

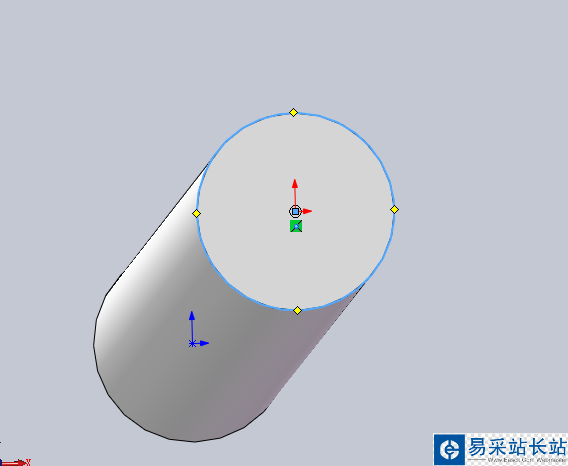

5、繪制出一個與圓柱等大小的圓

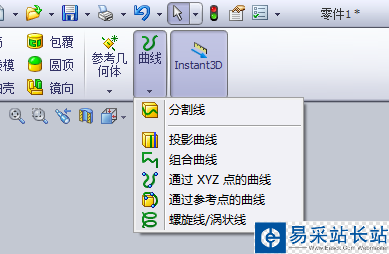

6、選擇特征中的曲線、螺旋線

7、調整左邊的螺距，圈數等參數

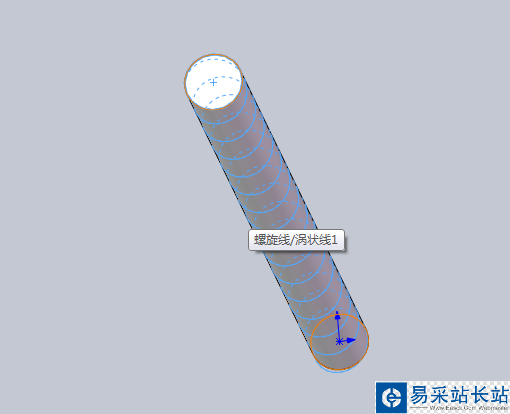

8、螺旋線的繪制結果如圖

9、選擇特征中的參考幾何體的參考面

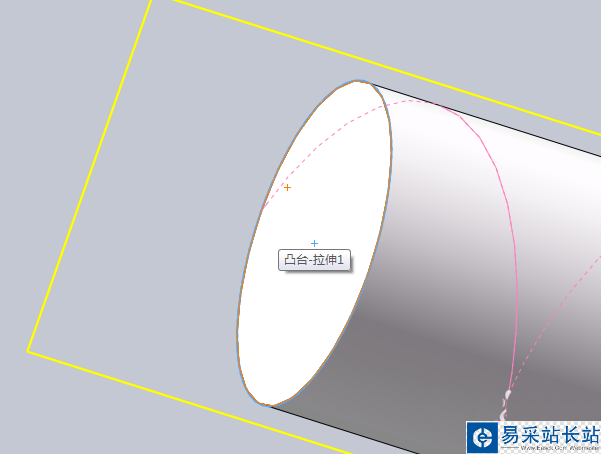

10、選擇螺旋線作為第一參考基準
