鐳馳TMC420打標機控制器介紹

　　一、硬件

　　這是Telesis的專用打標控制器。耐高溫，可放在工作現場，不需要空調（0-50℃環境），控制器抗震動，可安裝在機器旁邊（50HZ、0.2-1mm振幅），控制器有耐水、耐塵埃的全密封結構。TMC420打標機維修，因此TMC420是真正工業級的控制器。


　　1.在電氣及軟件上的特點如下：

　　a）在TMC420打標機上有1個控制接口（Marking communication port），連接TELESIS打標頭。

　　b）在TMC420打標機控制器上有1個HOST接口DB25P[·于1.它是RS232/RS485通信方式，可以與上位微型計算機通訊，也可以連接條碼掃描槍。

　　這個HOST接口如果不連上位微型計算機，則可以直接連條碼掃描槍。

　　c）有1個24V直流輸入/輸出（I/0）接口，其中INPUT口6個，OUTPUT口6個，可以與西門子PLC連接通訊。

　　d）有1個TTLI/0（DB9P）接口，可以與6個各種開關或傳感器連接。

　　e）有4行液晶顯示器，顯示打標的內容。

　　f）有101個鍵全密封的，手感好，靈敏度高的鍵盤。

　　g）在鍵盤上可以直接編程序，生成圖形，字符，數字。自動生成日期，班次，序列號等。

　　h）可以在TMC420里存放76個不同的程序，關機或斷電后不會丟失，由鋰電池支持，保存在FLASH存儲器里。76個程序對應76種不同工件的打標內容或字體。

　　i）由于不采用軟盤、硬盤、CRT顯示器，所以壽命長、可靠性高、占據空間小。

　　二：如何修改已存在的程序

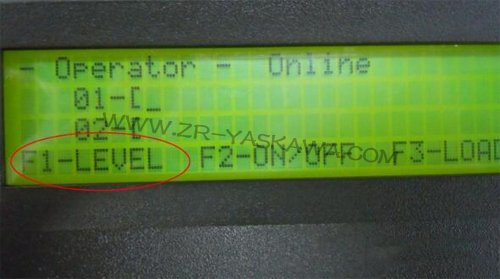

　　1：打開控制器電源，控制器顯示如下界面：


　　2：按F1-LEVEL，輸入密碼后再按或直接按（未設置密碼時）F1-ACCEPT，將操作級別切換成SUPERVISOR

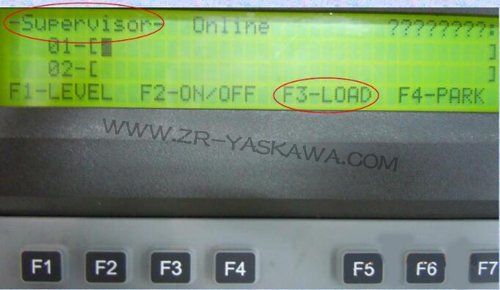

　　3：按F3-LOAD，進入下面的界面，去選擇并打開需要修改的程序

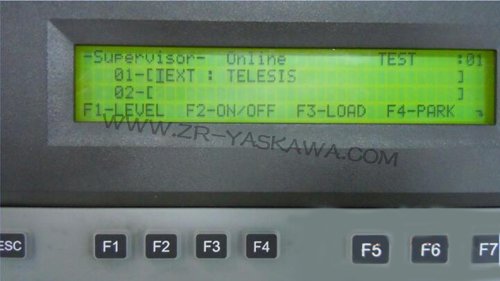

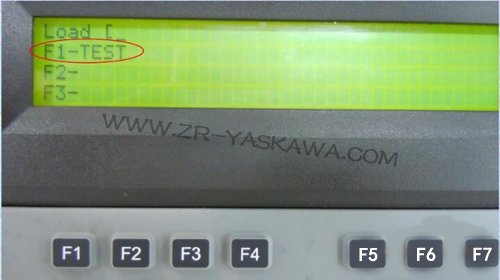

　　4：打開后，進入下面的界面。

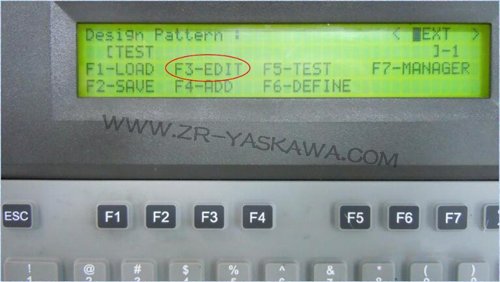

　　5：按F6-DESIGN，進入下面的界面。


　　6：按F3-EDIT，進入編輯界面，如圖

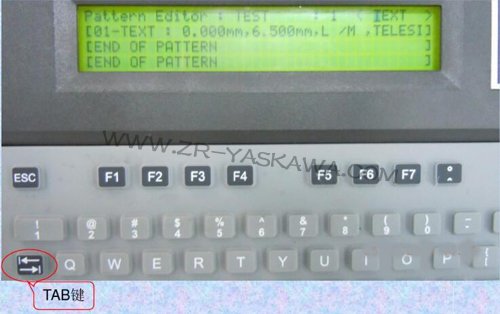

　　7：按TAB鍵，將光標切換到行。

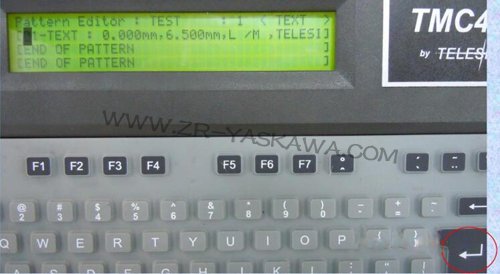

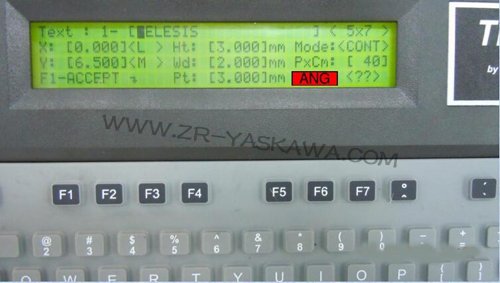

　　8：按回車鍵，進入如下界面：此時，可以修改打標的內容，字體，文字坐標，參考位置，字體大小，間距，打印模式（點陣或連續點），點密度，角度等。


　　9：修改好后，按F1-ACCEPT進行保存。進入如下界面

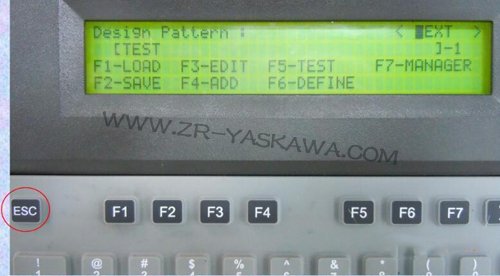

　　10：按ESC退出后進入以下界面。

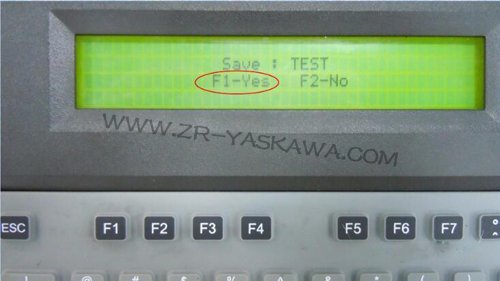

　　11：按F1-YES保存，進入下面的頁面，這樣程序就修改好了。

　　此時該程序就可以用來工作了。
