江南盛產美女，同時絲綢也是聞名遐爾，就像電視劇《紅樓夢》中的人物那樣身穿綾羅綢緞，絲綢飄香。今天，就跟隨筆者來用3dmax9.0設計一塊美麗的絲綢吧……

先看一下最終效果：

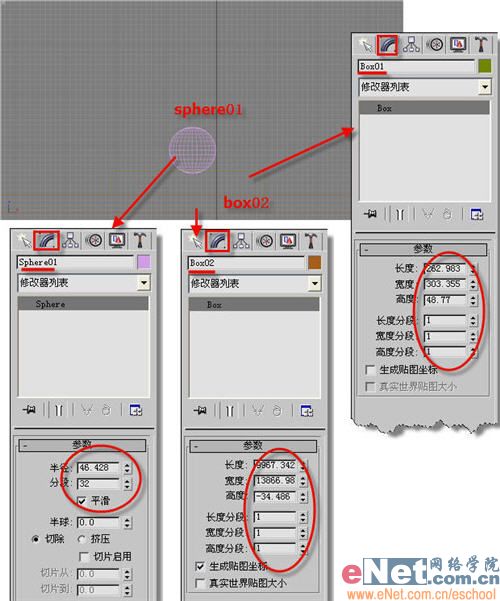

一、繪制案板、球1、啟動3dmax9.0，點擊進入“創建”命令面板，選擇“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項，單擊“長方體”按鈕，在視圖中繪制出2個長方體box01、box02，1個球體sphere01，其中球體是為了配合絲綢擺放，將來設計完成后通過燈光照明能夠體現出絲綢的層次亮麗感，可通過“修改”命令面板來調整三者的參數尺寸，如圖1所示。

|||

2、添加rigid body collection（剛體集合）打開“reactor”菜單，點擊“create object 　 rigid body collection”命令，然后在視圖中單擊鼠標左鍵加入該集合。單擊“修改”命令面板，單擊“pick（拾?。?rdquo;按鈕，在視圖中分別選擇box01、box02、sphere01。如圖2所示。

二、繪制絲綢1、點擊進入“創建”命令面板，選擇“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項，單擊“平面”按鈕，在視圖中繪制平面plane01，大小正好覆蓋住box01面，位置在球體的上面，點擊“修改”命令面板，調整相關尺寸，如圖3所示。長度分段、寬度分段值高一些可以使得渲染效果更細膩。

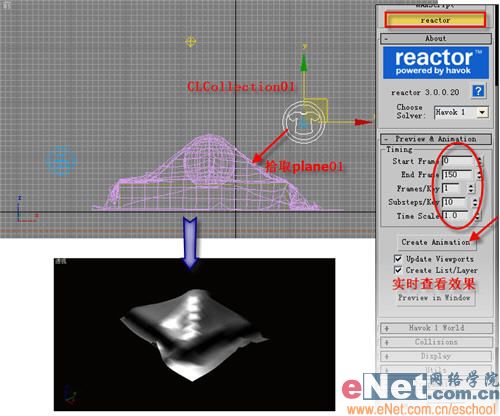

2、在“修改”面板中點擊“修改器列表”下拉框選擇“reactor cloth”項。然后打開““reactor”菜單，點擊“create object 　 cloth collection”命令，在視圖中點擊左鍵，加入布料集合，拾取plane01。點擊“工具”命令面板，點擊“reactor”按鈕，在它的“preview & animation”卷展欄中，點擊“create animation”按鈕，生成絲綢由上往下飄落動畫。如圖4所示。

|||

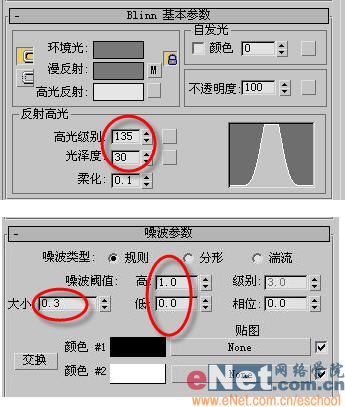

三、渲染絲綢效果1、點擊工具欄上的“材質編輯器”按鈕，打開屬性窗口選擇第一個樣本球，修改“高亮級別”值使其變得大一些。打開“貼圖”卷展欄，單擊“凹凸”后的“none”按鈕，在彈出的“材質/貼圖瀏覽器”中選擇“新建”單選框，在右邊列表中雙擊“噪波”貼圖進入其參數面板，修改相關參數，如圖5所示。

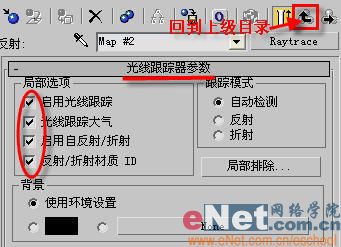

2、回到上級目錄，展開“貼圖”卷展欄，單擊“反射” 后的“none”按鈕，在彈出的“材質/貼圖瀏覽器”中選擇“新建”單選框，在右邊列表中雙擊“光線跟蹤”貼圖?；氐缴霞壞夸洠瑢?ldquo;反射”后面的“數量”值改為5，如圖6所示。

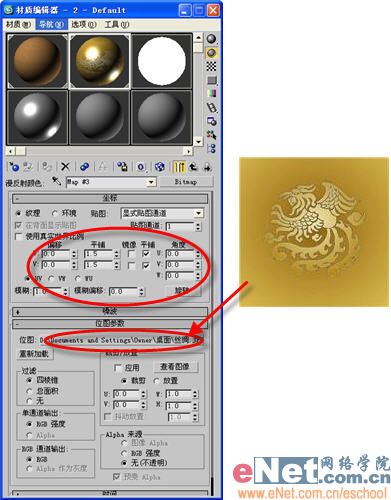

小經驗：絲綢具有反光特點，可用“反射”貼圖，用“光線跟蹤”來體現較好；因為其表面不是很光滑，所以數量值調的低點。3、單擊“創建”命令面板中的“燈光”按鈕，選擇“泛光燈”，并在視圖中添加omni01，并調節其投影參數。4、點擊“貼圖”卷展欄中的“漫反射顏色”后的“none”按鈕，在彈出的“材質/貼圖瀏覽器”中選擇“新建”單選框，在右邊列表中雙擊“位圖”貼圖，將預先準備好的圖片加進去，如圖7所示。

|||

5、選中plane01，點擊“材質編輯器”中的“將材質指定給選中對象”按鈕，即將所設屬性全部賦予了plane01。最后，再整體上把燈光、物體、背景、視角調整到恰當?shù)奈恢茫秩疽幌耾k了！如圖8所示。
