一、繪制十字項鏈

    1、啟動3dmax9.0，使用“創建”選項夾中“圖形 |線條”工具按鈕繪制十字項鏈輪廓圖，如圖1所示。

    2、選中“line01”，點擊右邊命令面板的“修改”選項夾，點擊“頂點”按鈕，在視圖中選擇全部頂點，右鍵點擊選擇“平滑”命令，如圖2所示。

 |||

   3、選擇“line01”，點擊“修改”選項夾，在下拉列表中選擇“擠出”項，并按照圖3所示定義參數，最終形成拉伸后的效果。

    4、點擊“修改”選項夾中的“修改器列表”下拉框，選擇“網格平滑”項，并按照圖4所示修改相關參數。

    二、制作鏈子

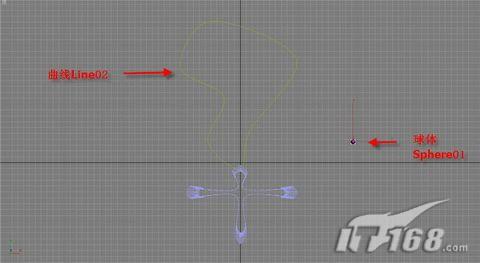

    1、使用“創建”選項夾中的“圖形 | 線條”工具，繪制曲線“line02”，如圖5所示。然后，點擊“創建”選項夾中的“幾何體 | 球體”工具，繪制球體“sphere01”。

圖5 3ds max繪制曲線(點擊看大圖)

|||

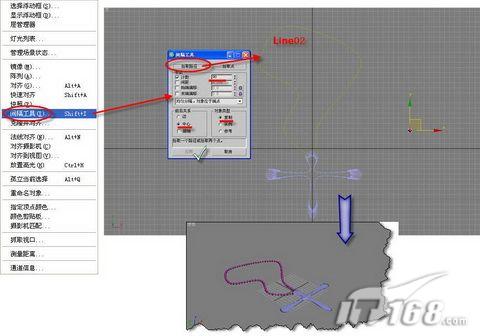

2、選擇“sphere01”，點擊“工具”菜單中的“間隔工具”命令，調出窗口。定義“計數：100”、“前后關系：中心”、“對象類型：復制”等信息，然后點擊“拾取路徑”按鈕，在視圖中選擇“line02”，得到預覽效果后，可以做進一步調整計數值，直到滿意為止，最后點擊“應用”按鈕得到鏈子模型，如圖6所示。

圖6 3ds max應用間隔工具(點擊看大圖)

    三、最終模型渲染

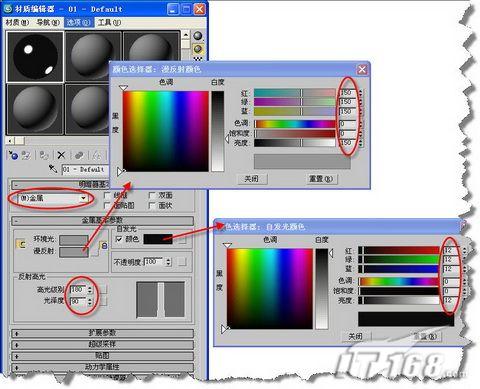

    1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣本球，在“明暗器基本參數”卷展欄中，在下拉框中選擇“金屬”項。在“金屬基本參數”項中，修改“反射高光級別：180”、“光澤度：90”，勾選“自發光顏色”，定義為“紅：12、綠：12、藍：12、亮度：12”。如圖7所示。

圖7 3ds max材質編輯器(點擊看大圖)

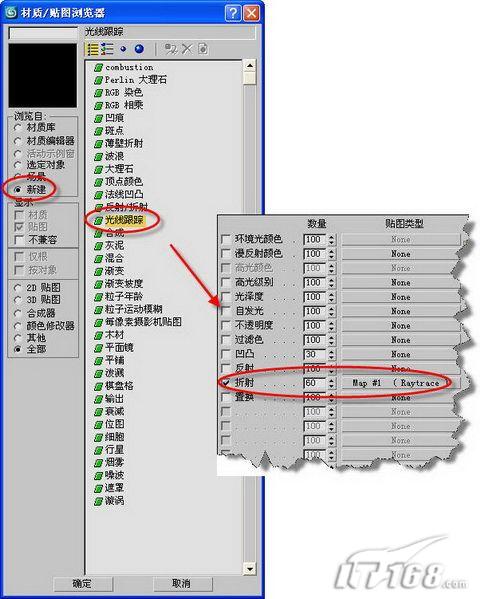

圖8 3ds max光線跟蹤

    3、選中整個模型，點擊材質編輯器上的“將材質指定給選定對象”按鈕，于是剛才設定的材質屬性全部映射到了實體上。

    4、單擊“創建”選項夾中的“幾何體 | 平面”工具，新建一平面“plane01”作為背景。

    5、為場景設置一盞“泛光燈”，開啟“陰影”效果，點擊工具欄上的“快速渲染”按鈕。最終效果如圖9所示。
