在我們以前上學中曾經做過動力學的兩個物體相撞試驗。今天，我們就通過3dmax9.0來重溫兩個鋼球碰撞試驗效果吧……

一、繪制場景

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。點擊“長方體”按鈕在視圖中繪制四塊長方體box01、box02、box03、box04，大小可以隨機定義，主要是用來搭建兩個球體運動一個場景，效果如圖1所示。

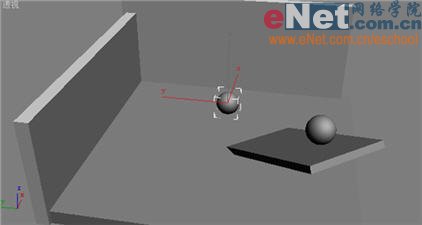

2、繼續在“幾何體”創建面板中點擊“球體”按鈕，在視圖中繪制兩個球體sphere01、sphere02，調整其位置關系，如圖2所示。

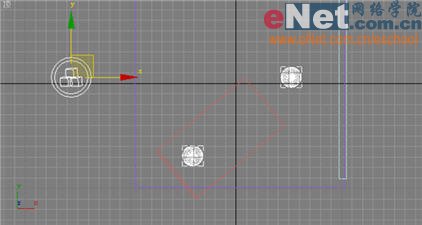

3、點擊“reactor”菜單中的“create object 　 rigid body collection（剛體集合）”命令，在視圖中添加一剛體集合rbcollection01，如圖3所示。

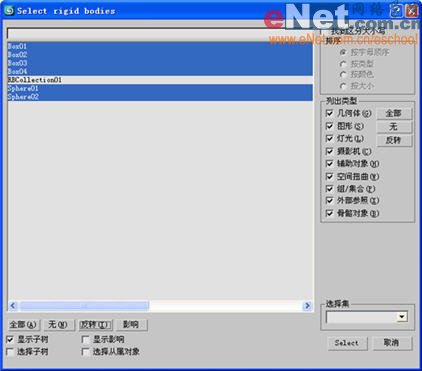

4、選擇rbcollection01，單擊“修改”命令面板，單擊“add（添加）”按鈕，在彈出的“select rigid body（選擇剛體）”窗口中點擊“全部”按鈕選中場景中所有的模型，最后點擊“select”按鈕，如圖4所示。

|||

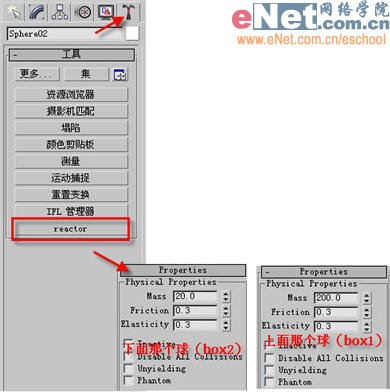

5、單擊“工具”命令面板進入程序命令面板，單擊“reactor（動力學）”按鈕進入動力學屬性面板，展開“properties（屬性）”卷展欄，然后分別選擇兩個球體并定義其參數，如圖5所示。

小提示：當為剛體指定了“mass（質量）”值后，剛體就會受到地心引力的影響，而我們的要求就是只希望球體下落、滾動、而不希望整個場景都跟著下落，因此只對二者定義數值。

二、材質配置

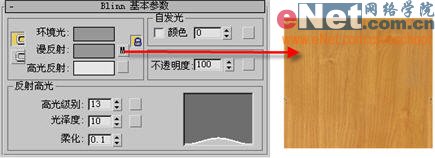

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一木材貼圖，如圖6所示。

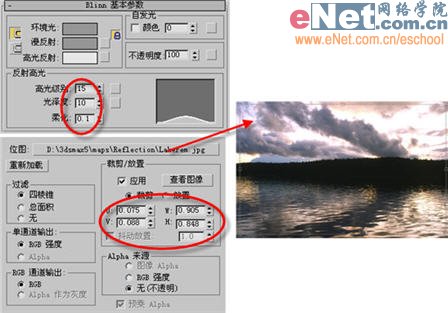

3、選擇第二個樣球，打開“blinn基本參數”卷展欄，調整反射高光欄下的各項值，打開“貼圖”卷展欄，為“反射”增添一貼圖，為它指定一鋼制反射材質，并適當調整其位置大小，如圖7所示。

4、將第二個樣球材質賦予兩個球體。

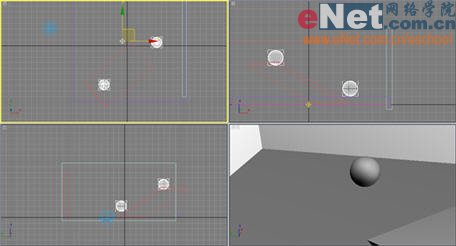

5、為場景中增添兩個泛燈光omni01、omni02，作為環境光，開啟陰影貼圖效果。如圖8所示。

|||

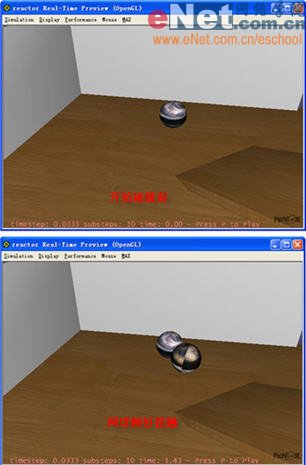

6、打開“preview&animation”卷展欄，單擊“preview in window”按鈕，彈出預覽窗口，按鍵盤上的p鍵觀察模擬效果，如圖9所示。

7、確認效果顯示正常后，單擊“create animation”按鈕開始創建動畫。

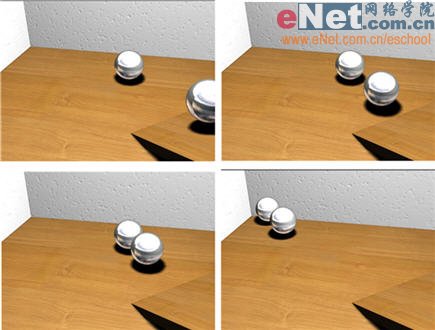

8、調整好材質后，最后單擊工具欄上的快速渲染按鈕，生成0－100的動畫效果，其中截幀如圖10所示。
