本教程運用3dmax制作出影視動畫片頭《舞動的絲帶》，在制作的過程展示了max強大的功能，過程包括：路徑的創建、命令的修改、絲帶的制作、絲帶上文字的創建、絲帶的舞動、文字的舞動等待，最后呈現出星空下舞動的美麗絲帶。

　　在影視片動動畫制作過程中，max是一個必不可少的工具，今天我們就通過一個舞動的絲帶的制作過程來領略一下max的強大的功能，先來預覽動畫效果。

片頭效果預覽

　　1、創建絲帶舞動的路徑。在制作絲帶舞動片頭動畫之前，我們首先要在草圖上簡要的繪制一下想要達到的動畫效果，即絲帶舞動的路徑，然后再開始創建。在創建命令面板中，單擊shapes（平面圖形）層級，在其下拉列表中選擇nurbs curves曲線類型，在top視圖中畫出如圖所示的曲線。

圖1

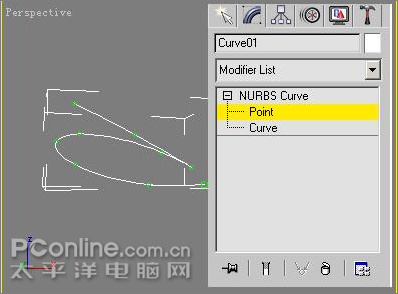

　　2、單擊modify鈕進入修改命令面板中，進入poing點的次物體層級中，在視圖中拖動各點對螺旋線進行調整，使其形成立體效果，如下圖所示。

圖2

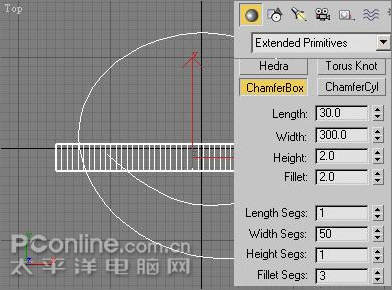

　　3、制作絲帶。在命令面板上單擊geometry（幾何體）按鈕，在其下拉列表中選擇extended primitives（擴展幾何體）選項，然后單擊chamferbox（導角方體）鈕，在top視圖中創建一個導角方體，設置其length（長度）值為30，width（寬度）值為300，height（高度）值為2，fillet（導角）值為2，如下圖所示。

圖3

|||

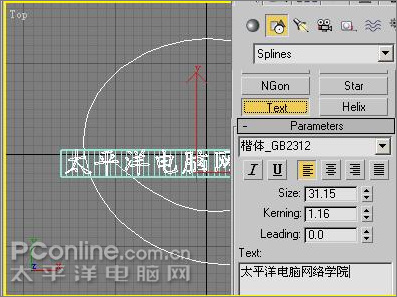

　　4、創建絲帶上面的文字。在創建命令面板中，在shapes（平面圖形）層級的splines（線）層級中，單擊text（文本）按鈕，在其下面文字輸入框內輸入“太平洋電腦網絡學院”幾個字，并將其字體設置為楷體，打開rendering（渲染）卷展欄，勾選其enable in renderer（可渲染）選項，在radial選項中將 thickness值設置為1。6，這樣我們制作的線框文字就可以正常渲染了，如下圖所示。同時需要注意，在left視圖中將其移動到導角方體的上方，

圖4

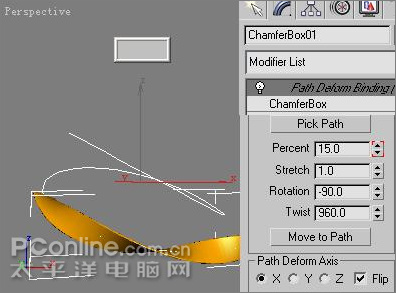

　　5、制作絲帶舞動動畫。在top視圖中選擇導角方體，即絲帶模型，然后單擊modify鈕進入修改命令面板中，為其加入一個path deform（wsm）（路徑變形）修改項，在修改命令面板的下方單擊pick path（拾取路徑）按鈕，然后在視圖中點擊我們繪制的曲線，并在命令面板中單擊move to path（移動到路徑）按鈕，這時我們會發現絲帶已經跑到了路徑的起點上，單擊x軸，使其顯示正常，調整其參數為rotation（旋轉）值為-90，twest（扭曲）值為960。單擊屏幕下方的auto key（自動關鍵幀）鈕打開動畫記錄，首先將滑塊拖動到第0幀，在命令面板上設置其pervent值為15，然后再拖動滑塊到第100幀，設置其percent的值為120，此時再次單擊auto key（自動關鍵幀）鈕關閉動畫記錄鈕，按下播放按鈕，我們會發現絲帶已經舞動起來了，如下圖所示。

圖5

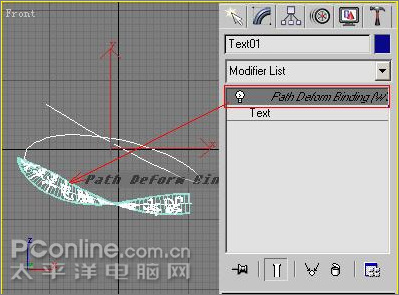

　　6、制作文字舞動動畫。文字隨絲帶舞動的動畫設置同絲事是一樣的，這里不做詳細說明。還有一個簡便的文字動畫設置方法，即可以在修改命令面板下的path deform（wsm）項上按住鼠標左鍵直接拖動到視圖中的文字上即可，相當于將絲帶的動畫設置效果復制給了文字，如下圖所示。

圖6

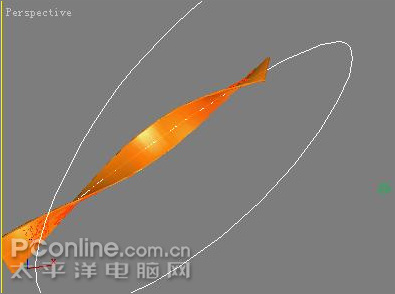

　　7、調整絲帶舞動效果。在透視圖中使用視圖旋轉工具對視圖進行調整，調整后要達到的效果即絲帶從右下角飛入，從左上角飛出，如下圖所示。

圖7

|||

　　8、原樣復制絲帶舞動動畫。將制作完成的絲帶舞動動畫進行原樣復制，首先選擇場景中的所有物體，然后按下工具欄上的mirror（鏡像）工具，在彈出的菜單中選擇copy項，按下確定鍵，然后調整鏡像后的絲帶動畫場景如下圖所示。

圖8

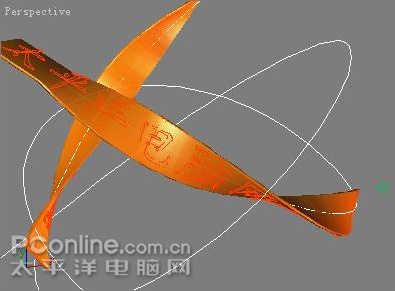

　　9、最終制作完成的動畫場景如下圖所示，即兩條同樣的絲帶在場景中飛舞。

圖9

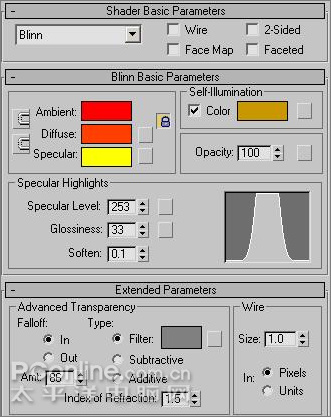

　　10、制作文字材質。在工具欄上單擊material editor（材質編輯器）鈕打開材質編輯器，選擇一個材質示例球，設置其材質類型為blinn，ambient(環境光)的顏色為（r：255、g：0、b：0），diffuse(漫反射)的顏色為（r：255、g：62、b：0），specular(高光反射)的顏色為（r：255、g：255、b：0）；self-iiiumination(自發光)的顏色為（r：201、g：152、b：0）；specular level(高光級別)的值為253，glossiness(光澤度)的值為33，soften(柔化)的值為0.1；勾選falloff(衰減)下的in鈕，設置其amt的值為86，將設置好的材質指定給場景中的文字，如下圖所示。

圖10

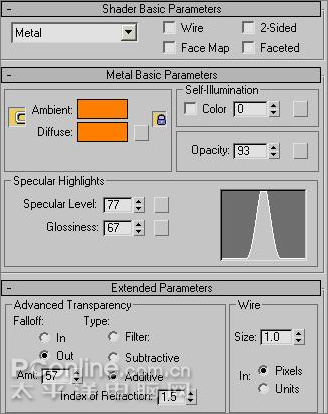

　　11、制作絲帶材質。再選擇一個材質示例球，設置其材質類型為metal（金屬），ambient(環境光)的顏色為（r：255、g：126、b：0），diffuse(漫反射)的顏色為（r：255、g：126、b：0）；self-iiiumination(自發光)的值為0；specular level(高光級別)的值為77，glossiness(光澤度)的值為67；勾選falloff(衰減)下的in鈕，設置其amt的值為57，如下圖所示。

圖11

|||

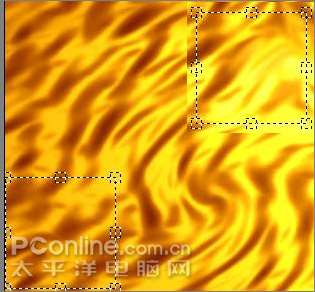

　　12、制作金屬滾光效果。在片頭動畫設計制作過程中，最常用的就是金屬滾光效果，下面我們就來制作金屬滾光效果。在材質編輯器中單擊maps（貼圖）鈕，在彈出的貼圖菜單中單擊reflection（反射）貼圖右側的none按鈕，在彈出的窗口中單擊bitmat（位圖）模式，然后選擇我們提供的glod02.tga貼圖，在croppint/placement選項下勾選apply鈕，單擊view image鈕打開圖像，單擊屏幕下方的auto key（自動關鍵幀）鈕打開動畫記錄，首先將滑塊拖動到第0幀，然后將圖像上的方框調整為如下圖所示，并且放置在左小角的位置，然后再拖動滑塊到第100幀，將圖像上的方框拖動到右上角的位置，，此時再次單擊auto key（自動關鍵幀）鈕關閉動畫記錄鈕，按下播放按鈕，我們會發現絲金屬滾光效果已經制作出來了，將制作好的材質指定給場景中的絲帶。

圖12

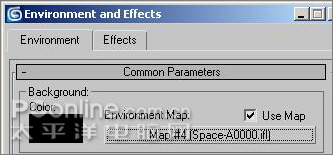

　　13、制作背景材質。在工具欄上單擊rendering(渲染)/environment(環境)進入環境設置選項，單擊environment map(環境貼圖)選項下的none(無)按鈕，在彈出的窗口中選擇bitmap（位圖）選項，這里我們選擇的是一組圖像序列作為背景，只所以選擇圖像序列是因為這樣制作出的背景效果是動態的。在實際制作過程中，記者如果沒有動態序列背景圖像，那么我們也可以選擇一張單一的圖像作為背景，如下圖所示。

圖13

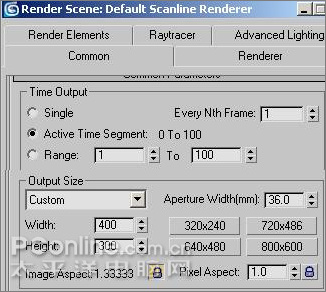

　　14、單擊工具欄上的render scene dialog(渲染場景對話框)鈕打開渲染設置對話框，在time output(時間輸出)選項下勾選active time segment(活動時間段)：0 to 100，在output size(輸出大小)項下選擇custom（自定義）設置，設置width(寬度)：400，height(高度)：300，然后再單擊render oupput(浸染輸出)選項下的files(文件)按鈕，設置渲染圖像類型為avi格式，最后按下render(渲染)鈕開始渲染吧。

圖14

　　15、好了，欣賞一下我們的勞動成果吧。
