本教程是關于3ds max制作弩箭的詳解過程，作者與大家分享了創作初衷，以及詳細的介紹了弩箭模型制作的全過程，以及簡單的渲染。從教程中可以看出作者制作效果的細致，希望能給網友帶來更多幫助。

　　一、設計初衷

　　作者是一名工業設計系的學生，非常喜愛3d制作。由于看到一張圖片，發現在現代部隊中還在使用“弩”這種武器，不過感覺現在的弩有些像槍與弩的結合版。于是，上網查找古代"弩"的圖片，并對它進行了一些改進，最終設計出大家所見到的這款弩箭。請看效果圖：

效果圖

　　二、模型制作過程

　　1、在創建模型前一定要先考慮好建模的思路，這可以避免多余的重復操作。

圖1

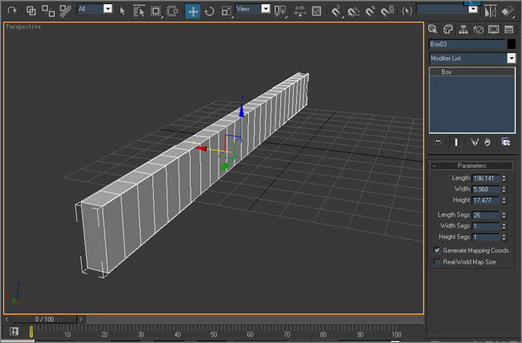

　　2、先創建一個box，因為一會要為其加入彎曲修改器，所以要加大橫向的段數。

圖2

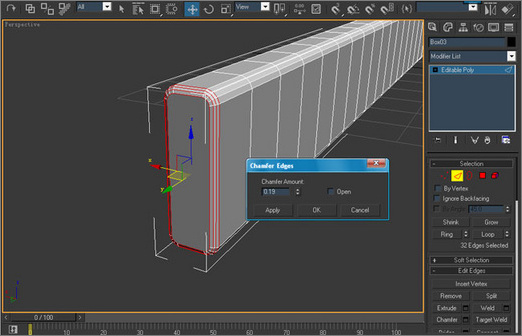

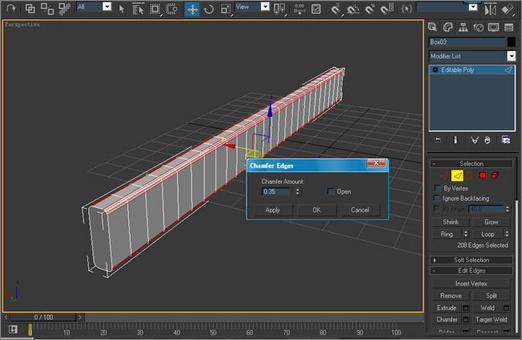

　　3、將物體轉化為poly多邊形，進入線層級，選擇橫向的線，進行兩次chamfer，得到一個比較圓滑的倒角。給物體加倒角，這是為了使物體看起來更加有體積感，在渲染的時候會有更好的效果。（在現實產品中是不會出現絕對的直角的）

圖3

　　4、用相同的方法為兩端加倒角，這兩個步驟一定要分開完成，這樣可以得到更真實的倒角，如果一起選擇所有的線為它們加入倒角，就會出現非四邊形。如果要為物體加入圓滑就很容易出現破面的現象，所以大家一定不要怕麻煩。

圖4

|||

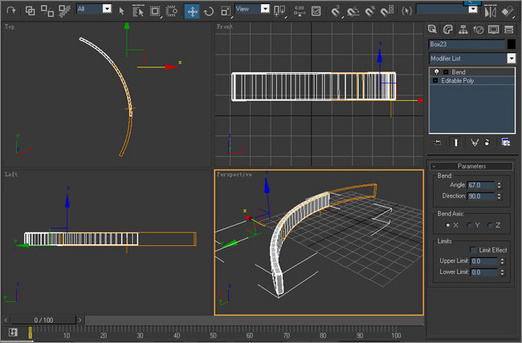

　　5、給物體加入bend修改器，并使物體的一端與x軸是處于垂直狀態，方便以后的操作，彎曲的角度不要太大，因為這只是弩的一半，一會還要復制出另外一半進行組合。

圖5

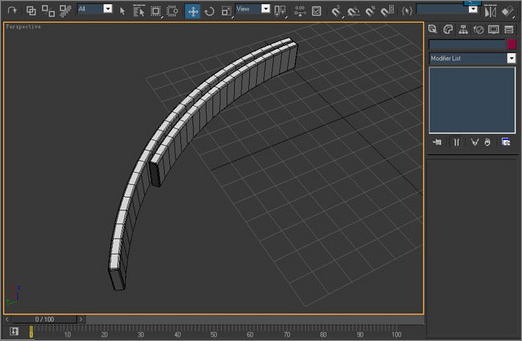

　　6、這就不用多說啦，用上面的步驟做出一個稍微短一些的物體，并將它們的一端對齊。

圖6

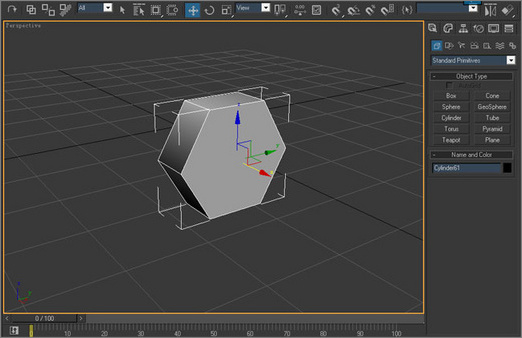

　　7、下面我們來進行螺絲的制作，創建一個cylinder圓柱體，將sides的參數設為6，將物體轉化為poly多邊形。

圖7

　　8、這時我們會發現這個六邊形看起來有些別扭，進入面層級選擇六邊形所有的面，點擊這個按鈕，就會發現六邊形的顯示恢復了正常。

圖8

圖9

圖10

|||

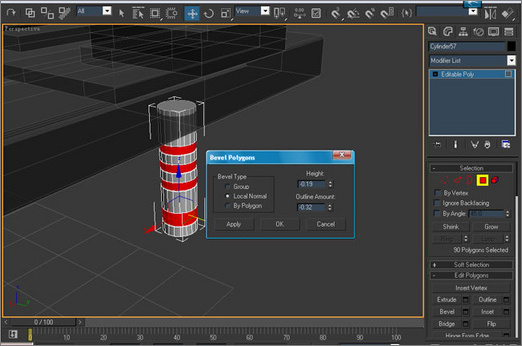

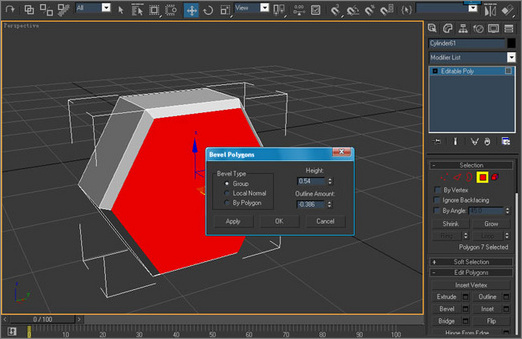

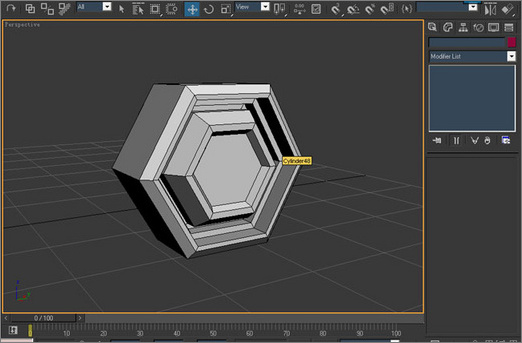

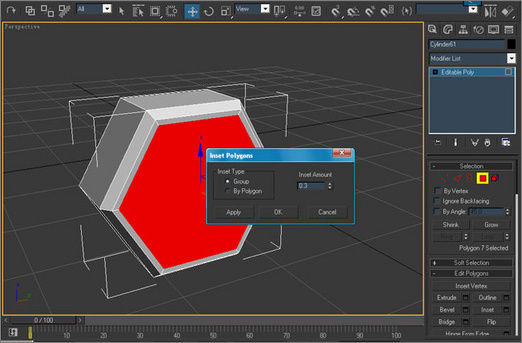

　　9、分別利用bevell inset和extrude來回擠壓的方法來完成螺絲的制作，在后面的建模過程中，許多東西都采用這種方法來創建完成，后面就不再做過多的重復啦！

圖11

　　10、我們擠壓出來我們想要的形狀，我們還可以為它的六條邊加倒角，讓它看起來更真實。

圖12

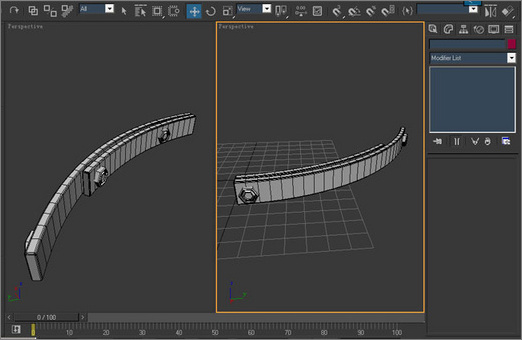

　　11、將做好的螺絲調整好角度，分別擺放在各自的位置上。

圖13

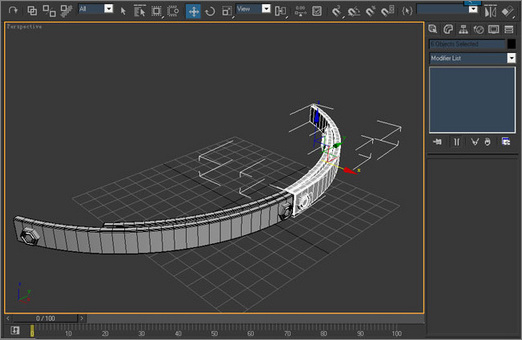

　　12、利用鏡像復制，復制出另一半，然后調整好位置，使其兩個端面對齊。

圖14

圖15

圖16

|||

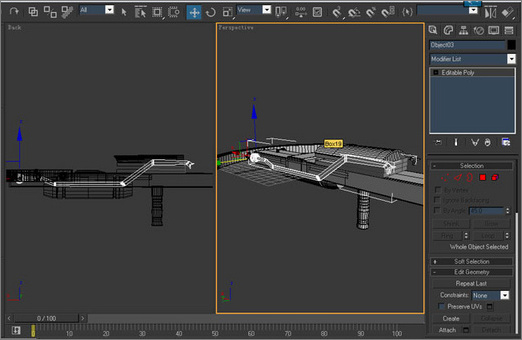

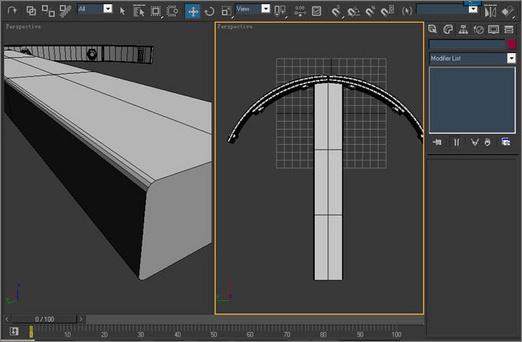

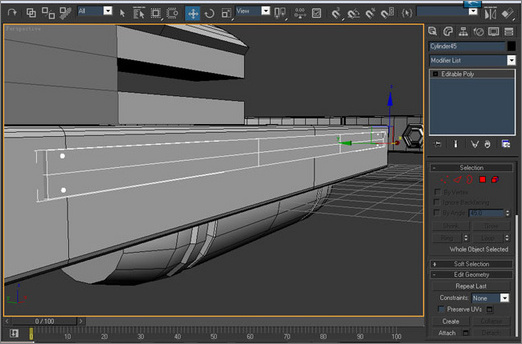

　　13、下面是主體部分的創建，只要利用上面所介紹的知識就可以做出這些東西來，使用alt+a將它們中心對齊，并將它們調整到各自的位置上，加入彎曲修改器的物體在創建時一定要多加些橫向的段數，這樣可以使物體看起來更加圓滑。

圖17

圖18

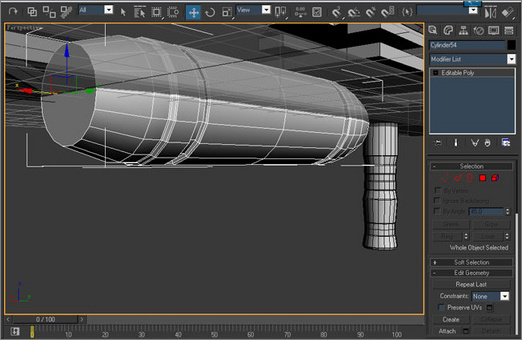

　　14、手柄與手托的創建方式相同，創建圓柱體，將其轉化成多邊形，調成好點的位置，選擇相應的面進行擠壓。記?。簲D壓時一定要選擇第二項，沿物體自身的法線擠壓，要不它將會朝一個方向擠壓。

圖19

　　15、創建一個box，在上面再創建幾個球體當作鉚釘。

圖20

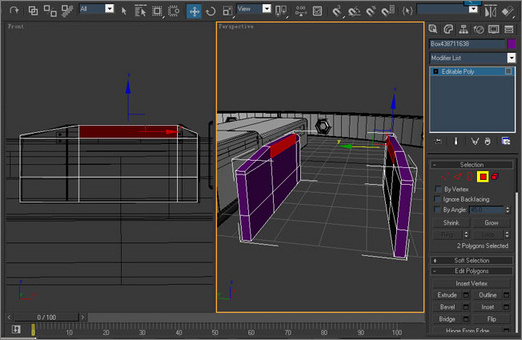

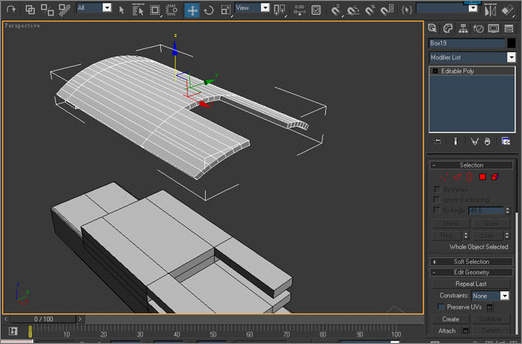

　　16、創建box轉化為多邊形，對點的位置進行調節，然后再復制出一個，將兩個物體合并，選擇內側的兩個面，用bridge將兩個面進行橋連接。然后對外側進行倒角處理。

圖21

圖22

|||

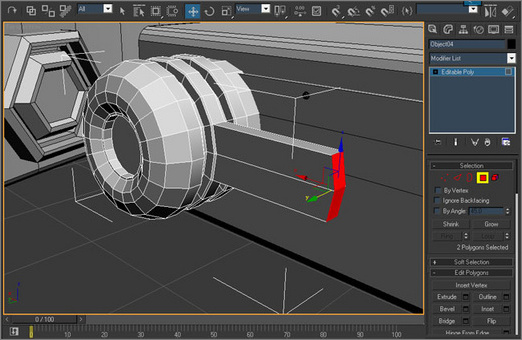

　　17、創建圓柱體，用bevel  extrude對圓柱體進行編輯。選擇中間的兩個面對其進行擠出。通過不斷的擠出調點，調整出自己想要的形狀。最后對沒個轉折點進行倒角處理。

圖23

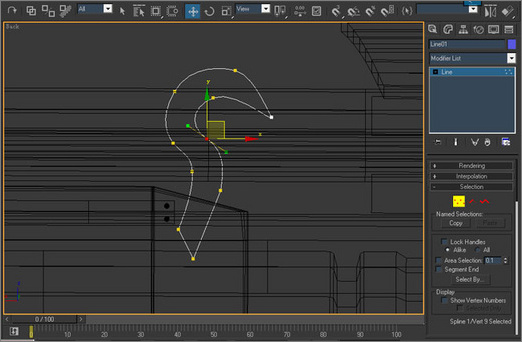

　　18、用line工具畫的鉤子的形狀，然后為線段添加extrdue修改器，擠出適當的厚度。

圖24

圖25

圖26

|||

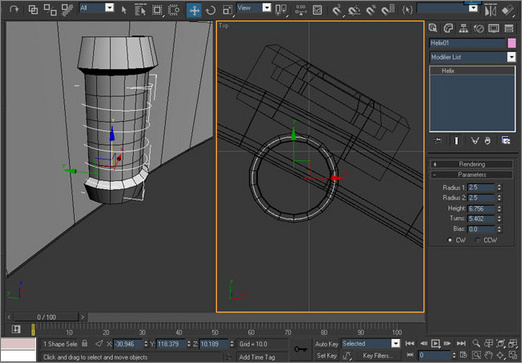

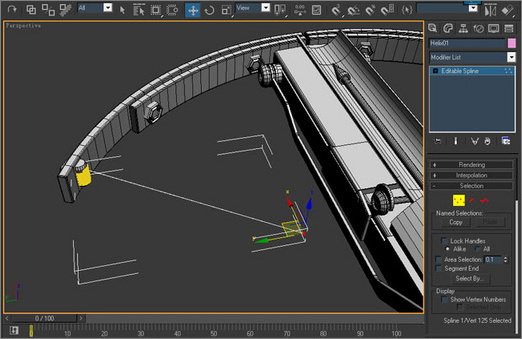

　　19、在弩的兩端創建圓柱體，轉化為多邊形，然后調整點的位置。根據剛才的圓柱體，在頂視圖創建helix螺旋線。（創建螺旋線的時候一定要留出弩線的距離）把螺旋線轉化成可編輯線，進入點層級，調整點的位子。調整好位置后，然后利用loft放樣做出弩線。這樣我們就完成了弩箭的建模。

圖27

圖28

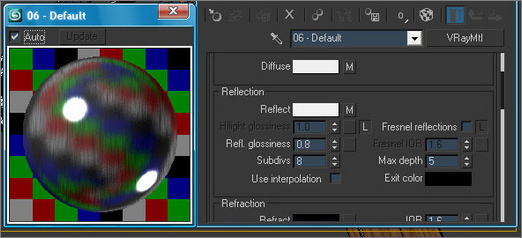

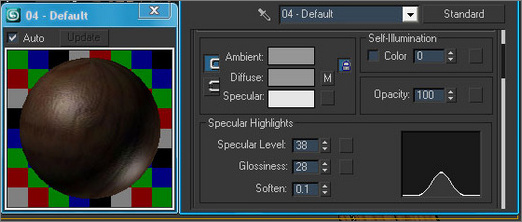

　　20、我為金屬材質加入noise貼圖擴大一個方向的坐標值，讓材質產生拉絲的效果。

圖29

　　21、渲染是很簡單的，這里我只做簡單介紹。渲染時，我創建了一個vray平面，并為其加入了一個max自帶的地磚材質，為了使金屬的反射更加真實，我為場景加入一個反光板，給它加了一個vray燈光材質，倍增值為2。創建目標聚光燈，為燈光加入vray陰影。

圖30
