過去每個家庭門上都有個把門將軍那就是鎖，它是我們曾經的老朋友，再熟悉不過了。今天大家就跟著筆者通過3dmax9.0打造金屬鎖吧……

先看一下最終效果：

一、繪制鎖實體

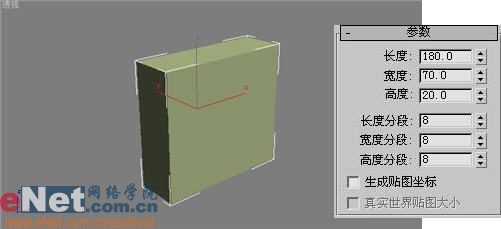

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。單擊“長方體”按鈕，在視圖中繪制一長方體box01，并修改其參數，如圖1所示。

2、選中box01，點擊“修改”命令面板，在“修改器列表”下拉框中選擇“編輯網格”項，進入其選擇面板，點擊“頂點”按鈕，展開“軟選擇”卷展欄，修改其參數，如圖2所示。

|||

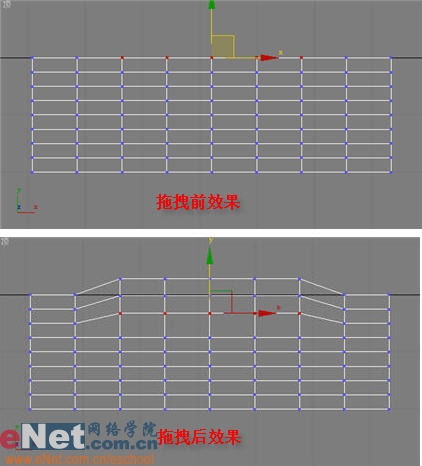

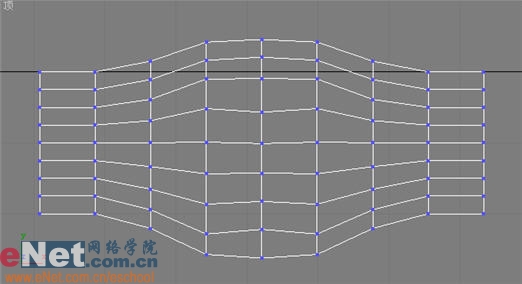

3、在頂部視圖中用鼠標框選每一行的頂點，進行拖拽，如圖3所示。

4、通過上下頂點的不同程度的拖拽，最終形成的樣子如圖4所示。

小提示：這里應當注意要框選上面的頂點，不應當單點，否則只選中的是一個。

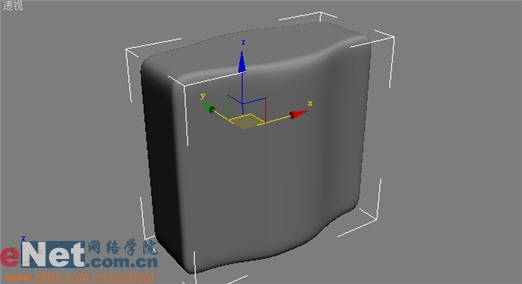

5、選中box01，進入“修改”命令面板，在“修改器列表”下拉框中選擇“網格平滑”項，修改其參數，如圖5所示。

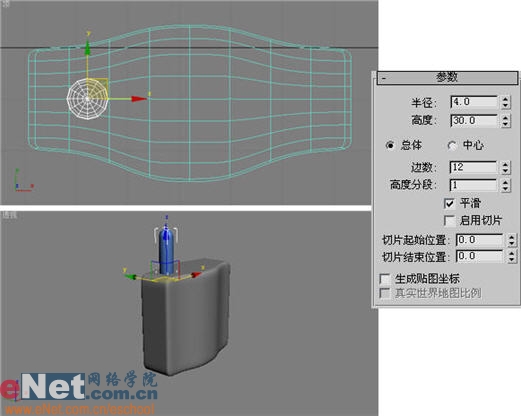

6、單擊“創建”面板中的“幾何體”按鈕，在下拉列表中選擇“擴展基本體”項，單擊“膠囊”按鈕，在頂部視圖中繪制一膠囊體capsule01，并適當調整其大小，如圖6所示。

|||

7、選中box01，在“幾何體”面板中點擊下拉列表框“復合對象”項，單擊“布爾”按鈕，進入其屬性面板，單擊“參數”卷展欄中的 “拾取操作對象b”按鈕，在視圖中選擇capsule01，復合后的效果如圖7所示。

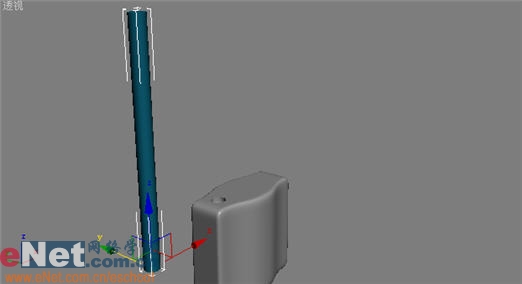

8、單擊“幾何體”命令面板，在下拉列表中選定“標準基本體”項，單擊“圓柱體”按鈕，在頂部視圖中繪制一圓柱體cylinder01，并適當調整其尺寸，如圖8所示。

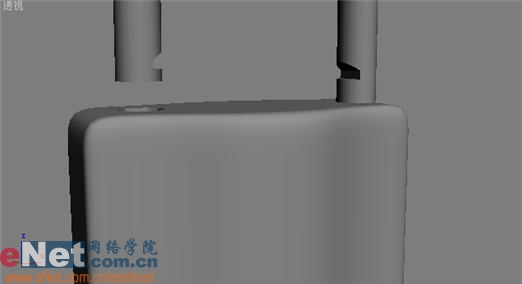

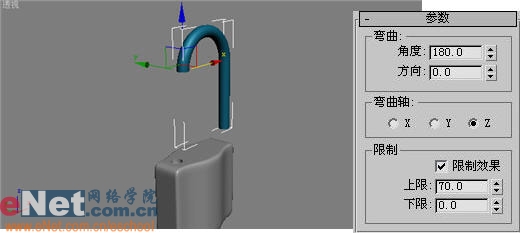

9、選中cylinder01，單擊“修改”命令面板，在“修改器列表”下拉框中選擇“bend”項，并進入其參數卷展欄修改彎曲度，如圖9所示。

10、選中cylinder01，單擊“修改”命令面板，在“修改器列表”下拉框中選擇“編輯網格”項，點擊“頂點”按，在視圖中框選底部的頂點，并將其拖動到如圖10所示的位置。

|||

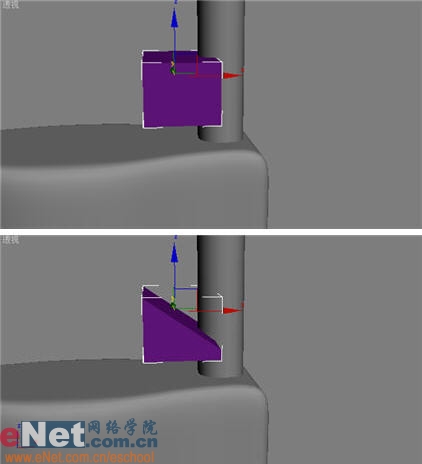

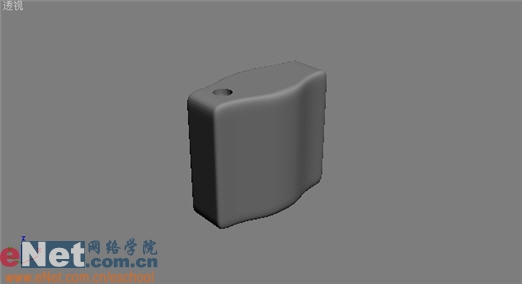

11、創建一長方體box02，單擊“修改”命令面板，在下拉列表框中選擇“編輯網格”項，并進入其屬性面板，單擊“頂點”按鈕，修改其形狀，并調整其位置，如圖11所示。

12、選中cylinder01，單擊“幾何體”按鈕，在下拉列表中選擇“復合對象”項，單擊“布爾”按鈕，進入拾取布爾卷展欄，點擊“拾取操作對象b”按鈕，在視圖中選擇box02得到模型，同樣的方法也操作另一部分，如圖12所示。

二、材質配置

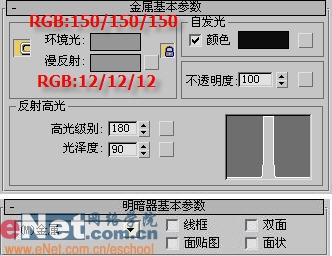

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“明暗器基本參數”卷展欄，在下拉列表中選擇“金屬”項，打開“金屬基本參數”卷展欄，修改相關值，如圖13所示。

2、打開“貼圖”卷展欄，單擊“反射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“光線跟蹤”貼圖，并調整其值為60。如圖14所示。

|||

3、選擇box01，將第一個樣球材質賦予它。

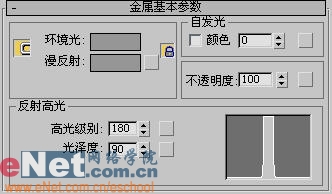

4、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第二個樣球，打開“明暗器基本參數”卷展欄，在下拉列表中選擇“金屬”項，打開“金屬基本參數”卷展欄，修改相關值，如圖15所示。

5、打開“貼圖”卷展欄，單擊“反射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，如圖16所示。

6、將第二個樣球材質賦予cylinder01。

7、為場景添加一泛燈光，并啟用陰影貼圖，最終渲染如圖17所示。
