玉石是每個人都喜愛的飾品，它光滑細膩、溫潤爾雅等特點讓人愛不釋手。今天，我們就通過3dmax9.0來設計一款玉石飾品吧……

先看一下最終效果：

一、繪制圓環

1、啟動3dmax9.0，點擊“創建”命令面板，單擊“幾何體”按鈕，在其下拉列表中選擇“標準基本體”項。點擊面板中的“圓環”工具按鈕，在頂部視圖中一個圓環torus01，并適當修改其尺寸參數，如圖1所示。

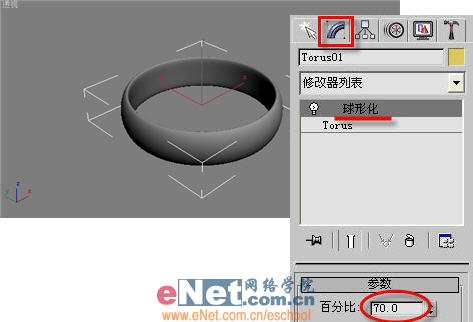

2、在“修改”面板中，點擊“修改器列表”下拉箭頭，選擇“球體化”項，并修改其參數中百分?jǐn)?shù)值為70，如圖2所示。

|||

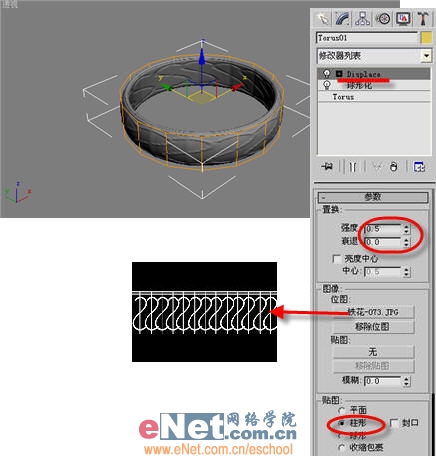

3、繼續在“修改”面板中點擊“修改器列表”下拉箭頭，選擇“置換”項，修改置換、添加已備好圖像貼圖、貼圖形式為柱形等參數。如圖3所示。

二、渲染設置

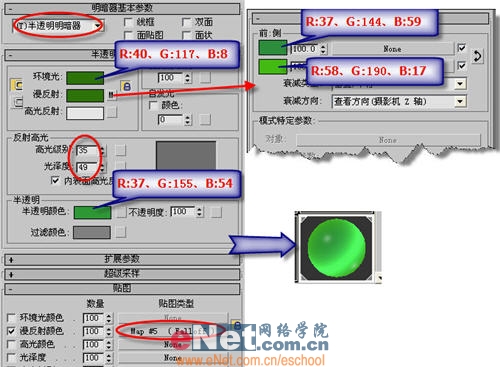

1、點擊工具欄上的“材質編輯器”按鈕，打開編輯面板，選第一個樣球，在“明暗器基本參數”卷展欄中點擊下拉框選擇“半透明明暗器”項，并修改其基本參數，單擊“漫反射”按鈕旁邊的小方框按鈕，在彈出的“材質/貼圖瀏覽器”窗口，選擇“新建”單選框，雙擊右邊列表中的“衰減”貼圖，進入衰減參數卷展欄，修改“前:側”顏色值等項，如圖4所示。

2、點擊高光反射顏色面板，設定紅、綠、藍為154。點擊其后面的小方框，在彈出的“材質/貼圖瀏覽器”窗口，選擇“新建”單選框，雙擊右邊列表中的“位圖”貼圖，指定預先找好的圖片，修改貼圖卷展欄中高光眼色數量為50，如圖5所示。

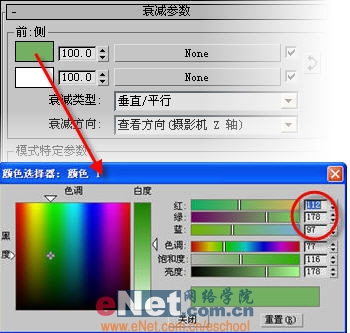

3、點擊“貼圖”卷展欄中反射后面的“none”方框，在彈出的“材質/貼圖瀏覽器”窗口，選擇“新建”單選框，雙擊右邊列表中的“衰減”貼圖，打開其參數欄，修改“前:側”顏色值，如圖6所示。

小提示：此處的反射衰減貼圖的顏色應設置的淺一些，以便表現玉石表面晶瑩剔透的效果。

|||

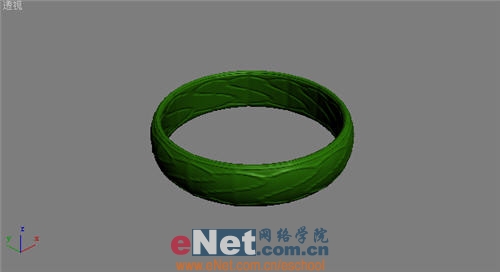

4、通過上述的材質配置，可以看到效果如圖7所示。

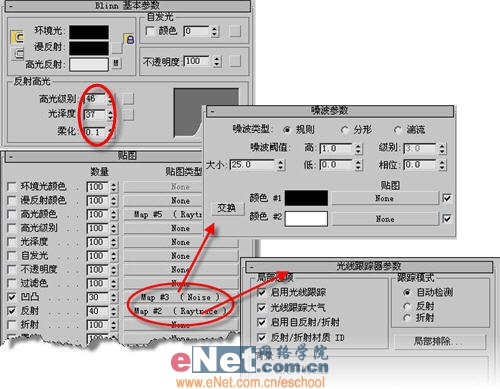

5、為主體添加兩個泛燈光omni01、omni02，分別放置于圓環的上方與左側。繪制一個平面plane01，作為實物放置的平面，同時為它設置材質，環境光紅為0、綠為0、藍為0，在貼圖卷展欄中勾選“凹凸”、“反射”項，并分別為其建立噪波、光線跟蹤貼圖，如圖8所示。

6、最終渲染效果如圖9所示。
