鏡像幾何體

倒轉和柔化 / 銳化

法線在編輯多邊形時起著非常重要的作用，表面的法線要么都朝內，要么都朝外。如果在分離或粘合各種多邊形時，會發現有時它們的方向并不一致，這樣就會造成邊界邊不能正確地合并，也不能正確地進行紋理貼圖。 edit polygons → normals → reverse 命令可以翻轉選定面的正面和反面，從而也就翻轉了它們法線的方向。 reverse and propagate 命令與 reverse 命令的功能類似，只不過它不僅可以翻轉選定的面，也可以翻轉與選定面法線方向一致的面。

柔化 / 銳化功能是 normals 子菜單下的另一個功能，它可以人工判斷多邊形的邊是要柔化還是要銳化。具體步驟如下：

(1) 創建一個多邊形球體并且把它的細分數 (subdivision) 設置為 10 。

(2) 執行 display → custom polygon display 命令，在彈出的對話框中，分別選中 vertices 和 face 選項組的 normals 復選框。

(3) 在 shaded 模式下放大觀察球的頂點，如圖 5-44 所示的法線。

(4) 每一個頂點有 4 個法線，每一個法線平行于相對應的面法線。選取球的上半部分，并且顯示邊。

(5) 執行 edit polygons → normals → soften/harden 命令。

(6) 單擊 all soft(180) 按鈕，然后單擊 soft/hard 按鈕，現在上半球的每個頂點只有一條法線，且和任何面的法線不平行，如圖 5-45 所示。因為現在的邊為軟邊，所以會刪除其他頂點的法線，這時上半球已渲染得相當光滑。

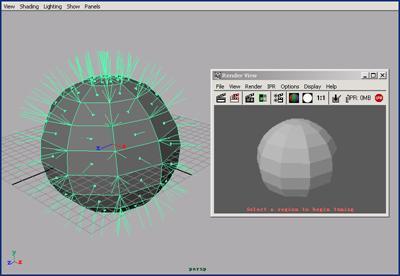

圖 5-44 頂點法線

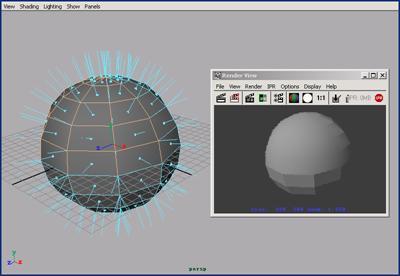

圖 5-45 soften/harden 效果

(7) 打開 attribute editor 對話框編輯球的屬性，打開 polysoftedge1 選項卡。

(8) 打開 poly soft edge 歷史記錄，其中的一項 angle 滑尺設置為 180 ，把這個值減少到 35 以下，就會看到剛才去掉的法線又出現在頂點上，且邊又被銳化 (harden) 了。
