maya編織物建模教程
作者： christer bjorklund

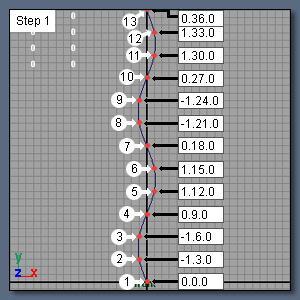

1. 選擇 create>ep curve tool ，在 front 視圖中，先按住 x 鍵打開點捕捉，然后使用鼠標左鍵點擊，從坐標原點開始（ x=0.y=0.z=0 ）繪制曲線，如下圖所示坐標建立一條由 13 個 cvs 組成的曲線。

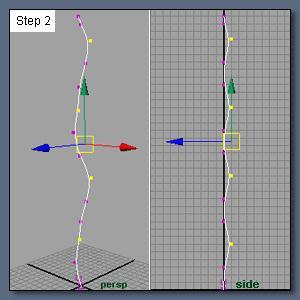

2. 在側視圖中，選中建好的曲線，鼠標右鍵按住，在彈出的熱盒中選擇 control vertex ，選擇第 3 、 6 、 9 和 12 號可控點，按住 x 鍵打開點捕捉，沿 z 軸移動 -1 個單位。

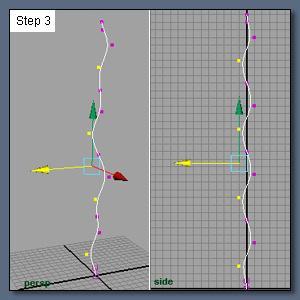

3. 與第 2 步方法相同，選擇第 2 、 5 、 8 和 11 號可控點，沿 z 軸移動 1 個單位，鼠標右鍵點中物體，在彈出的熱盒中選擇 select 。

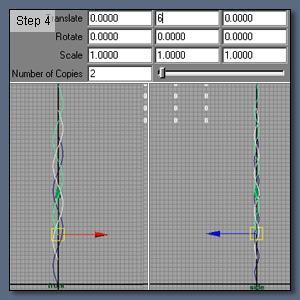

4. 點擊 edit>duplicate 選項框，彈出選項面板，在 translate y 中輸入 6 ， number of copies 中輸入 2 ，點擊 duplicate 。如下圖所示。

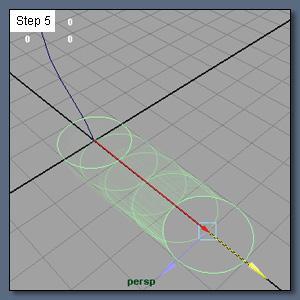

5. 點擊 create>nurbs primitives>circle 選項框，在選項面板中將 number of sections 設為 6 。新建的圓環出現在坐標原點，我們把它沿 x 軸挪動到一邊下一步再用。

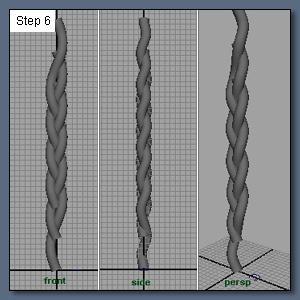

6. 點擊界面左上角的下拉條，選擇 modeling 菜單模式，依次選中圓環和 cvs 曲線，點擊 surfaces>extrude 選項框，彈出選項面板，在 result position 中選中 at path ，在 pivot 中選中 component 并點擊 apply ；再依次選中這個圓環和另一條 cvs 曲線，重復剛才的步驟。按 5 鍵將視圖切換到 shaded 模式，如下圖所示。

注：你可以通過改變圓環的大小來調整 extrudedsurface 的粗細。

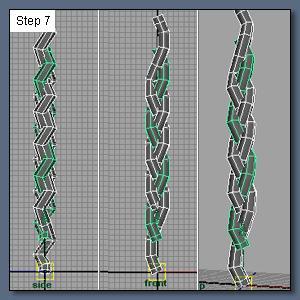

7. 打開 window>outliner 面板，選擇 3 個 extrudedsurface ，在主菜單中選擇 edit>delete by type>history ，回到 outliner 面板，選擇 cvs 曲線和 nurbs 圓環，按 delete 鍵刪除，選擇這 3 個 extrudedsurface ，在主菜單中點擊 modify>convert nurbs to polygons 選項框，在 tesselation method 中選中 control points ，點擊 tesselate 。
在 outliner 面板中選擇 3 個 extrudedsurface ，按 delete 鍵刪除，現在場景中只剩下多邊形物體。

8. 選擇這三個多邊形物體，執行 polygons>combine ，將這三個物體合并成一個物體。
右鍵點擊這個物體并按住，在彈出的熱盒中選擇 face ，如下圖選中兩端的表面并刪除，這樣我們就得到了一段可以重復循環的編織物模型。再次按住右鍵，在彈出的熱盒中選擇 select 。

9. 選擇這個編織物模型，點擊 edit>duplicate 選項框，依次點擊 reset the settings 和 duplicate 。選擇復制的物體，在 channel box (display>ui elements>channel box/layer editor) 的 transtlate y 中輸入 18 ，使其沿 y 軸向上移動 18 個單位。
選擇這兩個物體，使用 polygons>combine 命令合成為一個物體。右鍵點住該物體，在彈出的熱盒中選擇 vertex ，選中所有的點，點擊 edit polygons>merge vertices 選項框，將 distance 設為 0.1000 并點擊 mergevertex 。
現在這兩個合并的物體間的接縫已經焊接上了，如果你還讓編織物更長，只要重復上面的步驟就可以了（注意沿 y 軸移動復制物體的距離要相應從 18 變?yōu)?36 ）。
最后，選擇這個編織物模型，執行 polygons>smooth 。
