選定多邊形

在編輯和復制多邊形之前需要先選定多邊形，最常用的技術是用選擇蒙板并在對象表面用鼠標右鍵選擇組件。也可使用熱鍵和 polygons → edit selection 子菜單。

1. 使用熱鍵選擇

可使用下列熱鍵來選擇多邊形的組件：

f8 ：在對象和組件間切換。

f9 ：選擇頂點。

f10 ：選擇邊。

f11 ：選擇面。

f12 ：選擇 uvs 。

ctrl+f9 ：選擇頂點和面。

要選擇多個組件，先選定一個組件，然后按住 shift 鍵再選另一個組件。圖 5-23 所示的各種多邊形組件的標記菜單。

圖 5-23 多邊形的標記菜單

2. 使用選擇工具

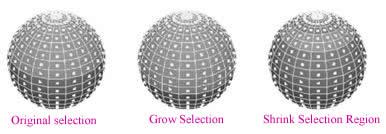

執行 polygons → selection 命令，可以看到選擇工具子菜單， grow selection region 命令使選定的組件增加一個單元； shrink selection region 命令則相反； select selection boundary 命令只選中所選組件的邊界而不選其余的，如圖 5-24 所示。

圖 5-24 選擇組件

convert 命令的功能是把選定的組件元素轉為另一種組件類型，如圖 5-25 所示。

注意：

轉換不是循環的，把選擇的頂點轉為 uv 將使 uv 的區域比開始大許多。

圖 5-25 轉換組件類型

3. 約束選擇

在 selection 子菜單的底部是 selection constrains 命令，它是一個高級工具，下面是這個工具的某些功能：

● 可限制選擇的特定區域，例如邊界組件或內部組件。

● 可以僅選擇硬邊或僅選擇軟邊。

● 可以僅選擇三角形面、或四邊形面或其他多邊形面。

● 可以隨機選擇組件。

● 可以擴展或縮小選定的區域，或者選擇選中區的邊界。

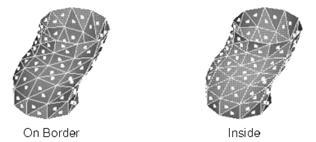

圖 5-26 是一些多邊形約束選擇示例?；蛟S已經注意到 n 邊形表面看起來像四邊形或三角形，很容易將兩者相混淆。但數一下它的頂點或邊時，便會發現 n 邊形的邊 數多于 4 個。所有的 n 邊形面都有相連的小面把它的邊分成兩部分和 3 個頂點。如果選中 custom polygon display options 對話框上的 triangles 復選框就可以判定是不是 n 邊形。

圖 5-26 選擇約束

selection constraint 對話框的內容隨所要約束的組件類型而變，最好是選擇所需組件，然后再打開該對話框。另一個方法是在關閉這個對話框之前確保單擊過 contrain nothing 按鈕。

移動多邊形組件

可使用操作手柄移動、旋轉或縮放多邊形組件。此外，還可以用 edit polygons 菜單的 move components 命令來平移、旋轉和縮放組件。

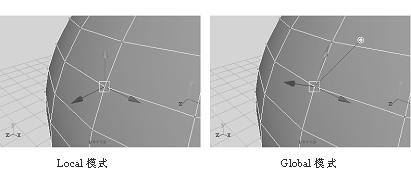

move components 命令有 local 模式和 global 模式之分?？梢酝ㄟ^單擊切換手柄在兩者之間進行切換，如圖 5-27 所示。在 local 模式下， z 軸總是指向法線方向。

圖 5-27 模式切換

擠壓和復制面

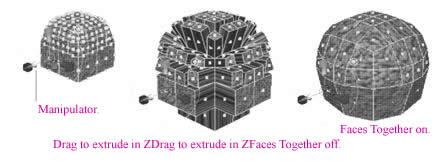

在 polygons 菜單上有 duplicate face 和 extrude 命令用于對面的操作。使用這兩個命令，既可以使處理的面連接在一起，也可以通過 polygons → tool options → keep faces together 命令使處理的面分離，如圖 5-28 所示。

注意：

盡管復制后的面不是原來的面，而是變?yōu)閺脑级噙呅螌ο蠓蛛x出來的單獨對象，但仍可以在 duplicate face 屬性對話框中關閉 separate duplicate face ，使它們?nèi)匀皇且粋€多邊形對象的組件。
