顯示多邊形

maya 提供了很多方法來對多邊形做不同的顯示：

● display → polygon components 命令：這是一個最為簡單直接的方法。

● display → custom polygon display 命令： 提供更多的細節并能夠控制一個以 上的多邊形顯示。

● window → setting/preferences → preferences( 進入 display polygons 項目 ) ：讓用戶能更詳細地控制多個多邊形的顯示，類似 custom polygon display 對話框。

● attribute editor 的 shape 選項卡 ( 進入 mesh component display 項目 ) 命令：對選擇的多邊形顯示進行控制。

下面介紹其他的關于多邊形表面的顯示選項。

1. 顯示頂點

用戶可在多邊形未被選中時設置頂點是可見的。頂點法線也可設為可見。系統默認的情況下，在 custom polygon display options 對話框中，頂點的 backface culling 選項是設置為打開的。但若設置為 off 也沒有什么影響，如圖 5-16 所示。

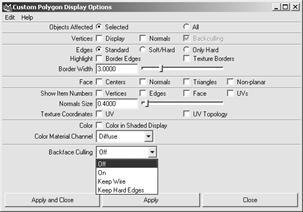

圖 5-16 custom polygon display options 對話框

有 3 種模式可選擇表面，這在只選擇表面的正面時是非常有用的 (attribute editor 和 custom polygon display option 對話框?qū)λ鼈冊谖淖稚系谋硎錾杂胁煌?) 。

● wire( 或 keep wire) 模式禁止捕捉背面的頂點和表面，僅能選擇邊。

● hard(keep hard edges) 模式類似 wire 模式，只是它不顯示內表面網格。

● full( 或 on) 模式根本不顯示背面的部分，因此不能選擇背面的任何東西。

圖 5-17 是 3 種模式的圖解。

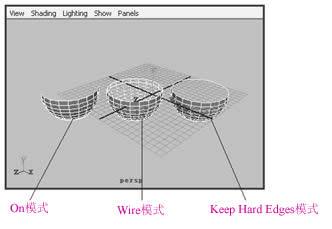

圖 5-17 3 種不同的背面顯示模式

2. 顯示邊和邊界

custom polygon display options 對話框的下一個區域的設置控制邊和邊界如何顯示。邊可以以下面 3 種方式顯示出來。

● standard ：顯示所有的邊。

● soft/hard ：以虛線的形式顯示軟邊。

● only hard ：僅顯示硬性 (hard) 邊。

系統默認情況下，不選中 border edges 復選框。當選中該復選框時，邊界邊是以粗線顯示。它的默認寬度是 2 ，但也可以增加該寬度。該對話框也提供了 texture borders 復選框，選中它可以顯示紋理起點和終點的 uv 位置。

另外，也可以執行 edit polygons → normals → soften/harden 命令來轉換邊界的顯示形式，效果如圖 5-18 所示。

圖 5-18 多邊形邊界的顯示形式

3. 顯示面

在 custom polygon display options 對話框中，關于顯示面 (fale) 的復選框有 centers 、 normals 、 triangles 和 non-planar 。如果面不是三角形面， triangles 復選框有效，它以虛線組成的三角形顯示面。

注意：

對于面顯示的 triangles 復選框和 triangulate 功能不同，后者實際上添加邊至面，使用 triangles 復選框，該表面本身不會發生變化，它只顯示三角形。

圖 5-19 是不同的顯示設置時面的顯示效果。

圖 5-19 彎曲面的顯示

4. 顯示數字

創建面、邊和其他元素的順序影響到使用它們的方式，通過 custom display option 對話框中的 show item numbers 選項組的設置，可以按照創建時的順序顯示頂點、邊、面和多邊形表面 uv 的序列號。圖 5-20 分別給出了多邊形各頂點的數字。

圖 5-20 顯示頂點數字
