solidworks繪制三維零件模型很簡單，想要?jiǎng)?chuàng)建一個零件模型，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大?。?4.0GB更新時間：2018-03-07

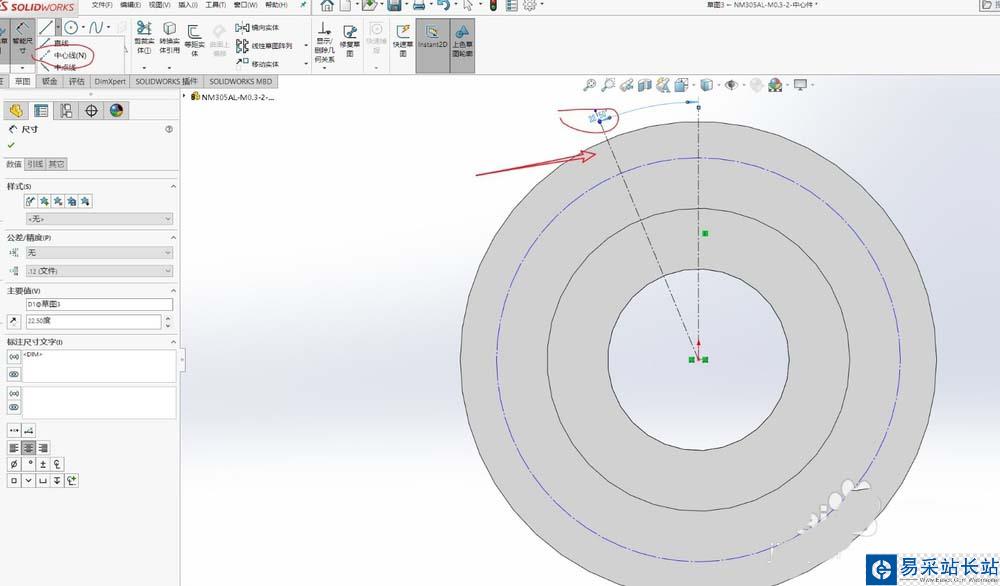

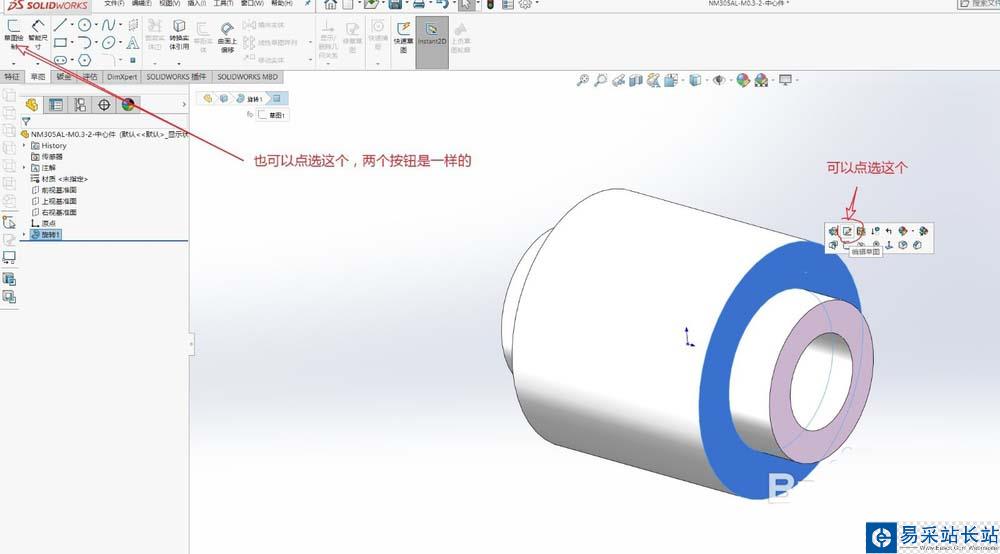

1、打開上一次畫的旋轉體，選擇一端平面為草圖平面，如圖

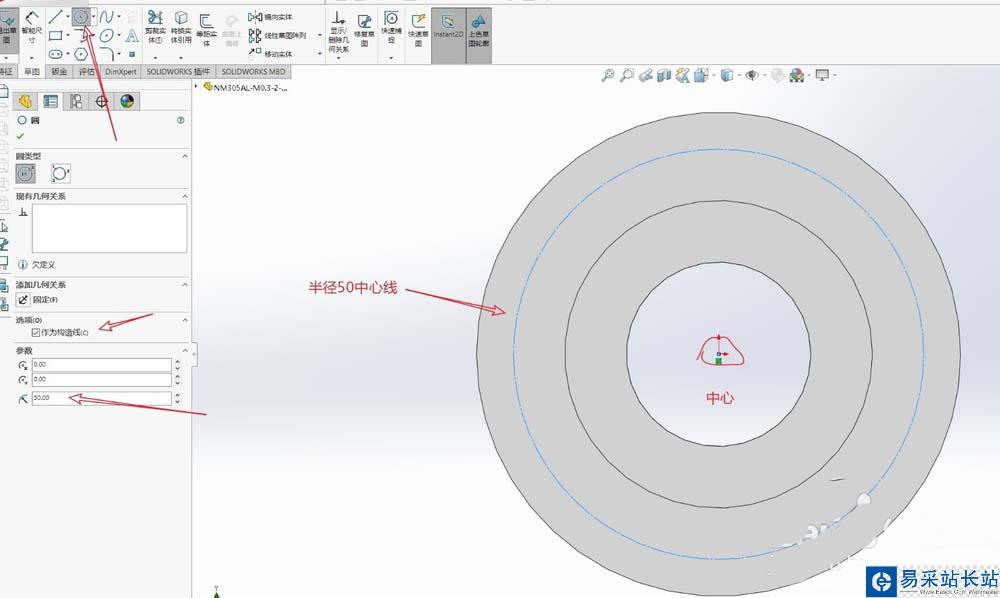

2、選擇畫圓工具，以旋轉體的中心為中心畫一個半徑50mm的圓，如圖

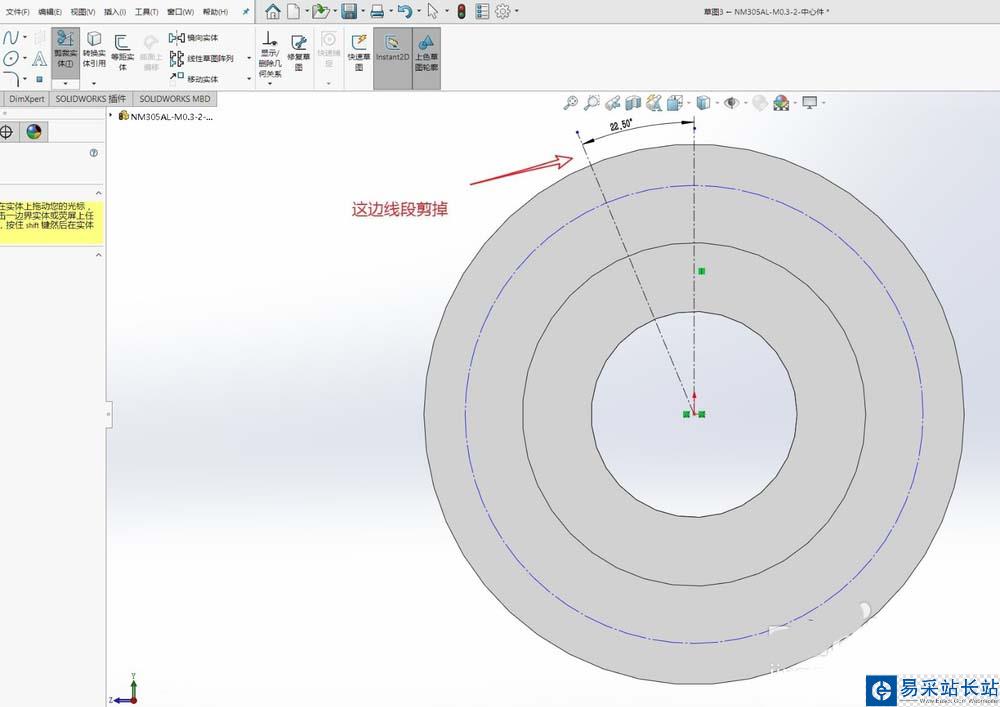

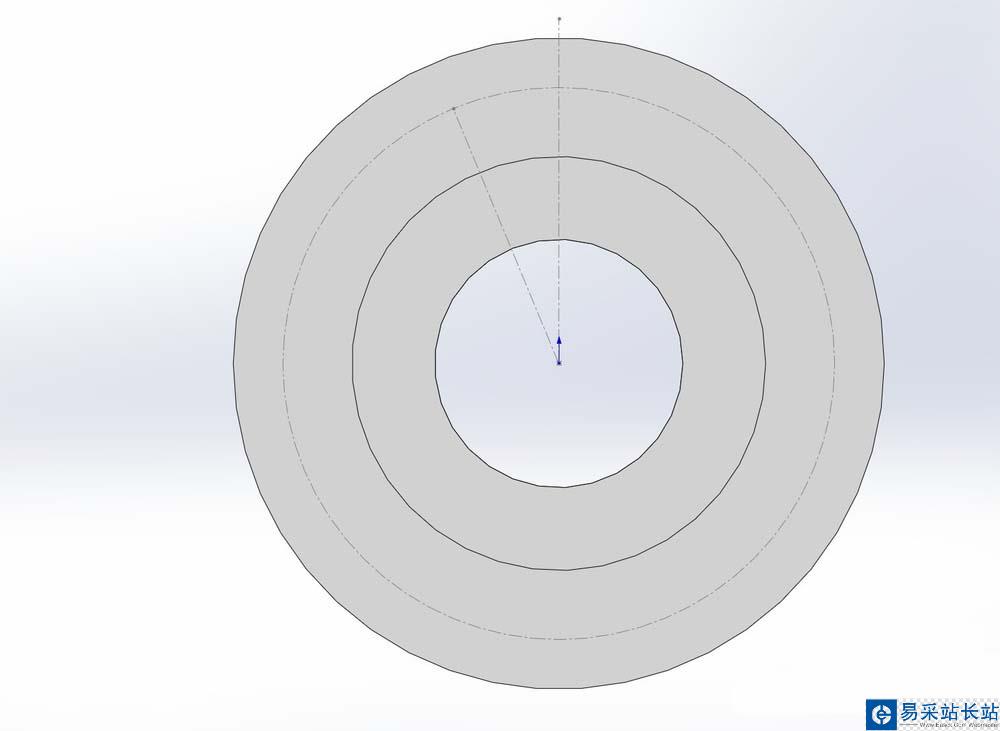

3、用中心線畫一個22.5度的夾角，凸出圖的線剪掉，畫好后選擇退出草圖，如圖

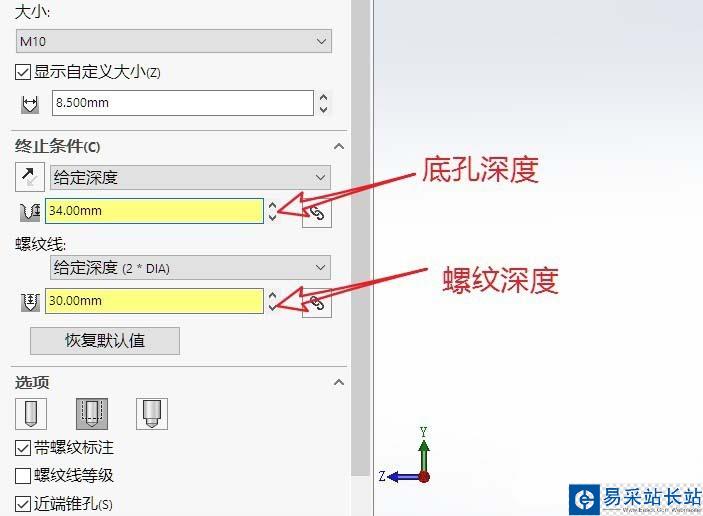

4、用特征 - 異型孔向?qū)?，再編輯螺紋孔大小，孔類型選：直螺紋孔，標準選“ISO”，大小選“M10”終止條件選“給定深度”，底孔深度為34，螺紋有效深度30mm,

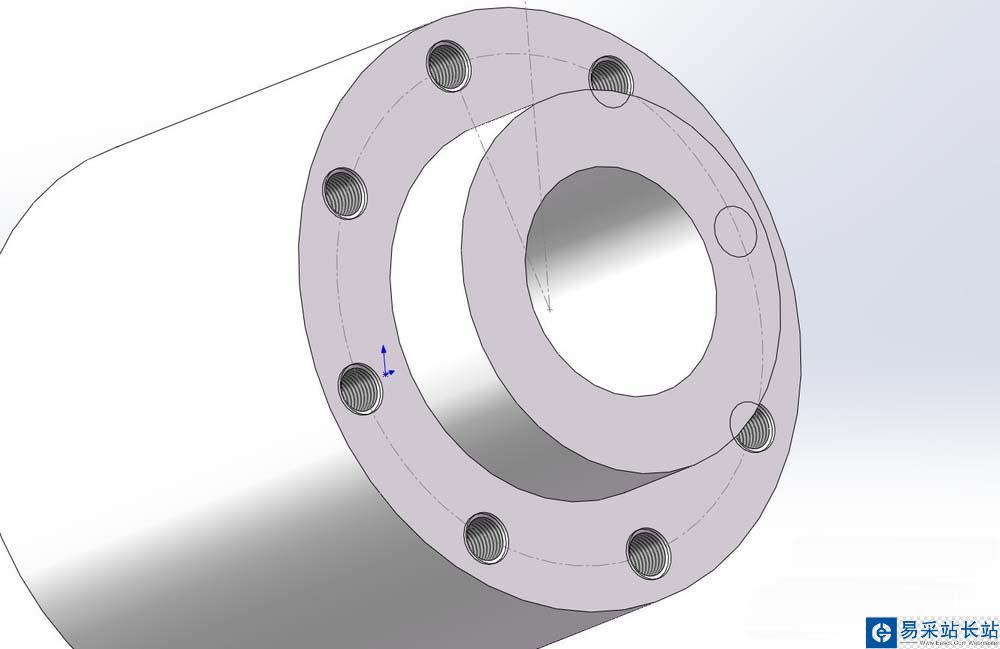

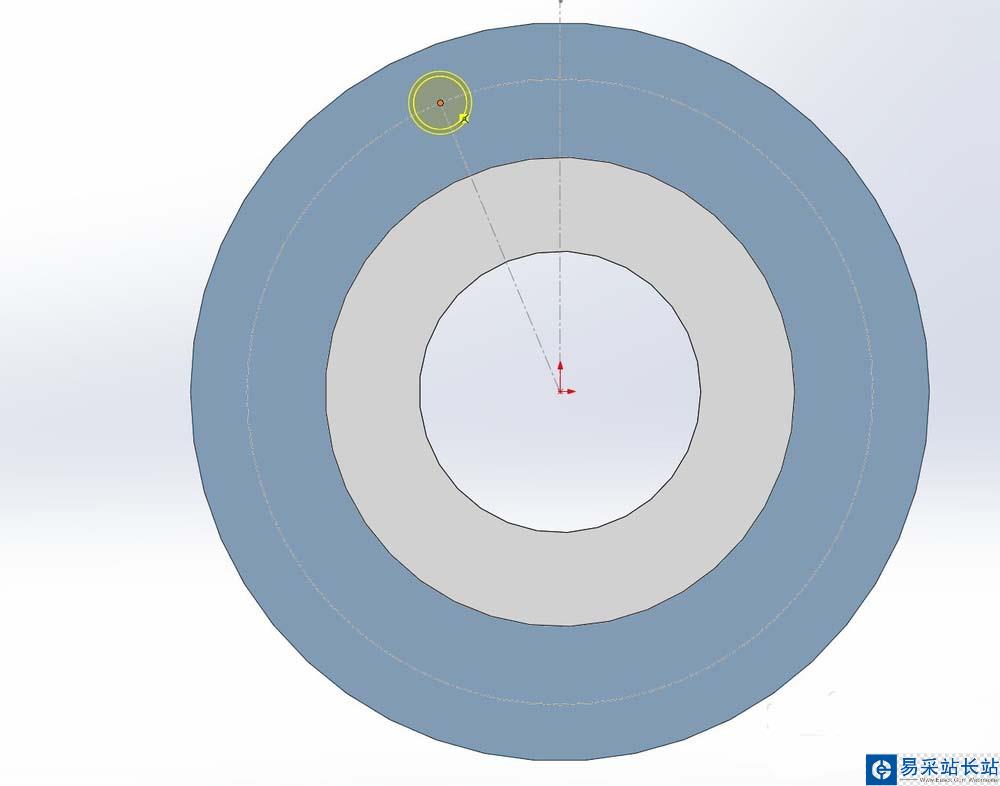

5、全部條件選好后，點選位置，選擇螺紋孔放置的平面，選擇之前的草圖平面，選擇交點放置螺紋孔，打勾，螺紋孔就畫好了，如圖；

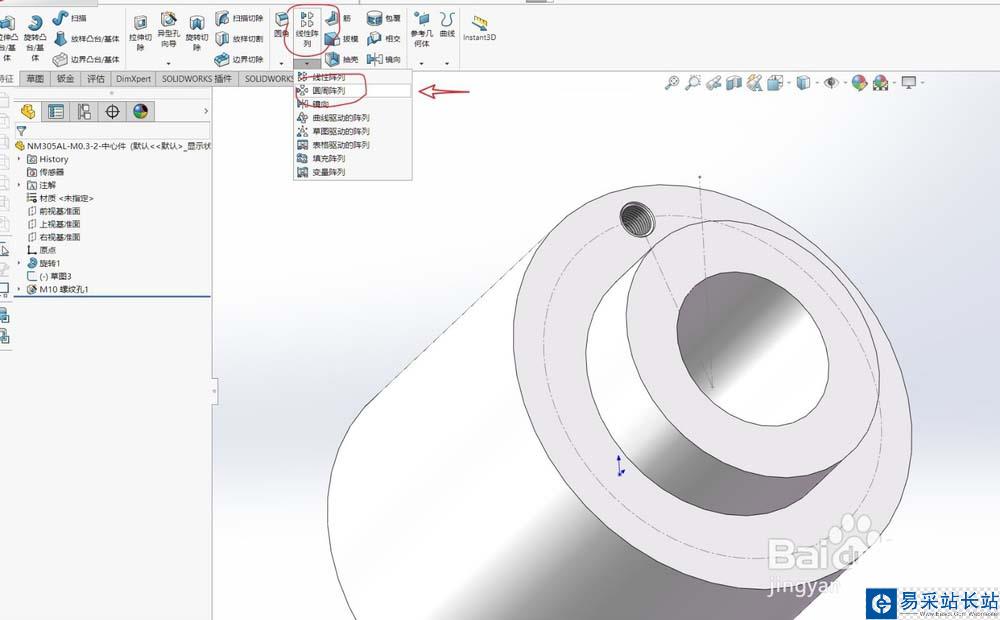

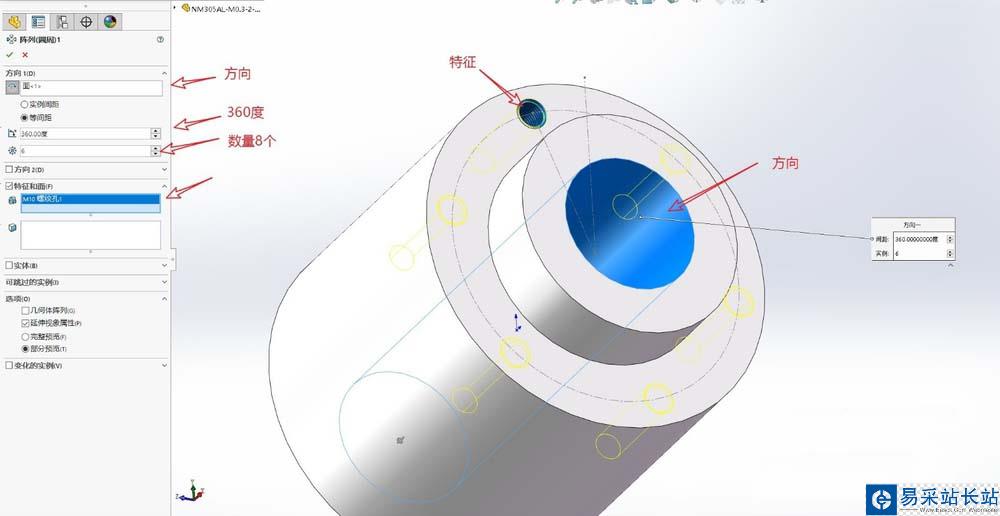

6、選擇線性陣列下拉的圓形陣列，方向選45內孔壁，角度360度，數量8個，特征選M10螺紋孔，打勾，螺紋孔就畫好了，如圖。

以上就是sw繪制內螺紋孔和陣形零件的教程，希望大家喜歡，請繼續關注錯新站長站。
