SolidWorks想要建模軸承零件，該怎么建模三維立體零件呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2018 SP2.0 Premium 64位 多語中文特別版(附破解文件+安裝教程) 軟件大?。?4.0GB更新時間：2018-03-07

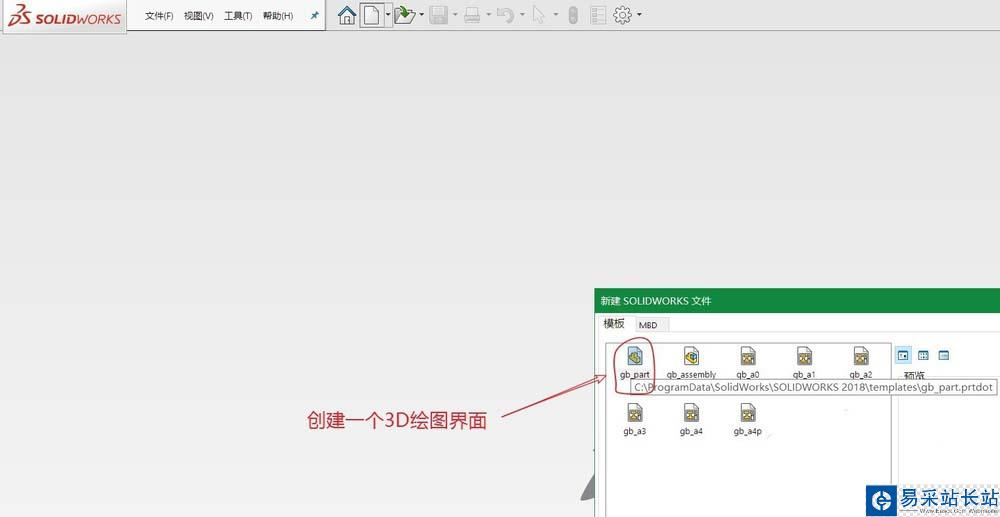

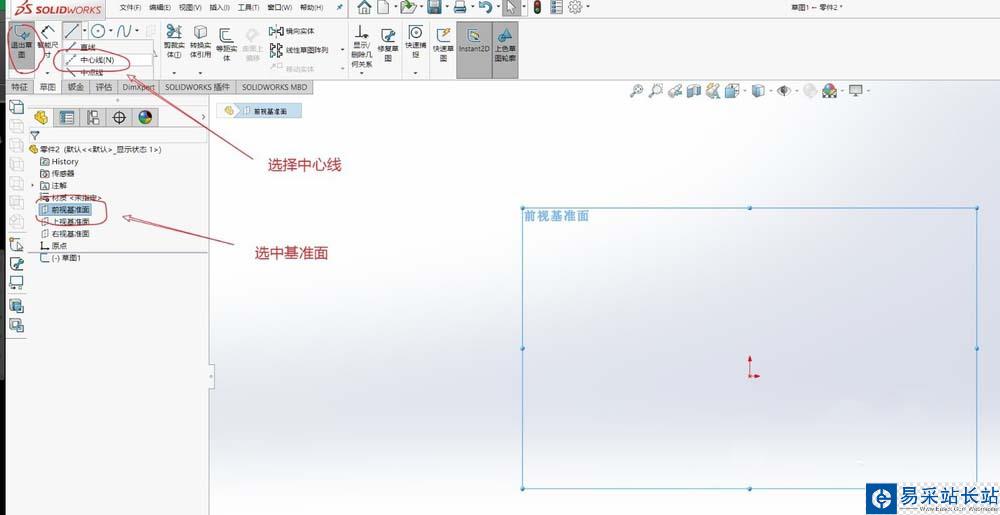

1、打開【SOLID WORKS】創建3D界面，選中一個基準面，選擇草圖 - 直線下拉 - 中心線；以原坐標點為中心點，畫一條水平的直線

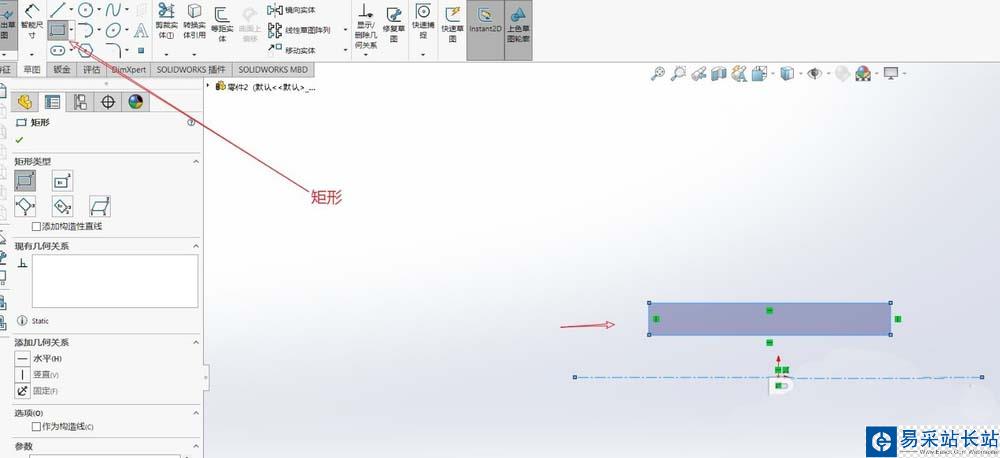

2、用【矩形】在中心點一邊畫一個矩形，如圖；

3、用【矩形】在前一個矩形邊上再畫一個小矩形，如圖；

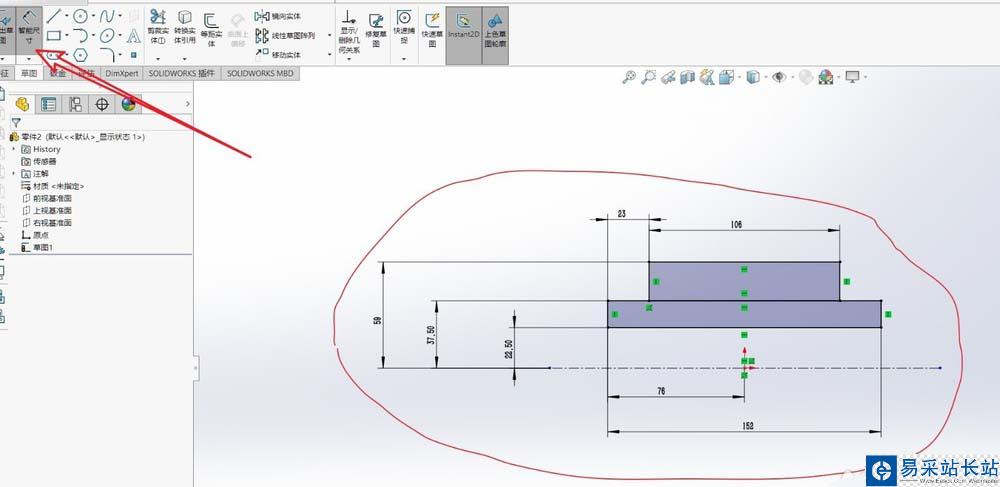

4、大概的圖形已經出來，用智能尺寸來修改圖形尺寸，把圖形改成實際尺寸，如圖；

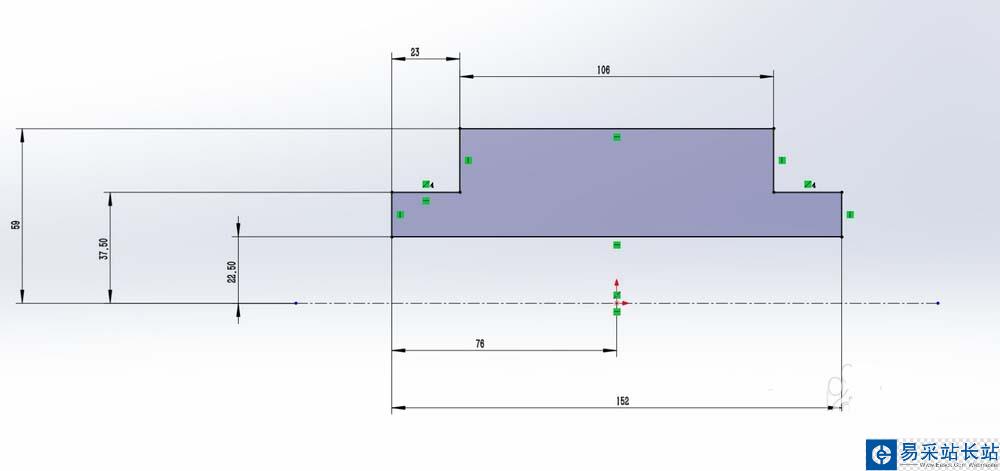

5、把多余的線段刪除，選擇【剪裁實體】 - 強勁剪裁；如圖

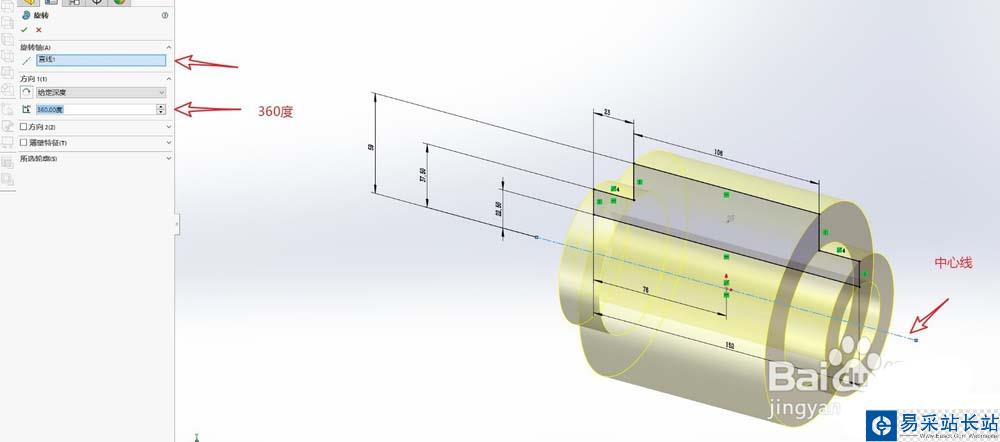

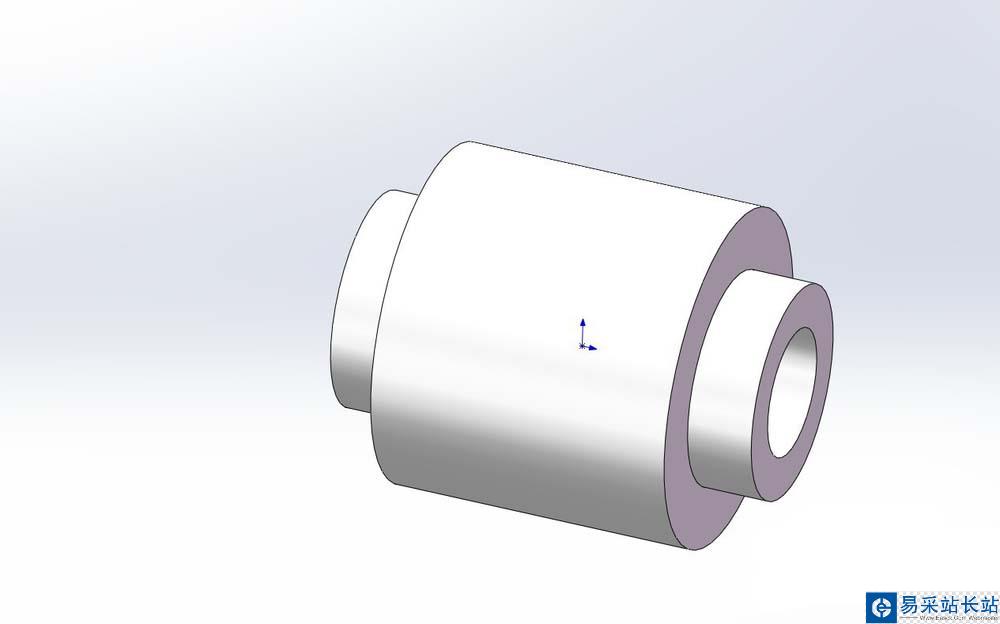

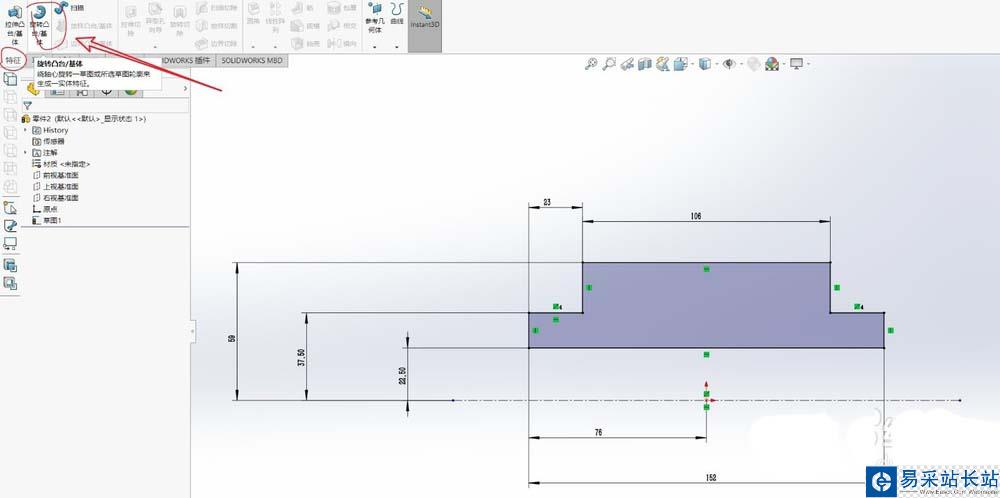

6、草圖畫好了，選擇特征 - 旋轉凸臺，以中心線為旋轉軸，角度為360度，點打勾，3d 圖就畫好了

以上就是SolidWorks建模軸承模型的教程，希望大家喜歡，請繼續關注錯新站長站。
