在工作過程中，用到了SW中拉伸特征中的從曲面開始拉伸，感覺很有趣，有很多東西都沒有注意到，仔細的研究了一下，得到一些經驗，希望對大家有一些幫助。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

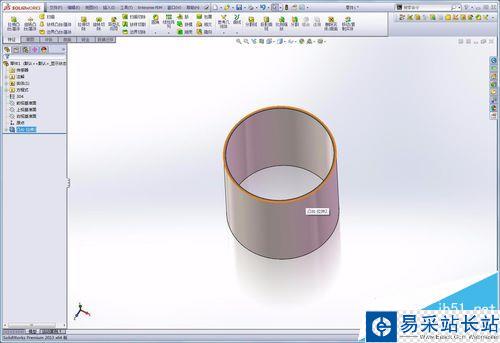

1、先拉伸出一個筒體，這實際上可以作為原料。

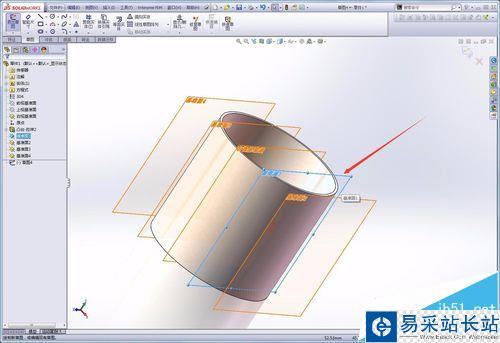

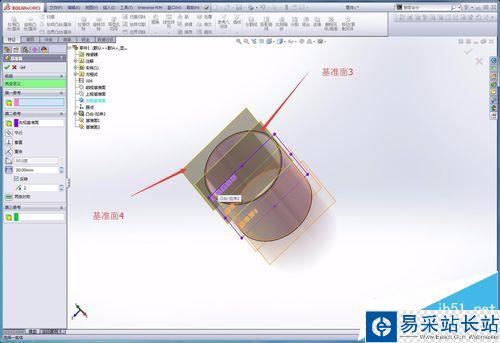

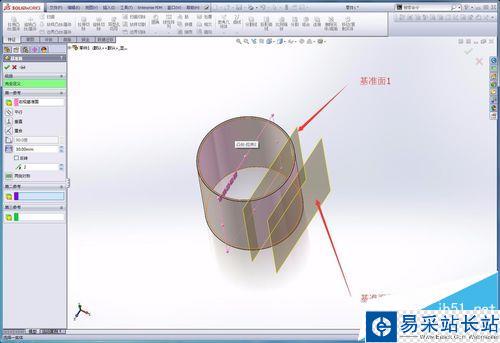

2、正式的步驟來啦，利用右視基準面做出四個輔助基準面。這樣我們就可以使用者五個基準面

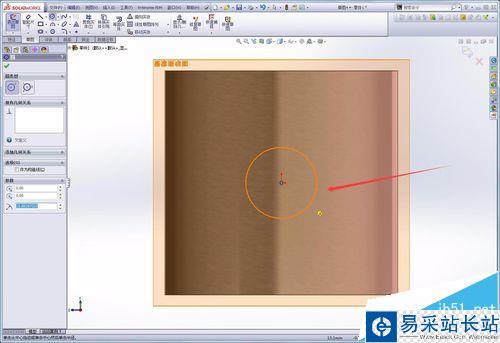

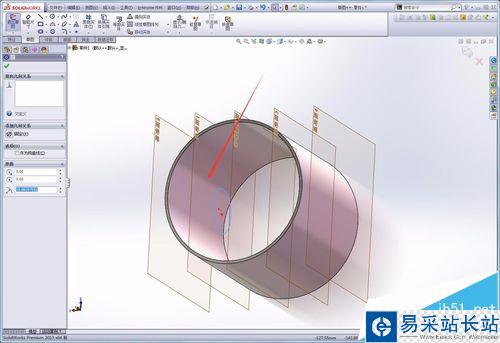

3、從基準面1開始，先在基準面上畫草圖，畫一個簡單的圓

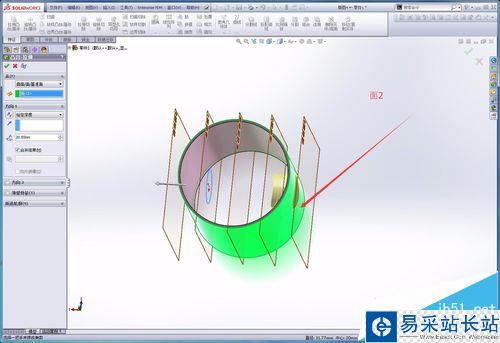

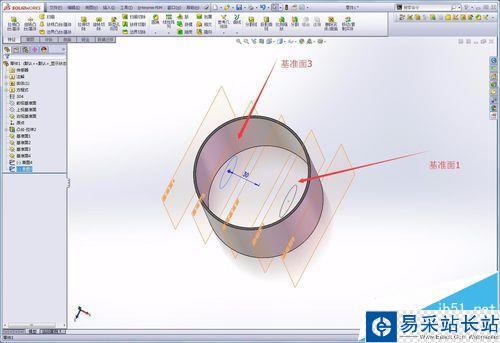

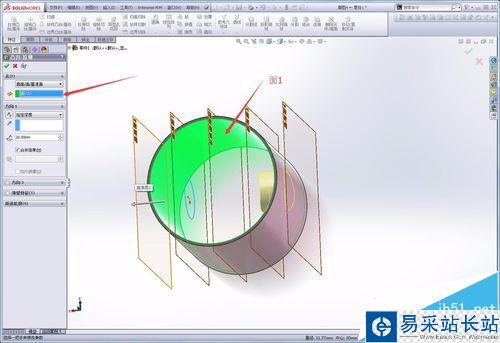

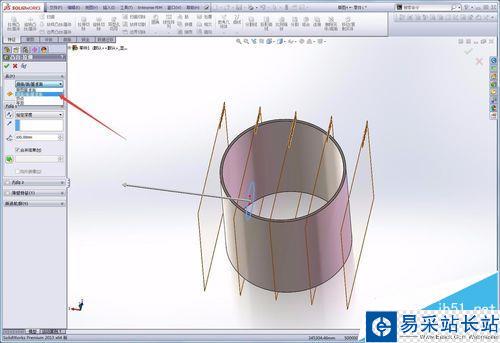

4、特征-拉伸，選擇從曲面/面/基準面開始拉伸，選擇曲面，在這里只有兩個曲面可以選擇，分別選取查看效果，會發現無論是選取哪個面，從曲面開始拉伸的曲面都是在基準面3那一側，為了做一個對比，下一步我們?cè)诨鶞?zhǔn)面3做草圖。

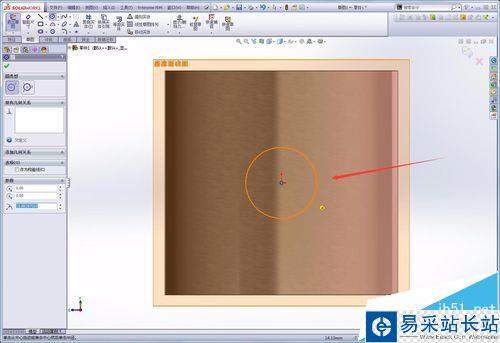

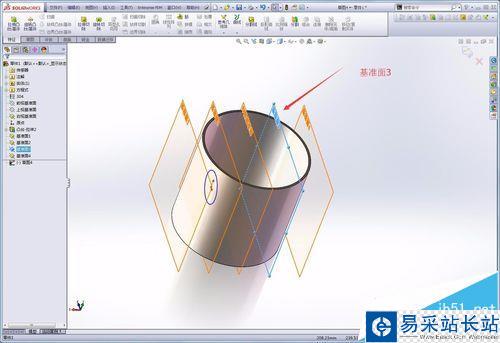

5、在基準面3上畫一個圓。

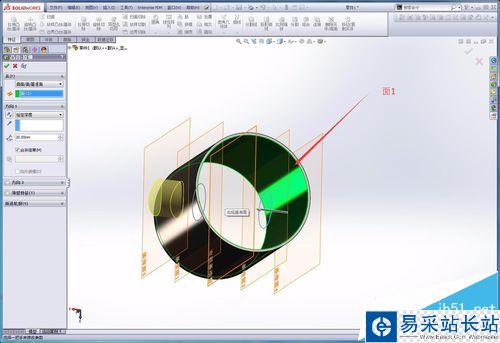

6、和步驟4相同的操作，來看看拉伸的效果，結果是從曲面開始拉伸的曲面總是在基準面1那一側，在這里大家就要注意拉伸前基準面的建立是有規律的，為了有更好的效果，下一步分別使用基準面2和基準面4來拉伸

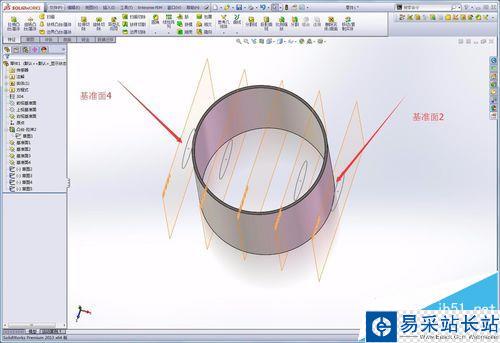

7、在基準面2和基準面4上繪制草圖

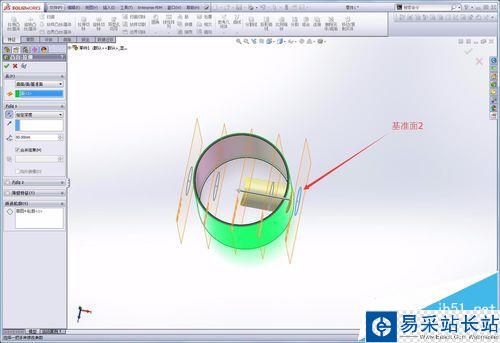

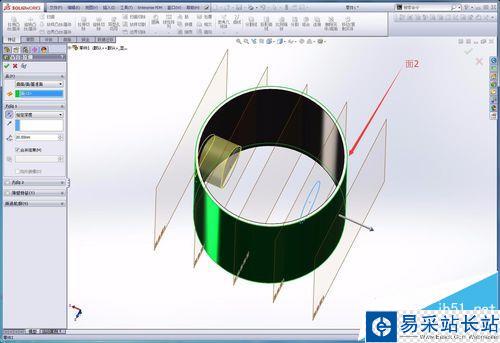

8、和步驟4相同的操作，得到的結論是從曲面開始拉伸的曲面總是在離基準面較近的那一側。
