在使用SolidWorks進行產品設計時,常用的標準件(如螺栓、螺母、墊圈等)通?？梢栽诎惭b了SolidWorks Toolbox插件后調出使用,而許多標準件在Toolbox并不存在,不能從插件中直接調用。在用到這些零件時,設計人員常常因其尺寸、規格不同而進行重復設計,效率低、工作量大。所以我就以“GB/T 848小墊圈”為例，講解SolidWorks中系列化零件的創建方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

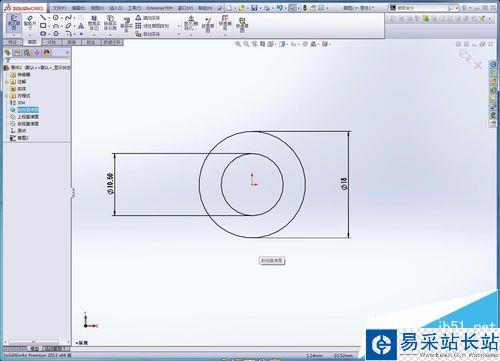

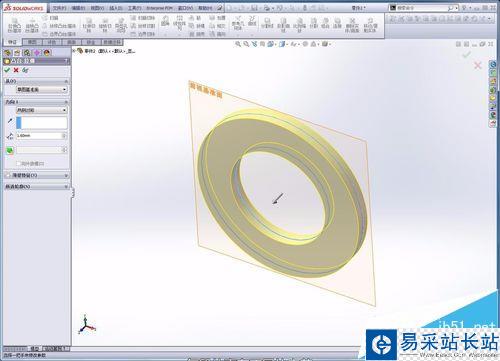

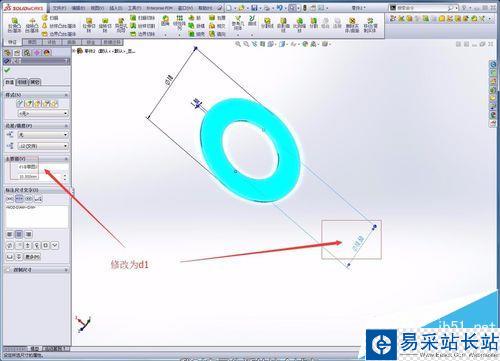

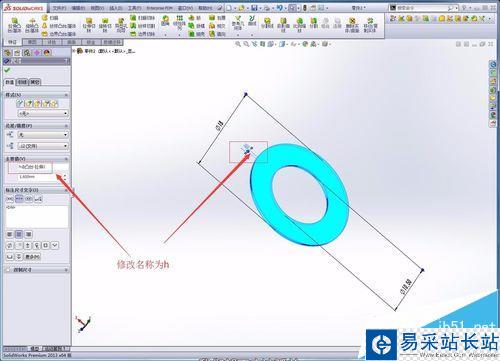

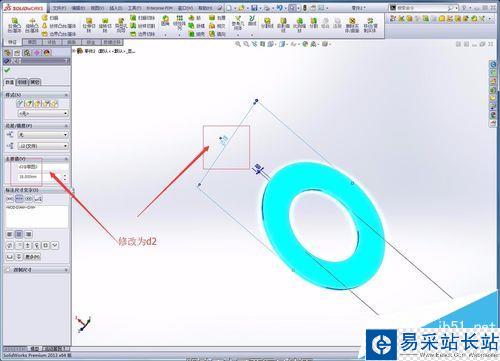

1、新建零件，以上視基準面繪制草圖，畫兩個同心圓，標注尺寸，對稱拉伸，以公稱規格10為例。內徑d1=10.5mm，外徑d2=18，厚度h=1.6。拉伸好后統一將三個尺寸的名稱修改為標準上的名稱。

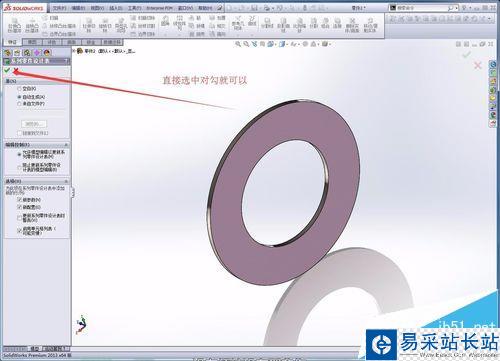

2、插入-表格-設計表

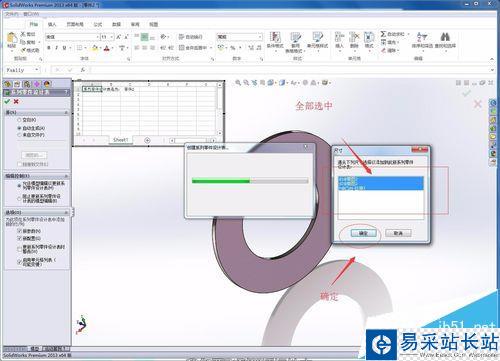

3、選中所有系列化的尺寸參數，將尺寸參數加載進設計表

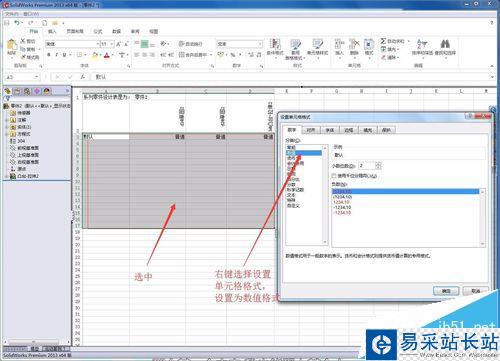

4、設計表加載出來后將尺寸的數值區域格式改成數值格式。調整表格的列寬讓數值顯示出來。

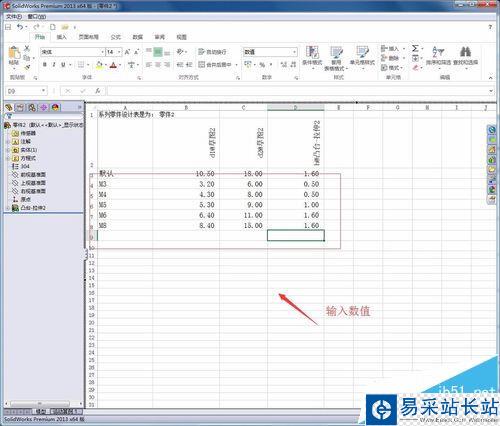

5、然后將GB/T848中的各種規格的小墊圈尺寸值輸入表格中，如下圖示（在這里輸入只有一部分規格）

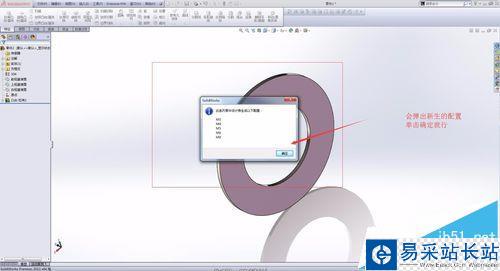

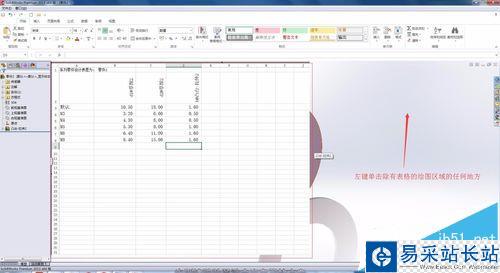

6、當數值輸完后，單擊空白區域，就會生成新生的配置，確定即可

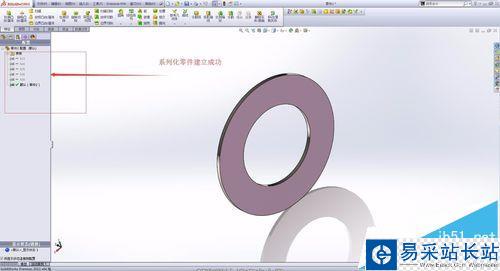

7、成功，系列化零件創建成功。
