solidworks功能十分強大，方便各個工業行業。其中焊件功能也使設計框架變得簡介快速。本條只是粗淺掩飾如何使用焊件的3d草圖繪制和結構構件使用。其中更多功能之后將作進一步描述。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

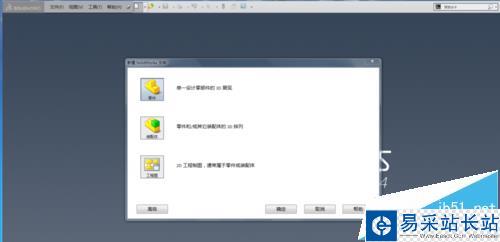

1、點開新建，雙擊零件按鈕，新建一個工作區域。

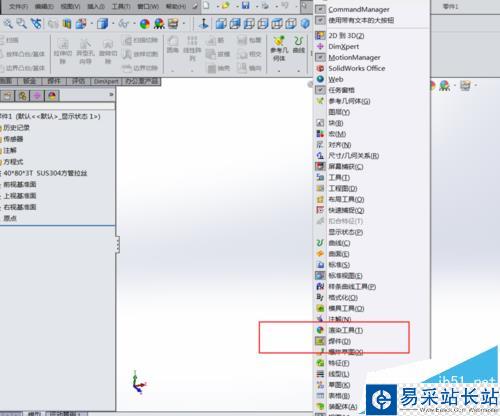

2、有的工具欄沒有焊件功能，右擊工具欄選擇焊件功能。

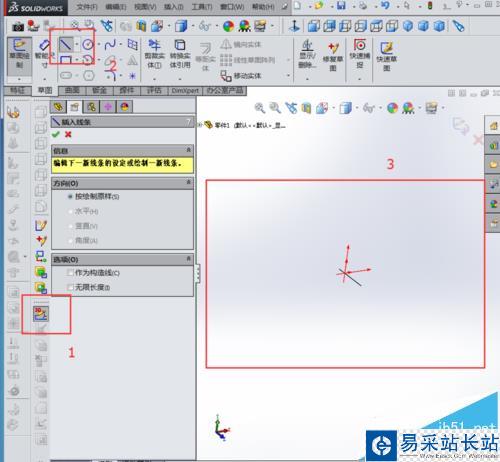

3、選擇3d草圖，選擇直線繪制所需要框架的模型線條。

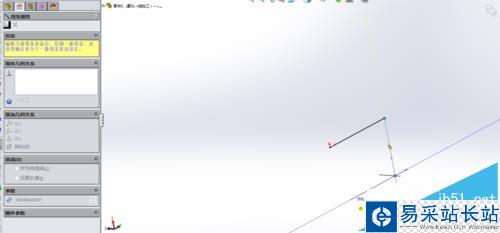

4、注意：此工作區域與之前平面基準面有變化，是在空間內繪圖。tap鍵用來切換方向，默認空間有x，y，z三個大方向，不斷的切換方向繪制所要的模型。（建議邊畫邊移動視圖。）

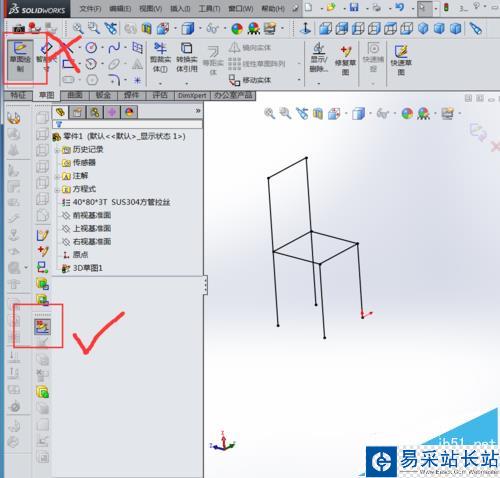

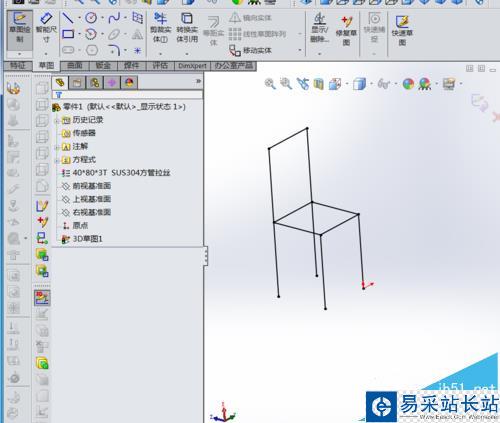

5、繪制結果如圖所示，注意點擊焊件當中的草圖退出，點之前使用的草圖無法退出。

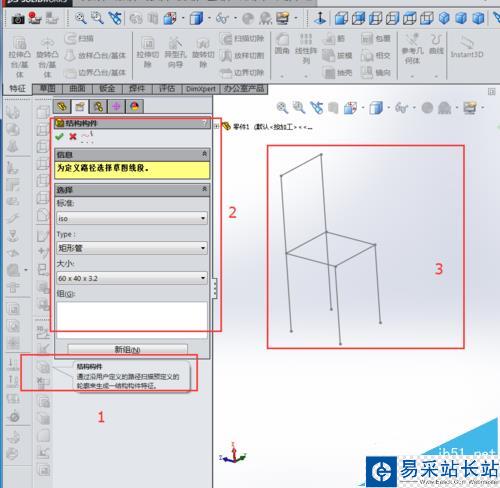

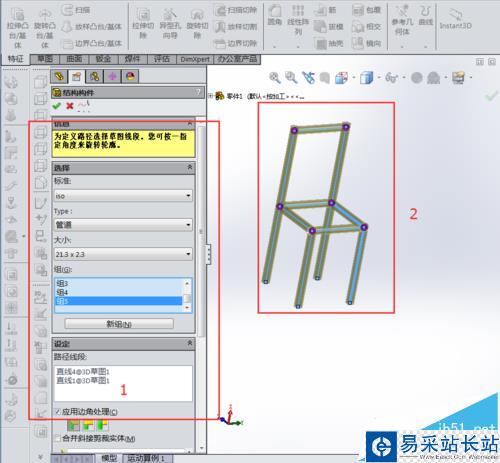

6、退出之后選擇結構構件，選擇需要的標準。（之后的經驗會出自己定義設置結構構件）。選完之后直接點選3d草圖的線條就行。點選不了就換新組。（注意組與組的分離，以后的焊接清單中會用到，也能拆分成單個零件便于工程圖輸出）
