在用SolidWorks出工程圖時需要標注公差，本文介紹一種高效的公差標注方法，可以快速的標注尺寸的上偏差、下偏差、基軸制配合、基孔制配合、形位公差等信息。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、在SW中打開一張工程圖

2、單擊KYTool插件菜單的【公差查詢標注】圖標，打開此功能

3、單擊選中工程圖上的需要標注公差帶的尺寸。

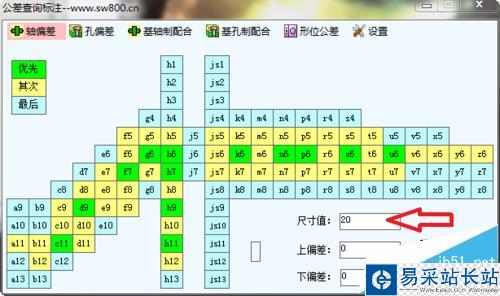

4、在KYTool公差查詢標注窗口中可以看到已經顯示出當前選中的尺寸的尺寸值

5、在上圖所示的窗口中選擇要查詢的類型，有“軸偏差”“孔偏差”“基軸制配合”“基孔制配合”“形位公差”，選擇當前需要標注的類型。

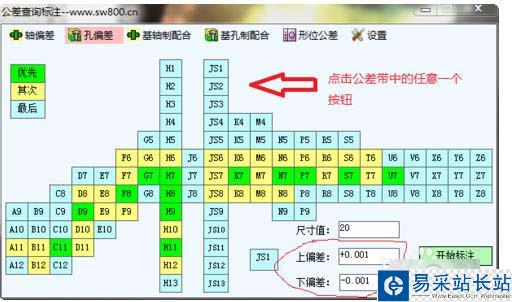

6、選擇公差帶：公差帶有“優先”“其次”“最后”之分，用不同的顏色加以區分。點擊任意一個公差帶按鈕，程序會自動從后臺數據庫中找到當前選中的尺寸的上偏差和下偏差，并顯示在文本框中。

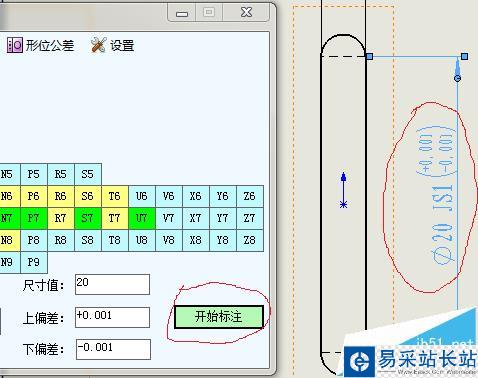

7、點擊右下角的開始標注按鈕，插件自動在工程圖的當前選中尺寸中加入公差信息。

8、到此為止，已經完成了一個尺寸的公差設置，接著點選其它尺寸標注公差，直到完成所有的尺寸為止。

補充：標注公差的樣式可以在設置中設定，比如公差的小數位數，是否顯示括號，上偏差和下偏差的排列方式等等。

注意事項：

如果公差標注后發現不正確，無需手工修改，只需點一下這個尺寸，然后回到選擇公差帶窗口重新選擇即可

凱元工具KYTool的公差查詢標注功能是開放的，沒有使用限制。
