該經驗為大家分享一篇solidworks怎么繪制四桿機構（含裝配、動畫）的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

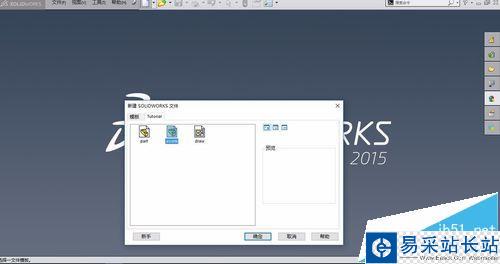

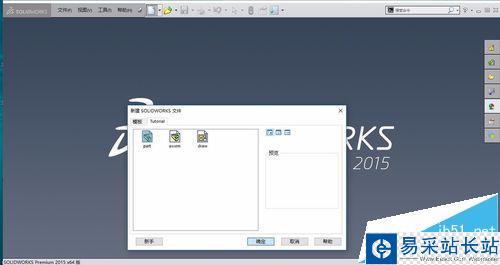

1、首先，打開solidworks軟件，本經驗以solidworks2015為例進行分享，其他版本的軟件都能使用到該教程。然后我們新建一個零件，點擊確定即可。

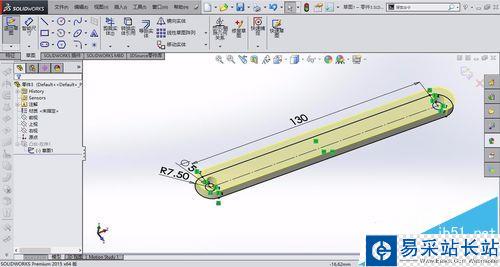

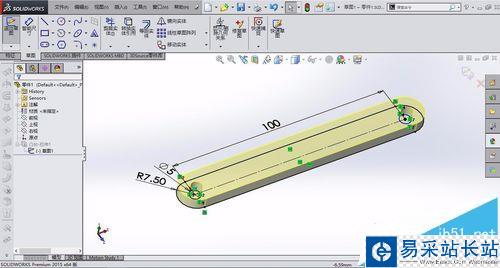

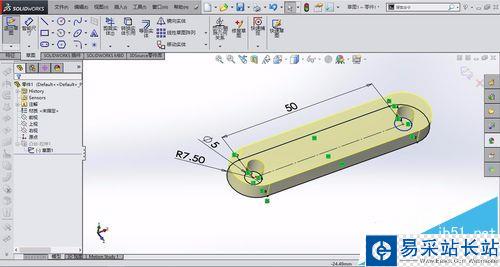

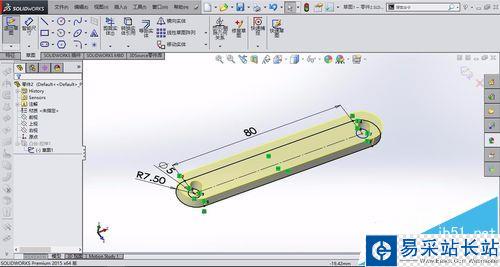

2、我們利用拉伸凸臺的命令繪制4個零件，4個零件均為連桿，連桿的大小如下圖所示，長度分別為50、180、130、230mm，厚度設為5，完成拉伸凸臺的創建。

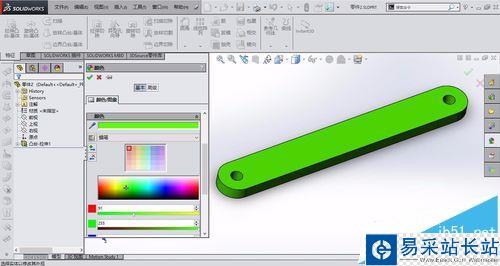

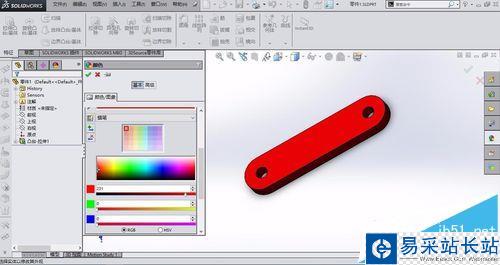

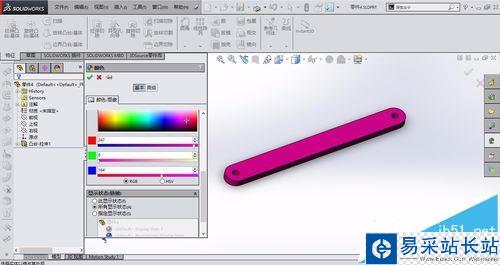

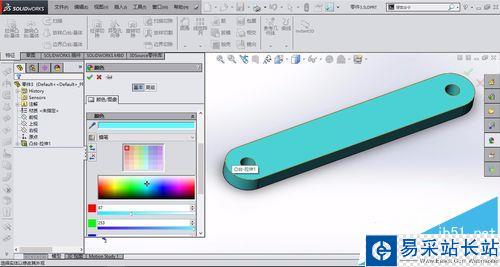

3、完成拉伸連桿的創建之后，為了區分明顯，我們可以用更改外觀來顯示不懂顏色，完成后點擊保存，命名分別為零件1、2、3、4。（tip：可另存為再修改）

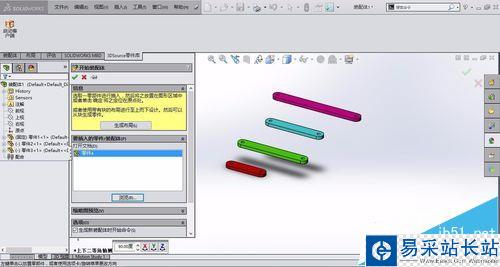

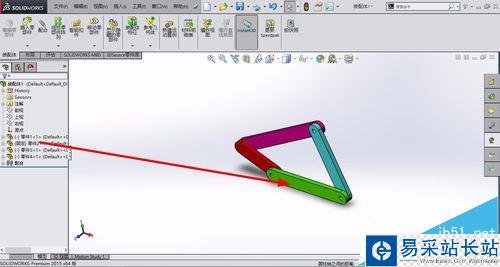

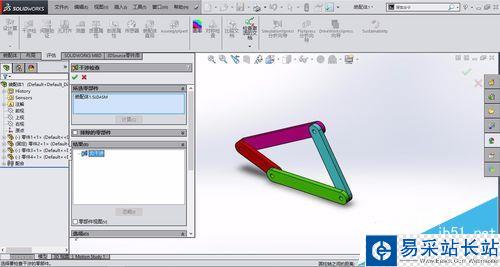

4、然后我們新建一個asm文件，裝配體文件，將上述的四個零件通過同軸心和重合裝配在一起，而長度為100的零件2為固定，同時通過模型干澀來檢查是否存在干涉

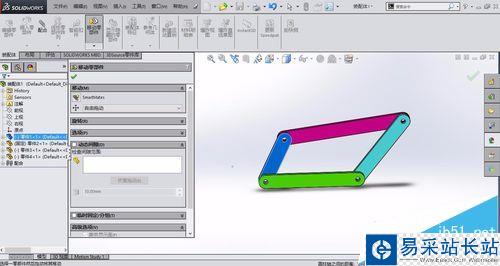

5、我們可以通過手動驗證該連桿機構是否能正確運動，可以點擊移動零件，鼠標拖動零件1，就能查看出是否符合我們的要求。我們繪制的機構為曲柄搖桿機構。條件為最長加最短之和要小于另外兩桿之和

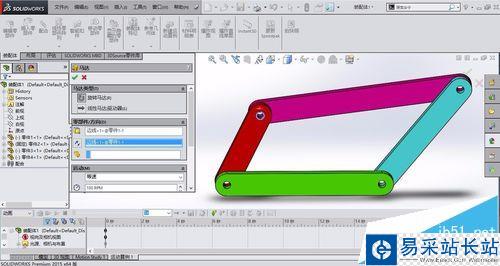

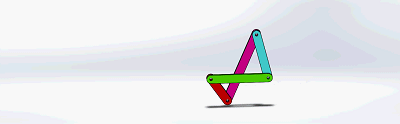

6、點擊新建運動算例，點擊馬達圖標，將馬達安裝在零件，做旋轉運動，然后再點擊計算，這時就會自動的生成動畫，如下圖所示為動畫。
