該經驗為大家分享一篇solidworks怎么繪制骰子的教程。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、首先，雙擊或者右鍵打開我們的solidworks2015軟件，其他版本的軟件都能使用該教程。然后新建一個零件，點擊確定。

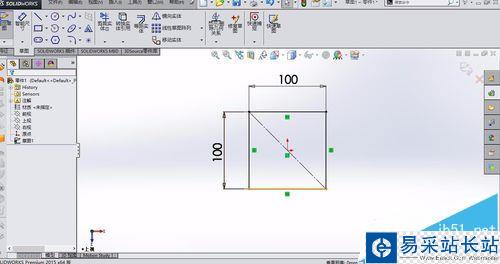

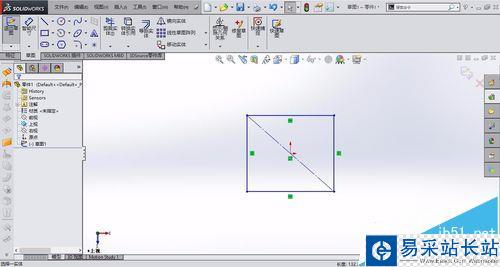

2、點擊拉伸凸臺，選取上視基準面為草圖平面，繪制一個邊長為100的正方形，完成后退出草圖，拉伸深度設為100，即我們所繪制的是一個正方體。

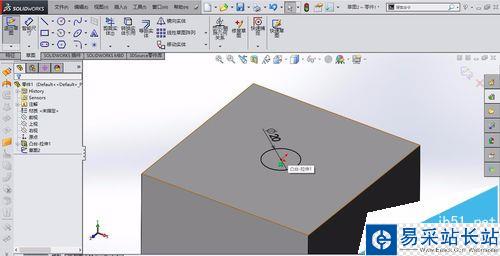

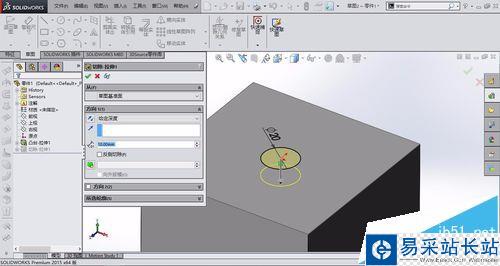

3、我們先任意的選取六個面中的任意一面，點擊拉伸切除或者包覆特征，繪制一個直徑為10的元，圓的的圓心為面的中心點位置，然后繪制一個直徑為20的圓。

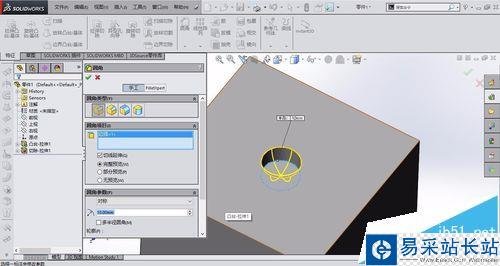

4、點擊繪制圓角，選取下方的圓為選取線條，圓角的半徑為10。也就是點數為1的面就繪制完成了。

5、然后按照上述的方法，對其他點數進行繪制，完成1，2，3，4，5，6的點數繪制，再次進行圓角繪制。如下圖所示。（tip：繪制其他點數可以將線條等分分配）

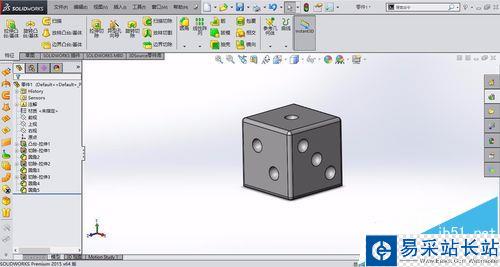

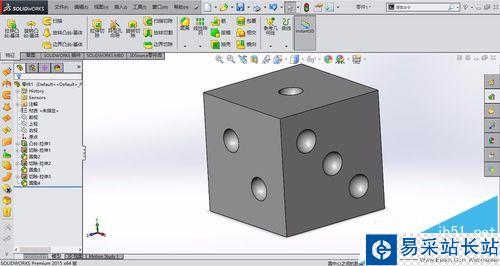

6、最后，我們將正方體的邊進行圓角處理，圓角半徑為5。我們可以更改點數的外觀和骰子的外觀，效果圖如下圖所示。
