我們在建模時，有可能會根據自己的設計方案，需要繪制出曲線形式的坡道。在這里，將使用簡單的su內置工具，教大家學會曲線形式的坡道繪制方法，為大家制圖帶來便利。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開su軟件。

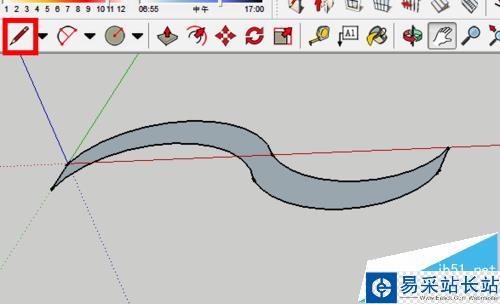

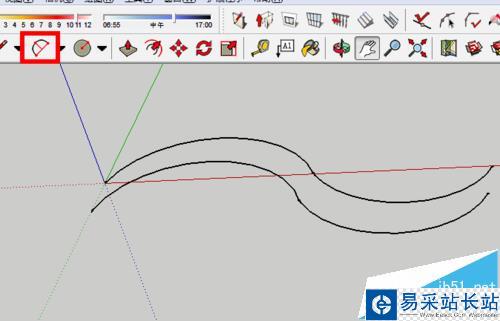

2、用“圓弧”畫出兩道曲線，并封上曲線形成平面。

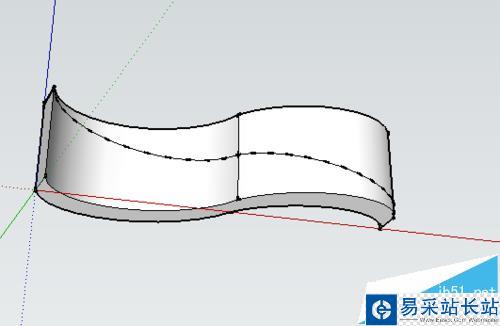

3、用“推拉”工具拉出形體。

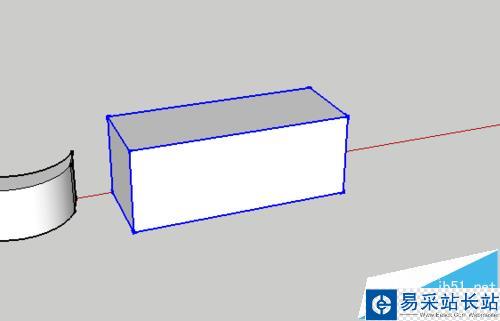

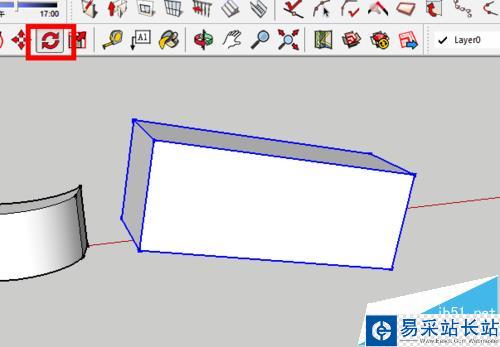

4、在旁邊繪制一個長方體，用“旋轉”將長方體轉個角度。

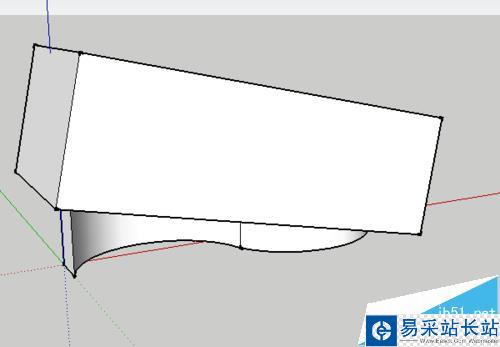

5、將長方體移動到曲線體的位置，使曲線體和在長方體相交，且曲線體的截面在長方體內部。

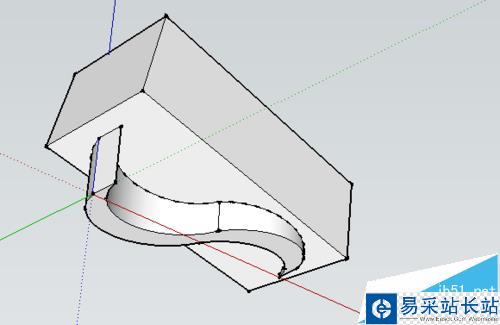

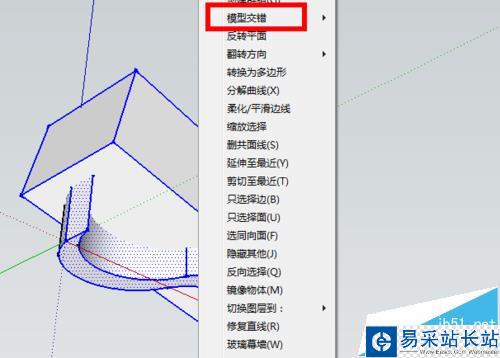

6、選中全部，單機右鍵選中“模型交錯”，截面出現相交實線。

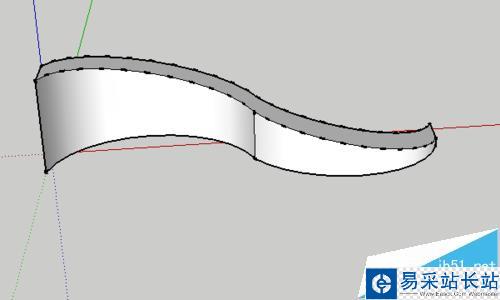

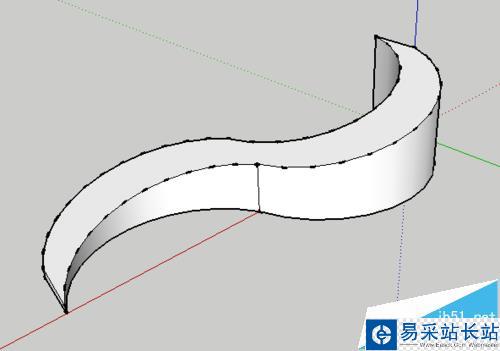

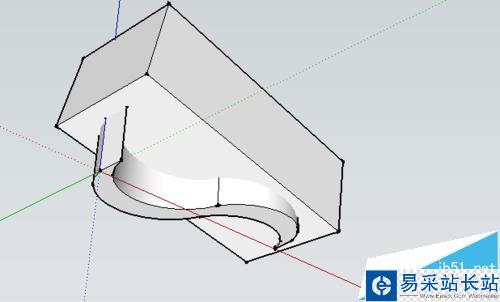

7、用橡皮擦擦去上部分，得到曲線坡道。
