SolidWorks中想要創(chuàng)建滾子鏈零件，滾子鏈由內(nèi)鏈板、外鏈板、銷軸、套筒、滾子組成，既然知道組成了，下面我們就來看看詳細的繪制方法。

軟件名稱：SolidWorks 2018 SP3.0 Premium 64位 中文特別版(附破解文件+安裝教程) 軟件大?。?4.3GB更新時間：2018-05-22

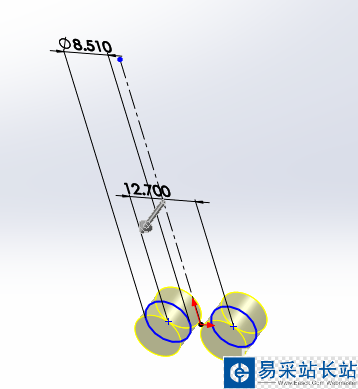

1、直接進入正題！首先在草圖上畫出兩個大小相同的圓，給出必要的尺寸。拉伸得到滾子。

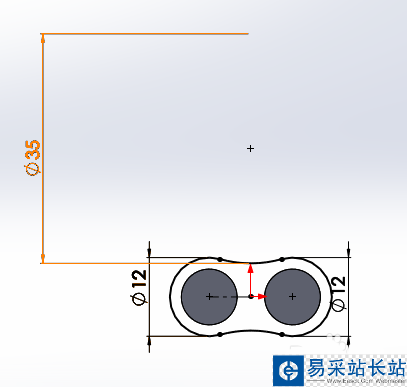

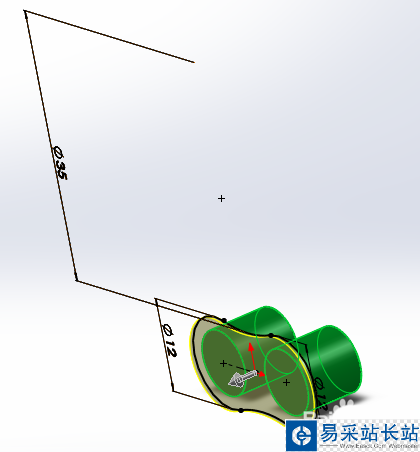

2、在一對滾子所在平面建立草圖，繪制出鏈板的草圖，如圖所示。然后拉伸得出滾子一側(cè)鏈板。

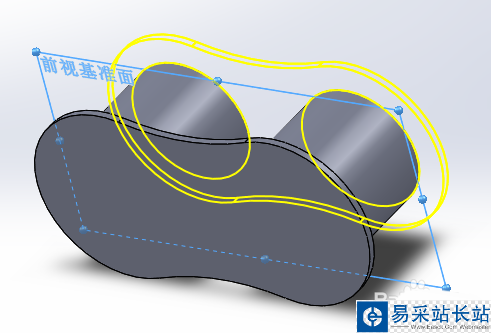

3、使用鏡像指令，為滾子另一側(cè)添加鏈板。

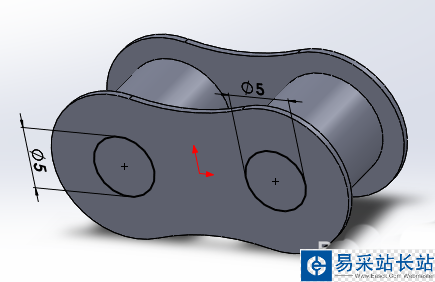

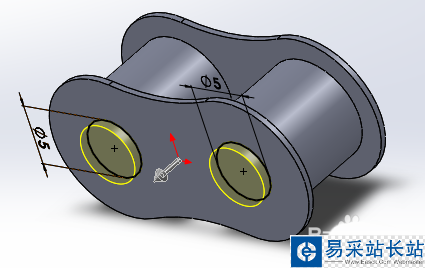

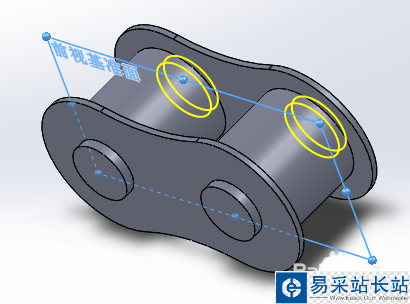

4、為鏈板添加銷軸外型。在鏈板上畫兩個圓，拉伸得到銷軸外型。然后使用鏡像指令得出對稱的銷軸外型。
