solidworks2017中想要畫U型空心管腳零件，該怎么建模這個零件模型恩？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP2.0 Premium 中文特別版(附破解文件+破解教程) 64位 軟件大小：7.68GB更新時間：2017-07-15

1、打開solidworks2017，并建立一個新的零件。

2、選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖1，并設定相關尺寸。

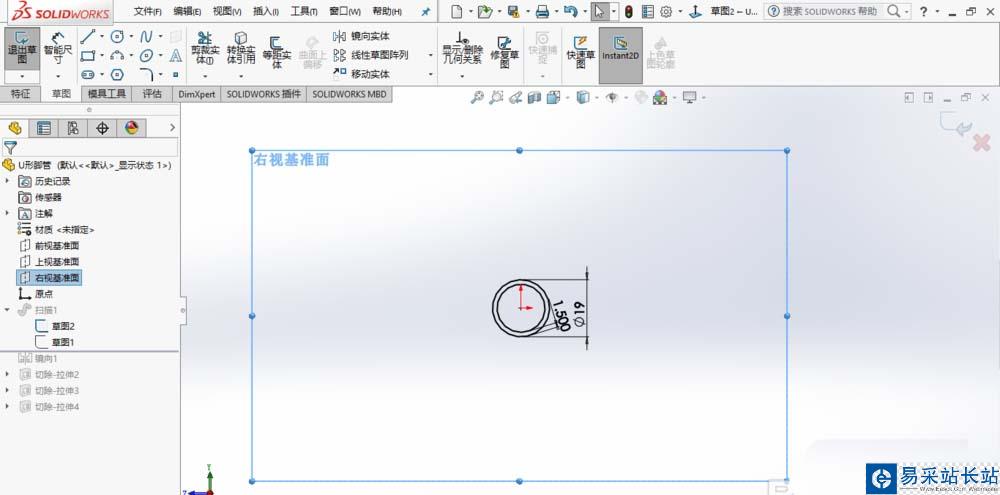

3、選定右視基準面，正視所選基準面，利用圓命令進行繪草圖2，并設定相關尺寸。

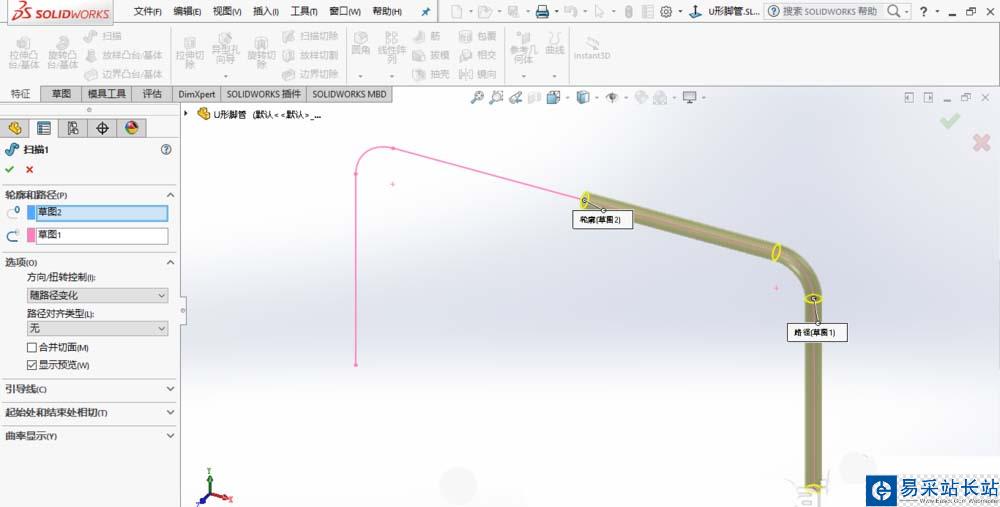

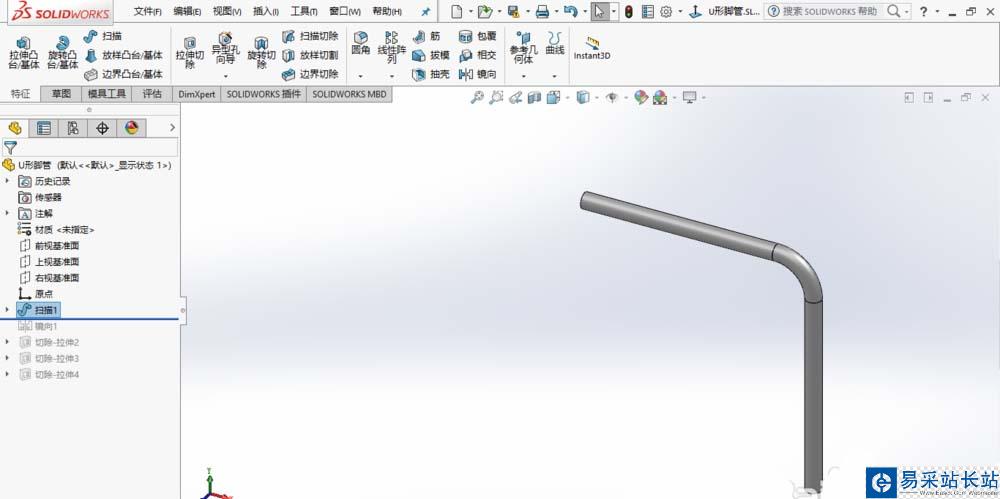

4、采用掃描特征命令，選擇好草圖輪廓和路徑，點擊確定。

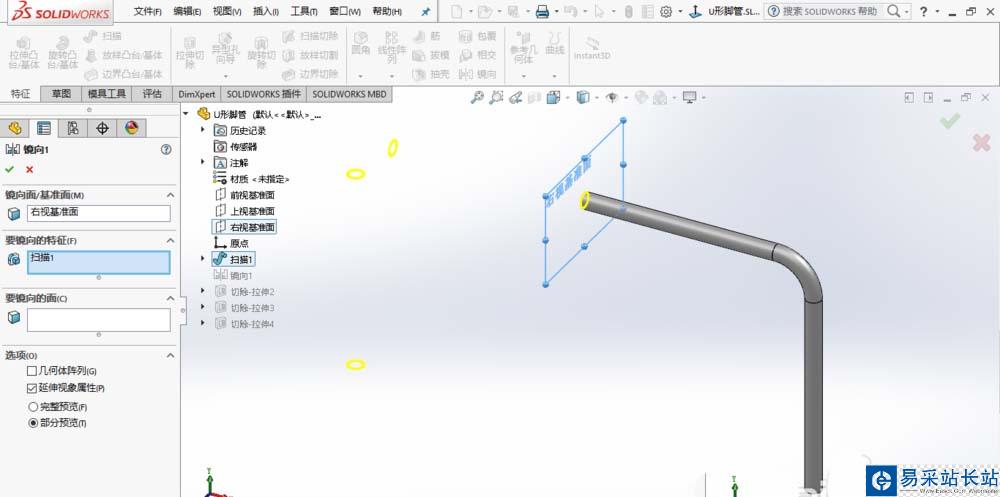

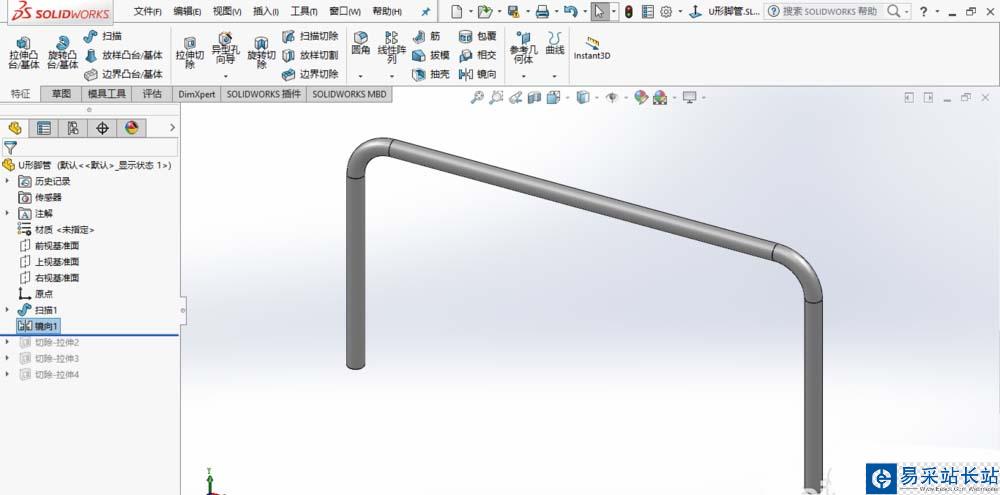

5、采用鏡像特征命令，選擇右視基準面為基準面，掃描特征1為鏡像特征，點擊確定。

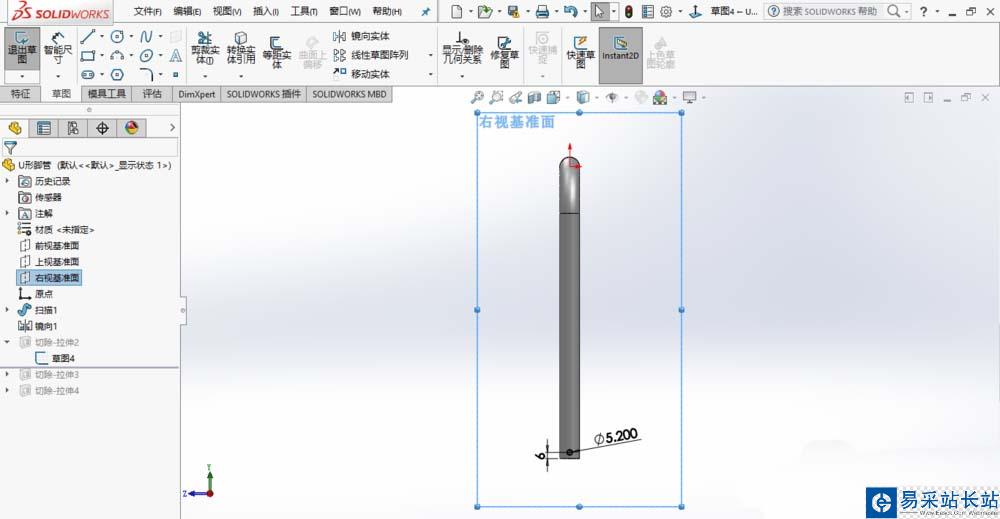

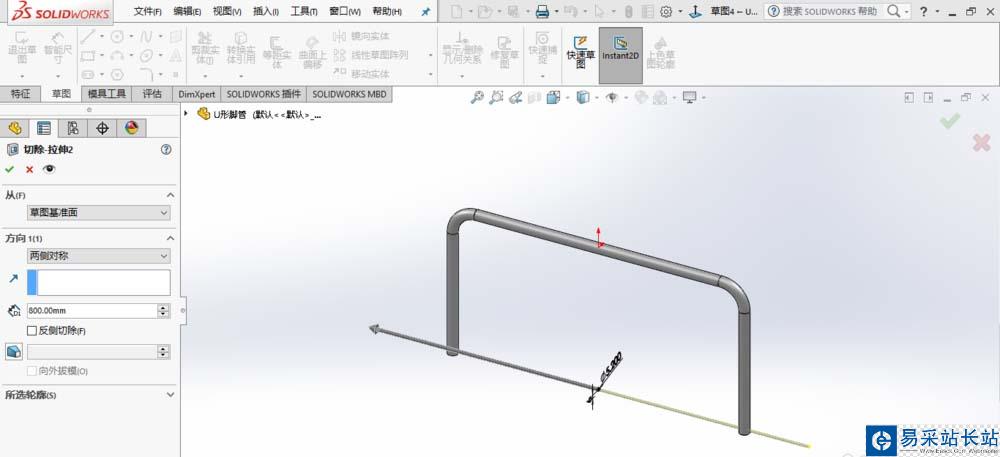

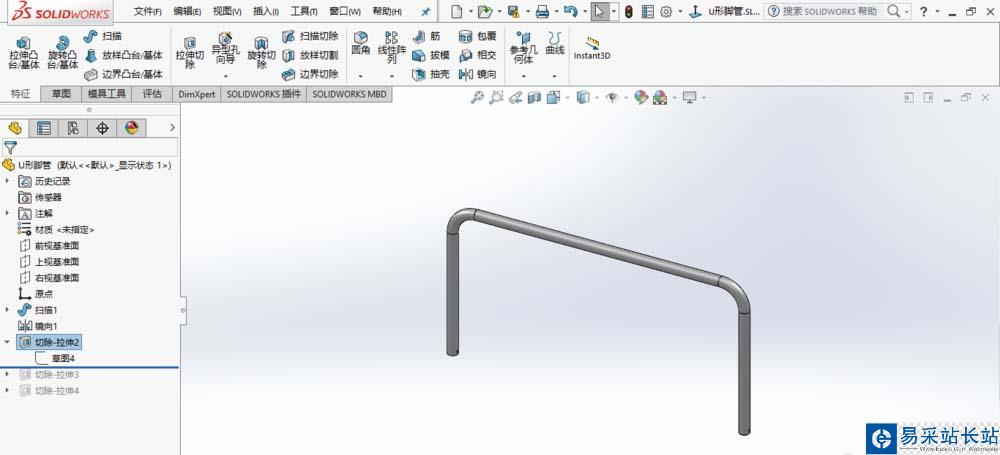

6、選定右視基準面，正視所選基準面，利用圓命令進行繪草圖，并設定相關尺寸。采用拉伸切除特征命令，點擊確定。
