SolidWorks中想要繪制由四個全等正三角形圍成的空間圖形，該怎么繪制呢？下面我們就來看看詳細的教程。
1、新建一個part模型，選定一個基準面，在這個基準面上繪制一個正三角形，如下圖所示：

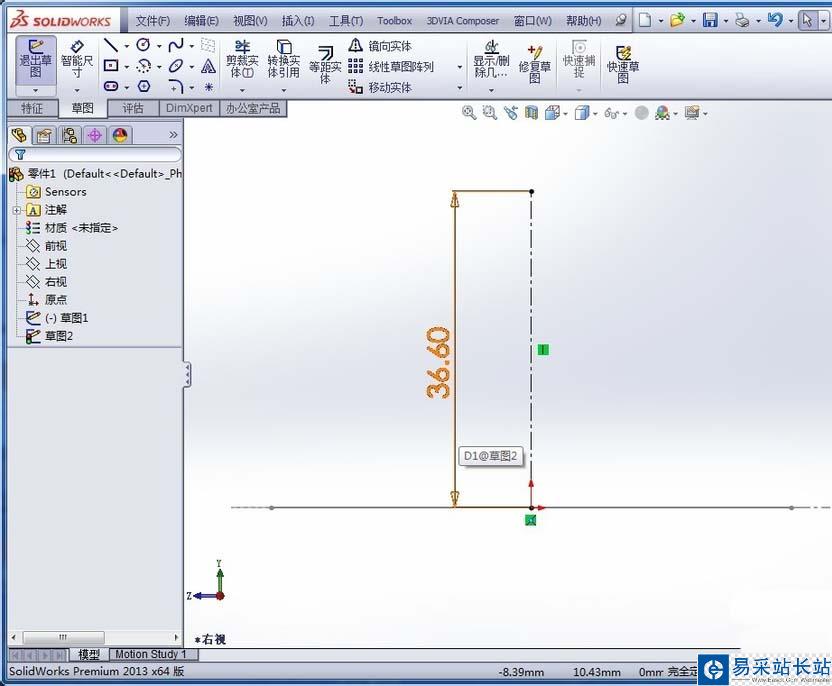

2、在垂直于正三角形草圖所在的基準面的基準面上由正三角形的中點開始繪制一條中心線，標注該中心線的尺寸，不用精確控制該尺寸，如下圖所示：

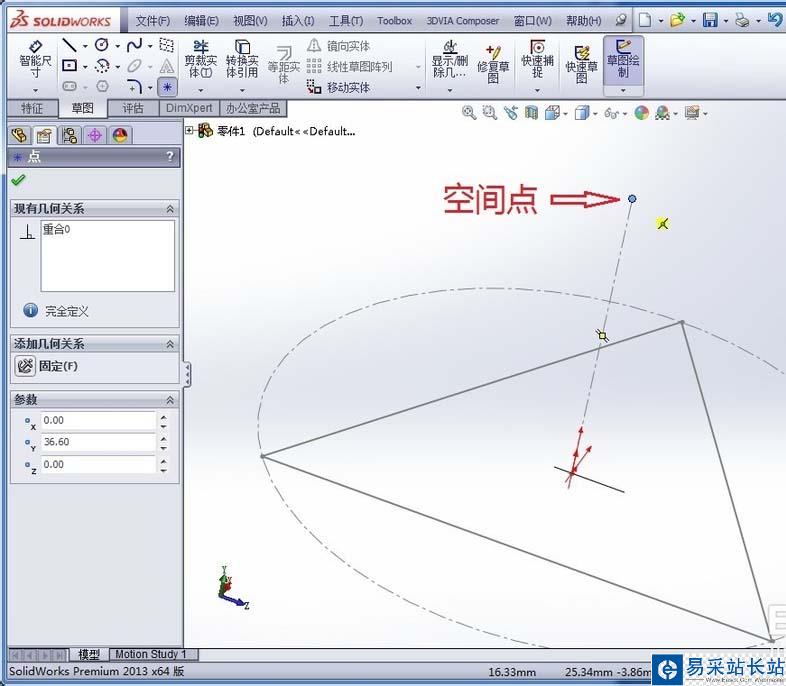

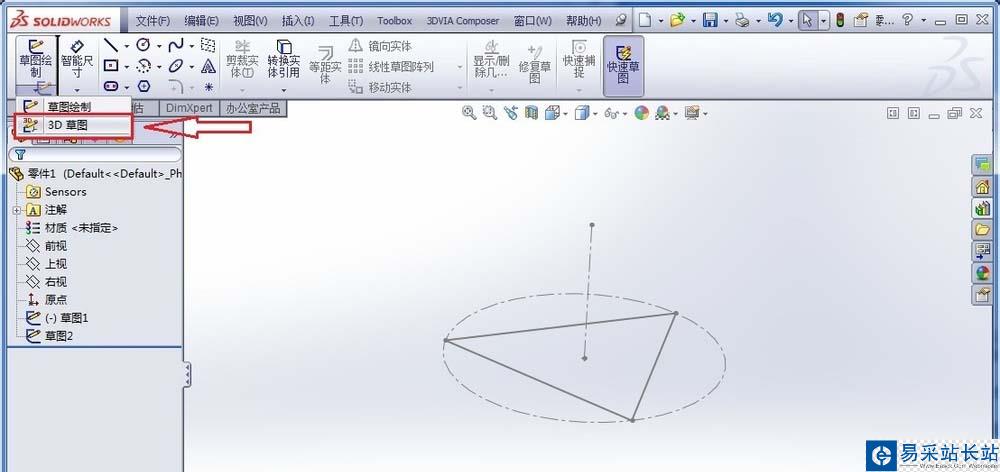

3、點擊“3D草圖”，在上一步所繪制的中心線的自由端端點繪制一個空間點，如下圖所示：

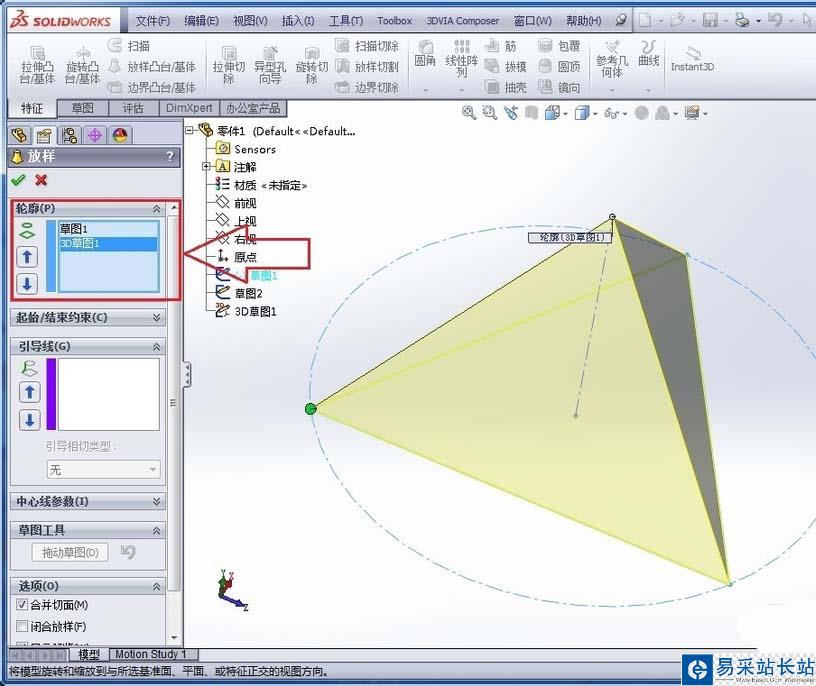

4、點擊“放樣凸臺”，在輪廓中選擇正三角形草圖和空間點草圖，然后點擊確定，如下圖所示：

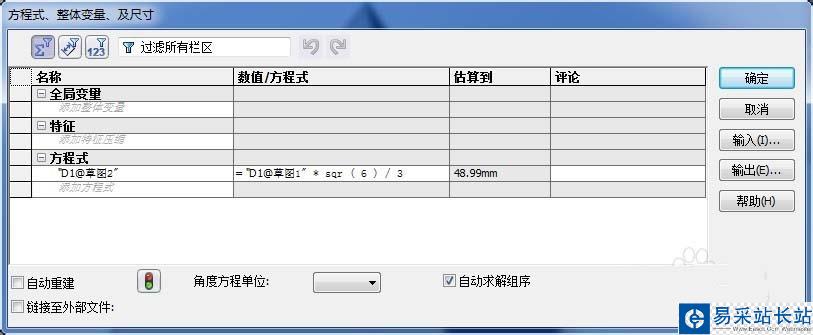

5、用方程式將sqr（6）/3倍正三角形邊長的值賦予中心線的長度，一個正四面體模型就做好了，如下圖所示：
以上就是SolidWorks繪制金字塔形狀的正四面體模型的方法，希望大家喜歡，請繼續關注錯新站長站。
