solidworks零件在點擊正視時，這顯示的是水平正視狀態，想要調整為垂直正視狀態，該怎么調整呢？下面我們就來看看詳細的教程。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、建好的solidworks模型，為了便于顯示，將模型顏色設置為藍色，將要調整的面設置為紅色，如圖所示

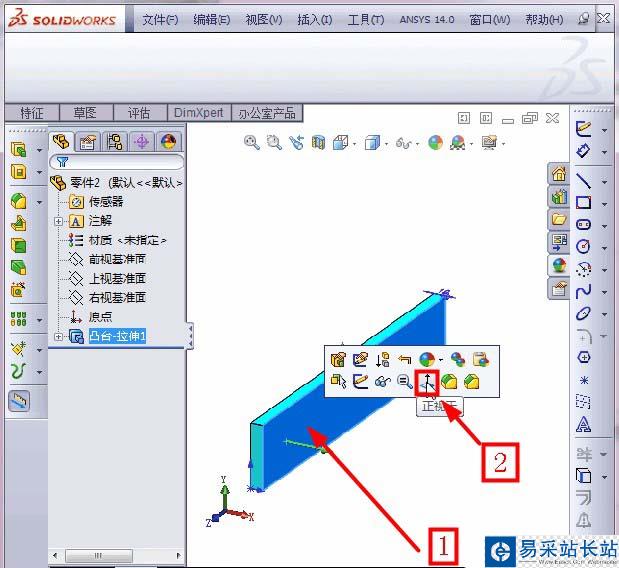

2、選擇紅色面，彈出對話框，點擊“正視”按鈕，如圖所示

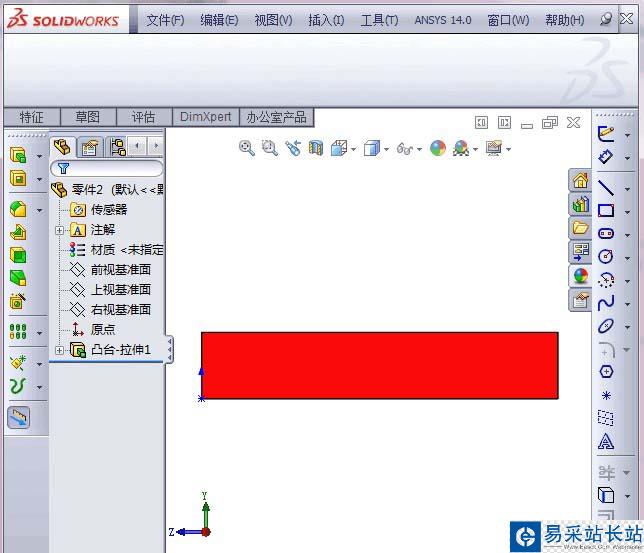

3、紅色面已經“水平正視”于用戶，如圖所示，

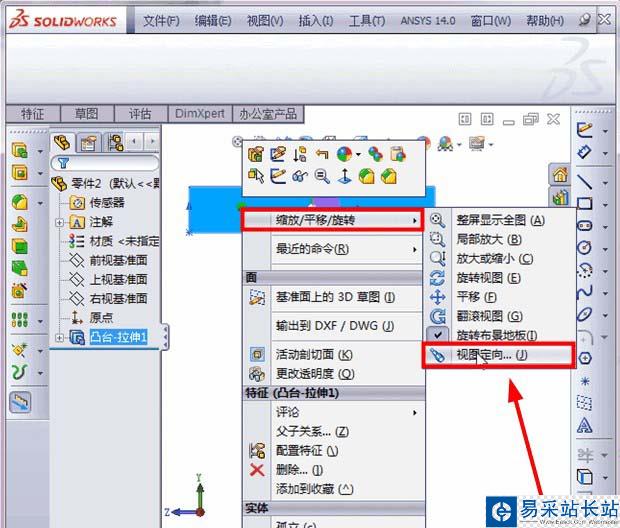

4、現在要將紅色的面“垂直正視”，要如何操作呢？首先：選擇紅色面，右鍵，選擇“縮放/平移/旋轉”選項，再選擇“視圖定向”，如圖所示

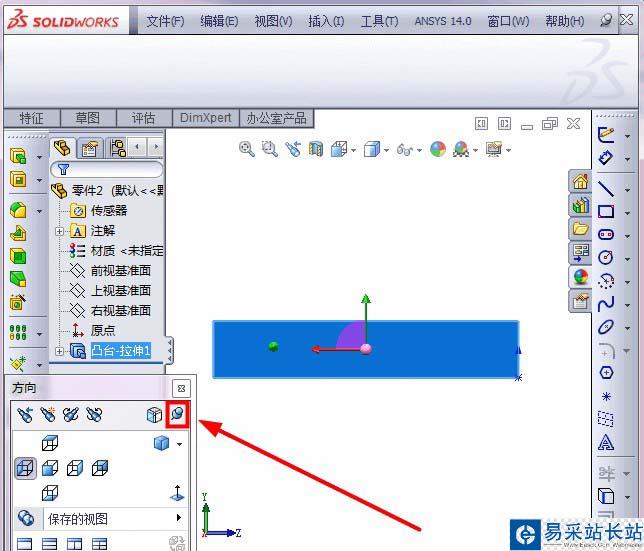

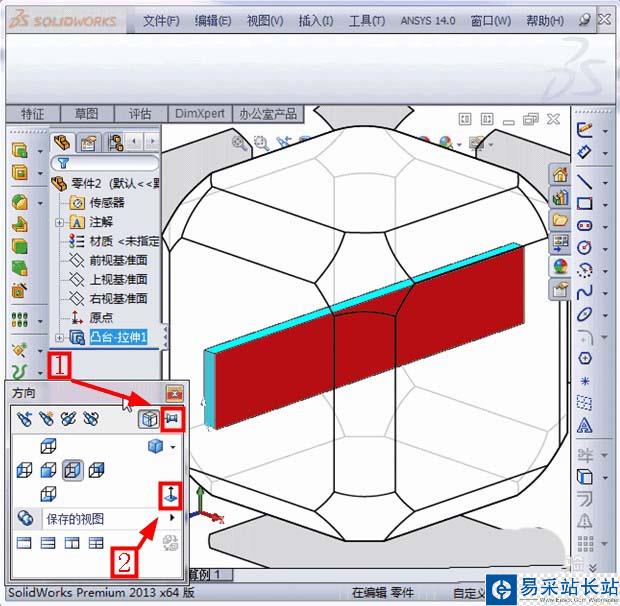

5、先點擊“固定/取消固定對話框”，再點擊“正視”按鈕，如圖所示

6、完成之后，如圖所示，（注意，此時“固定/取消固定對話框”已經變了）

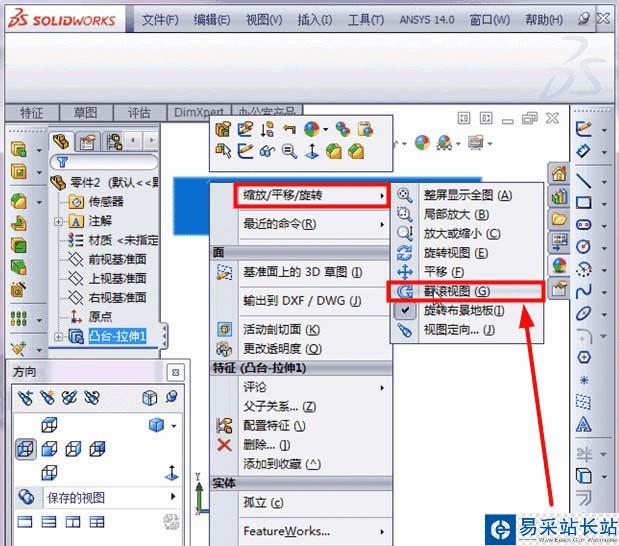

7、在選擇紅色面，右鍵，選擇“縮放/平移/旋轉”選項，再選擇“翻轉視圖”，如圖所示

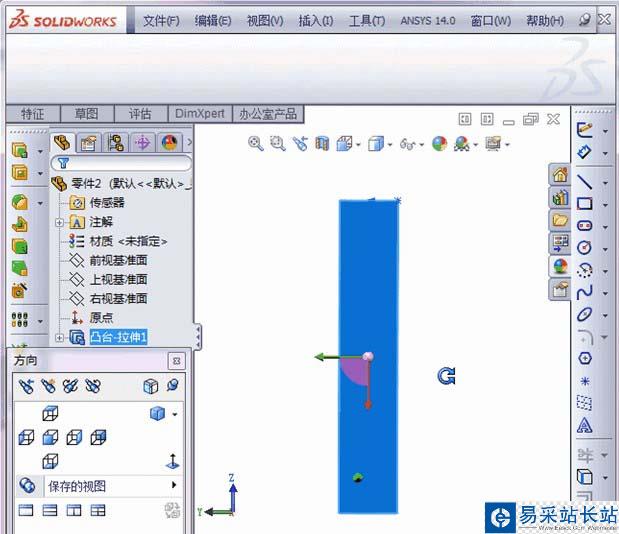

8、將紅色面旋轉到垂直位置，如圖所示

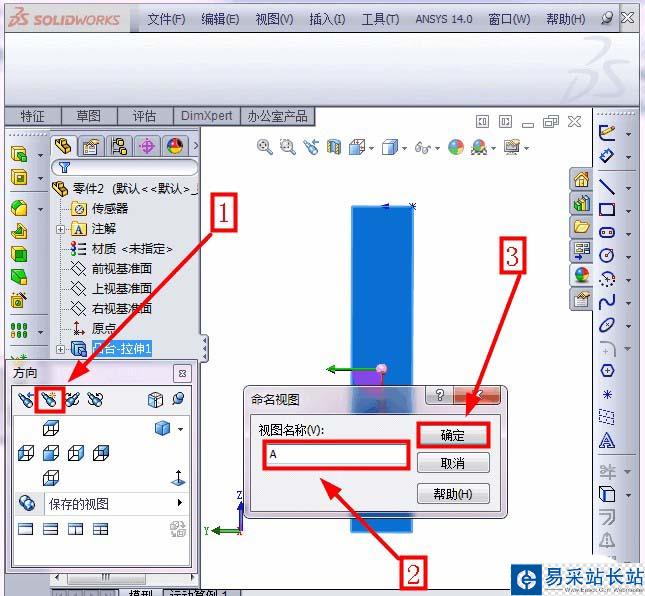

9、點擊“新視圖”按鈕，彈出對話框，輸入視圖名字（這里假設為A視圖），點擊“確定”，如圖所示

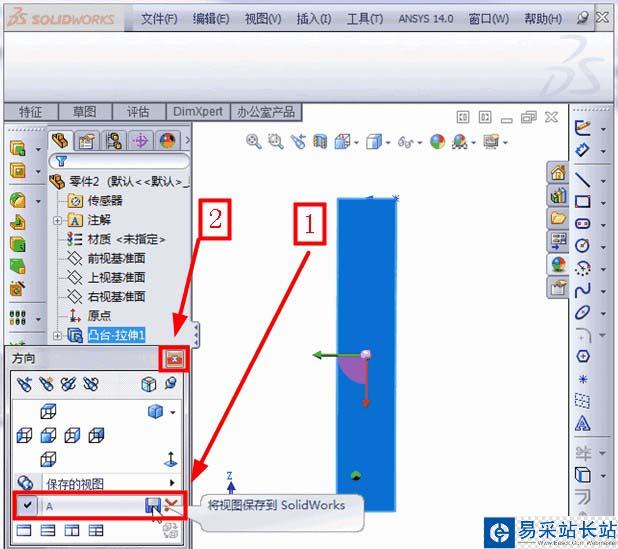

10、將新建的“A視圖”保存在solidworks中，關閉對話框，如圖所示

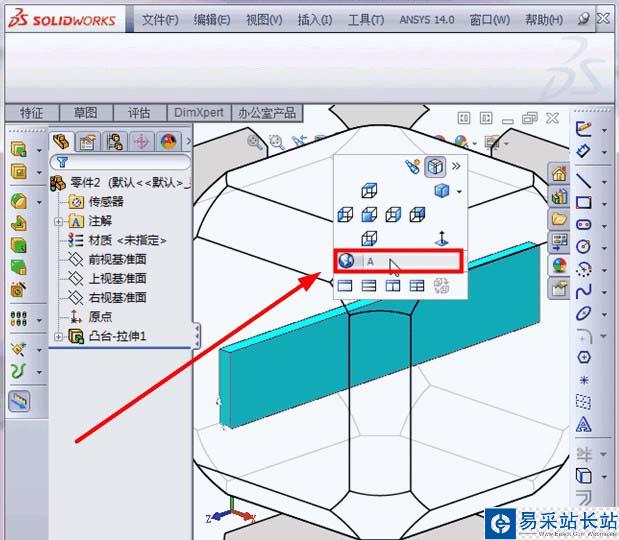

11、打開新建的“A視圖”，如圖所示

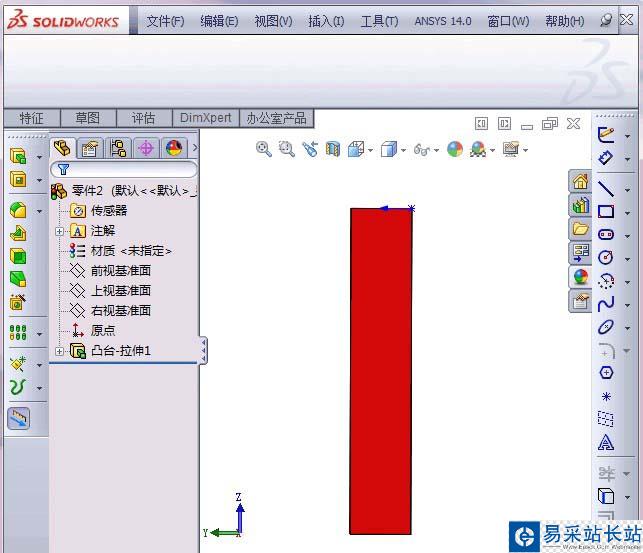

12、紅色面“水平正視”已經變為“垂直正視”了

以上就是solidworks調整視圖方向的教程，希望大家喜歡，請繼續關注錯新站長站。
