solidworks結構構件制作詳細教程，詳細如下圖文所示。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、首先創建新建結構構件輪廓所在文件夾。值得注意的是，所建立的文件夾需有兩級，也就是說在新建文件夾內在新建一個子文件夾，否則構件輪廓保存后是無法引用的。

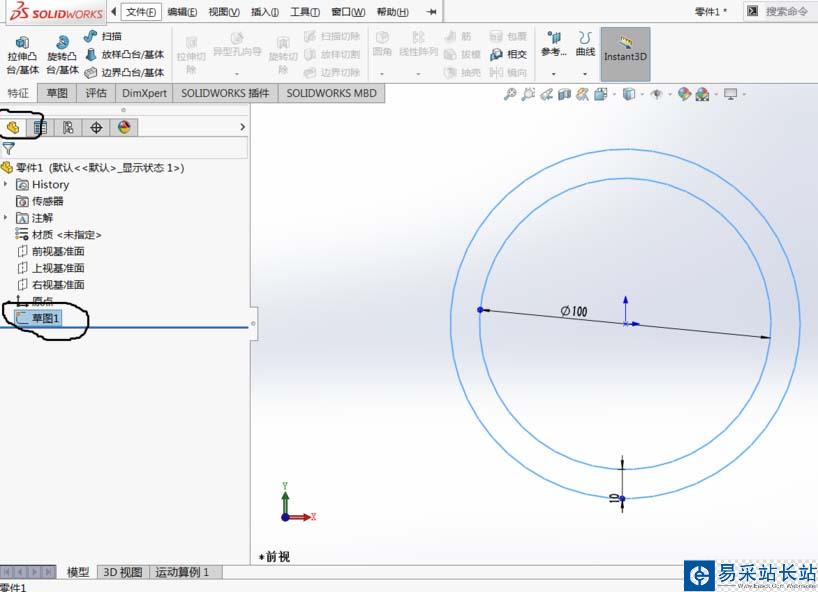

2、我們需要打開solidworks，選擇零件選項繪制一個完整且封閉的草圖,退出草圖繪制，然后在設計樹內點擊草圖，選中草圖。

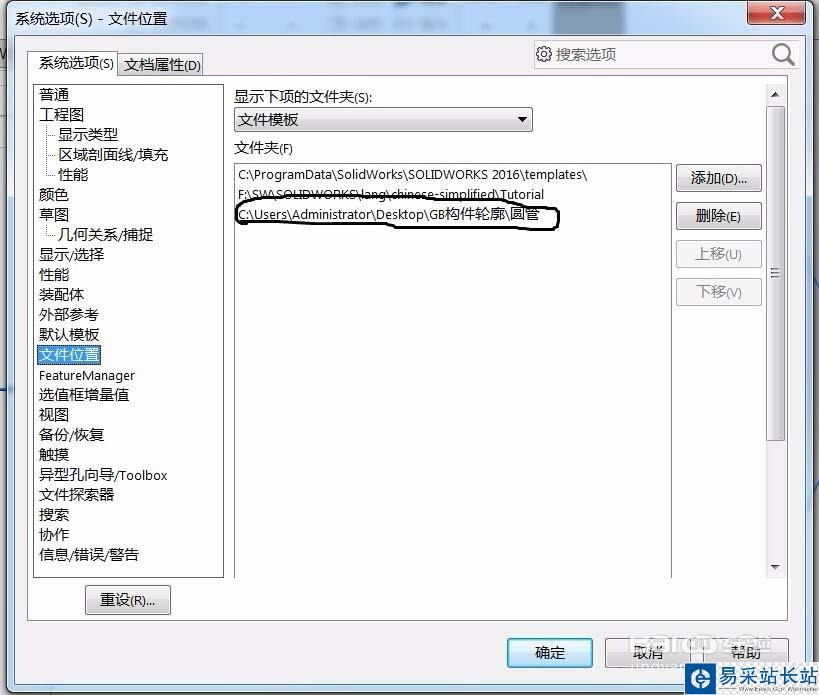

3、點擊工具按鈕，選擇選項，進入選項后選擇文件位置，點擊添加，選擇新建構件輪廓所在文件夾位置。點擊確定。

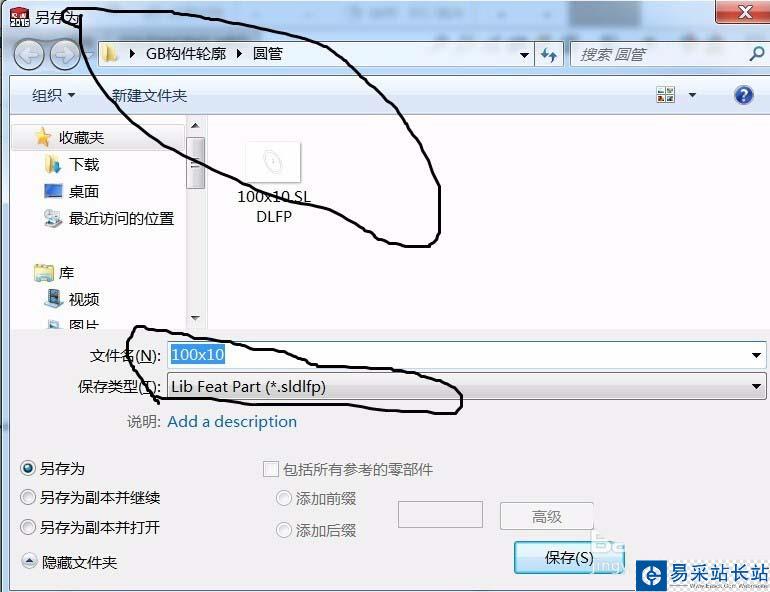

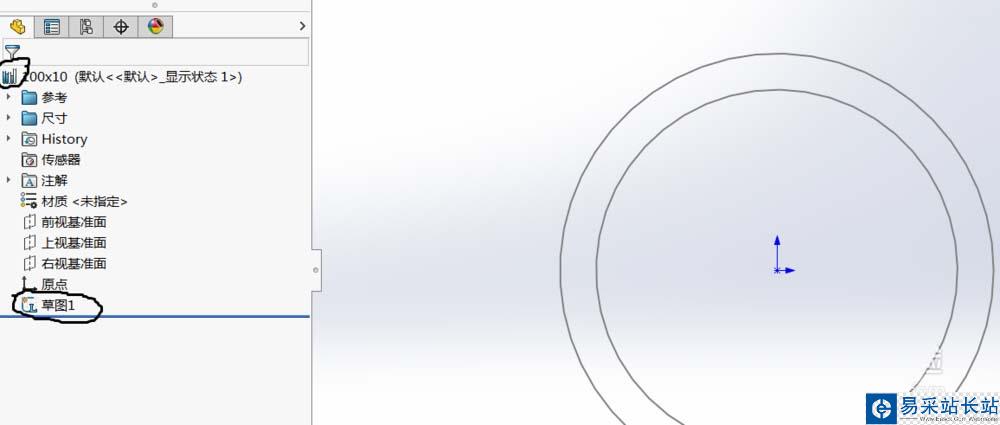

4、將草圖保存到新建文件夾的子文件夾內，保存格式更改為Lib Feat Part(*.sldlfp)。注意創建成功后設計樹內圖標的變化。

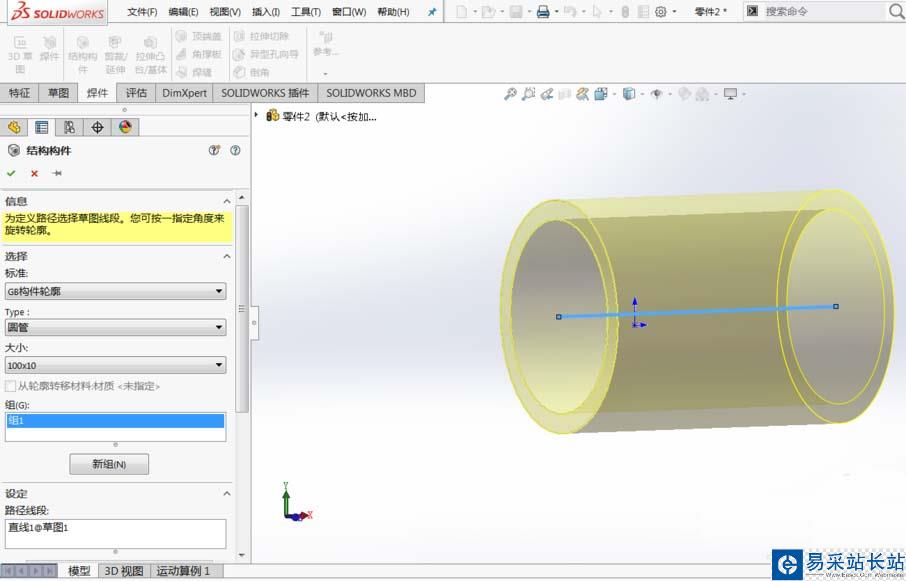

5、重新打開一個零件繪圖界面，打開草圖繪制一條直線，退出草圖，選擇結構構件，選擇使用我們創建的構件輪廓即可。
