看了很多高手做的solidworks 頂點倒圓角，但是都沒有教程。今天自己研究出來一個，給大家看看，并且互相學習一下。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、任一基準面草圖，40x40

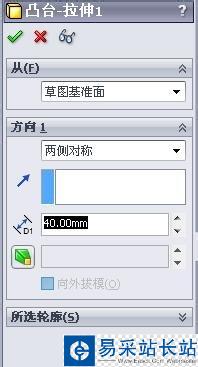

2、凸臺拉伸，兩側對稱拉伸40

3、特征工具欄-圓角命令-圓角

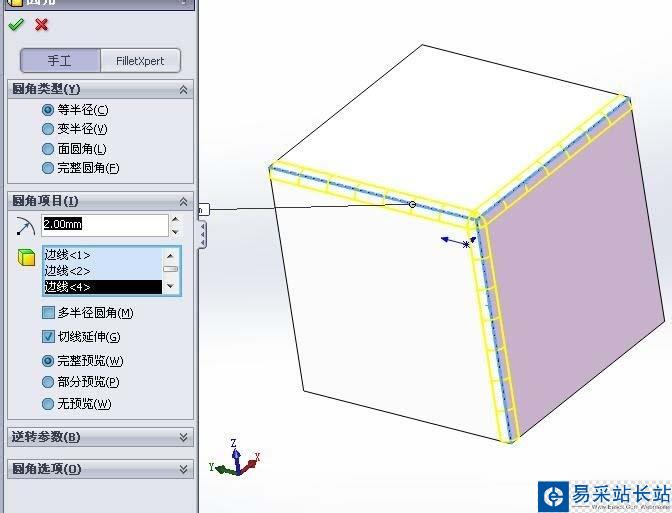

4、選擇三條邊（當然三條邊對應一個頂點），設置圓角半徑為2

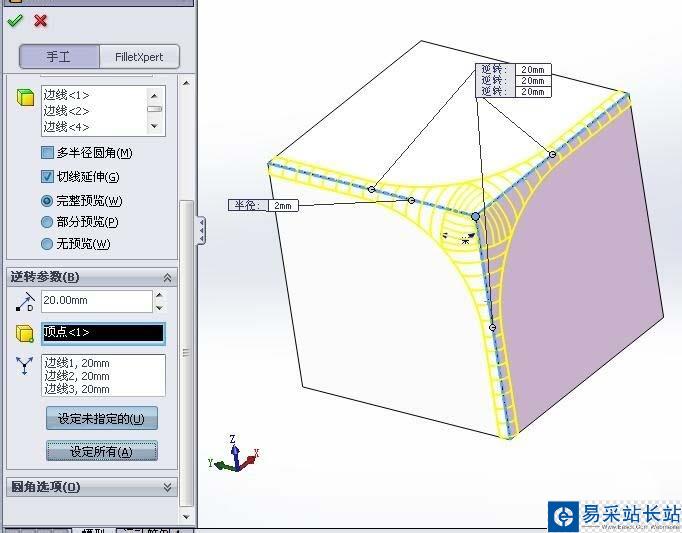

5、逆轉參數設置：首先選擇三條邊相交的頂點，設置球型的半徑為20，設定為所有

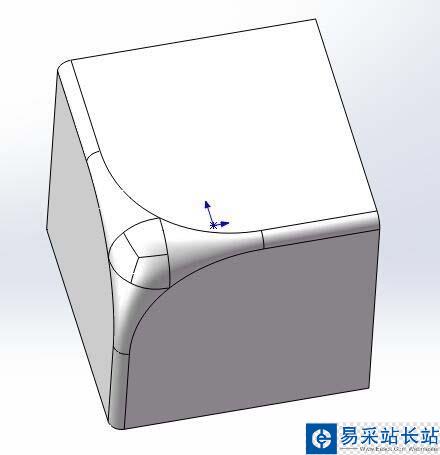

6、確認即可。（其它的球型類似，按照此方法進行設置即可）
