solidworks路徑配合可以使頂點繞著規定的路徑運動，路徑配合的要素:1.零件頂點2.一條路徑,直線,曲線。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、選擇配合/路徑配合

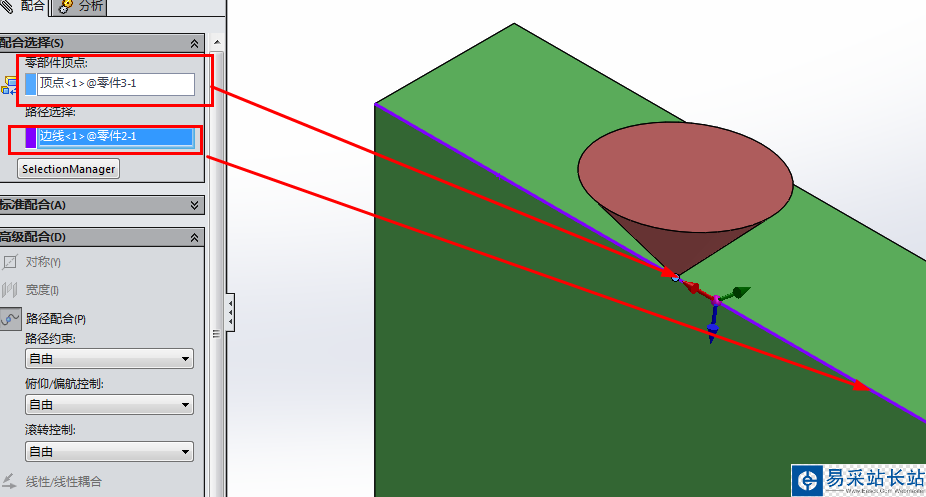

2、選擇圓錐面的頂點作為:零部件頂點，選擇矩形塊的一條邊為路徑

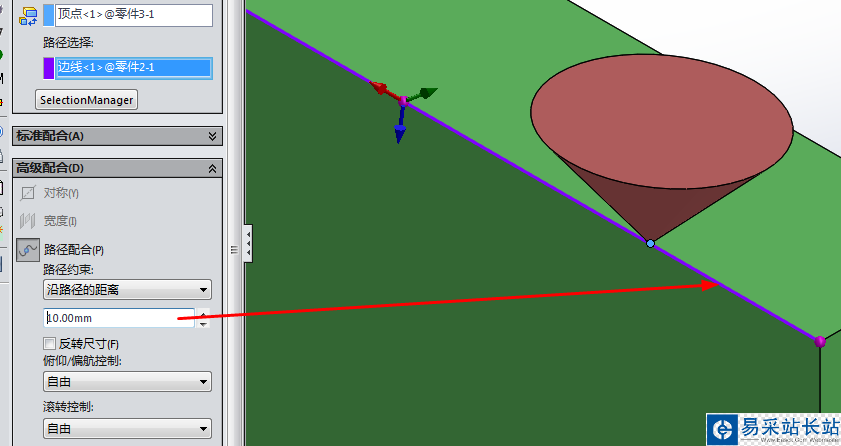

3、路徑約束選擇:自由表示可以沿著路徑拖動零部件，距離表示將頂點約束到路徑指定距離，百分比:將頂點約束到指定該路徑的百分比的距離，這里選擇距離

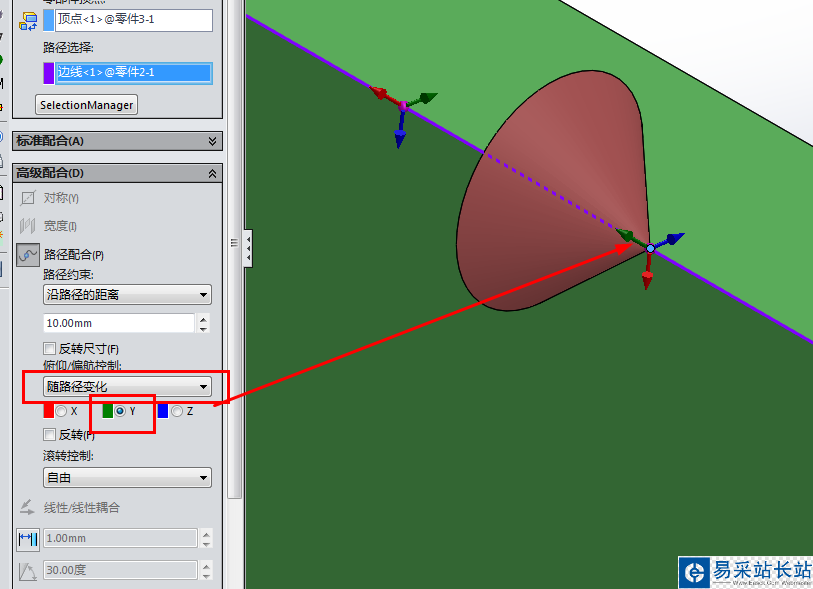

4、俯仰/偏航控制選擇。自由表示零部件不受約束。隨路徑變化表示將零部件的一個軸(可以選擇xyz)約束為與路徑相切。這里選擇隨路徑變化Y軸

5、滾轉控制選擇。自由表示零部件不受約束。上向量表示約束零部件的一個軸(可以選擇xyz)以與選取的向量對齊。這里選擇自由
