3D草圖建模相比2D草圖建模更為便捷，方便，并且更深一步了解solidworks。3D草圖建模可以省去2D草圖建模時多次建立基準面的煩惱，并且可以做出2D草圖放樣建模的特征。

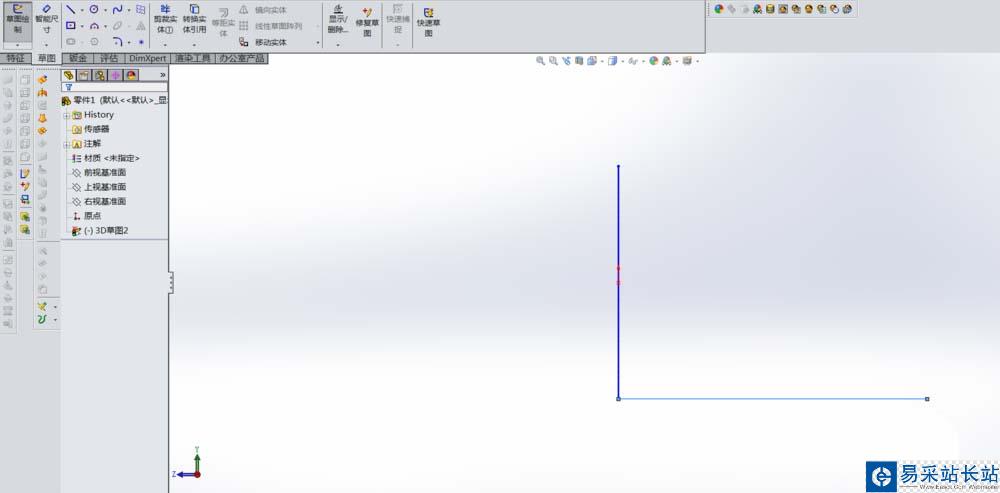

1、首先，新建零件，點擊草圖繪制下的3D草圖。

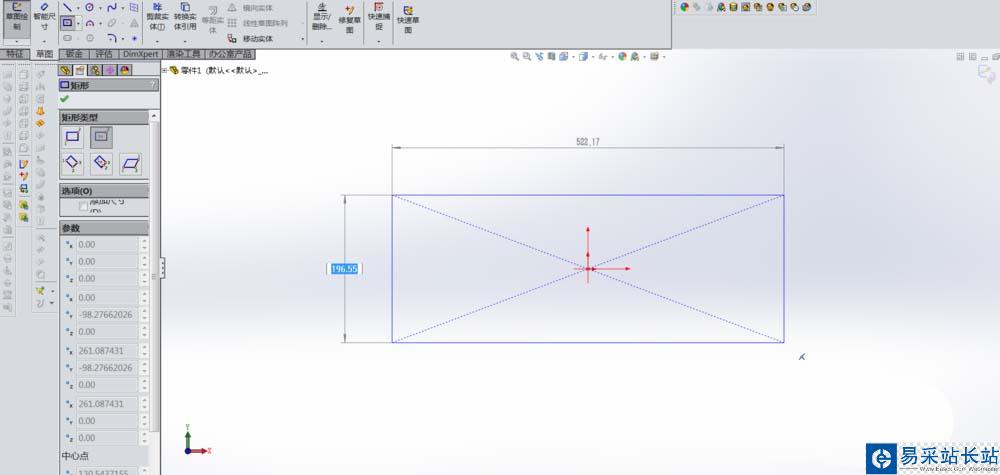

2、按Ctrl+1（切換到前視基準面），畫一個矩形。

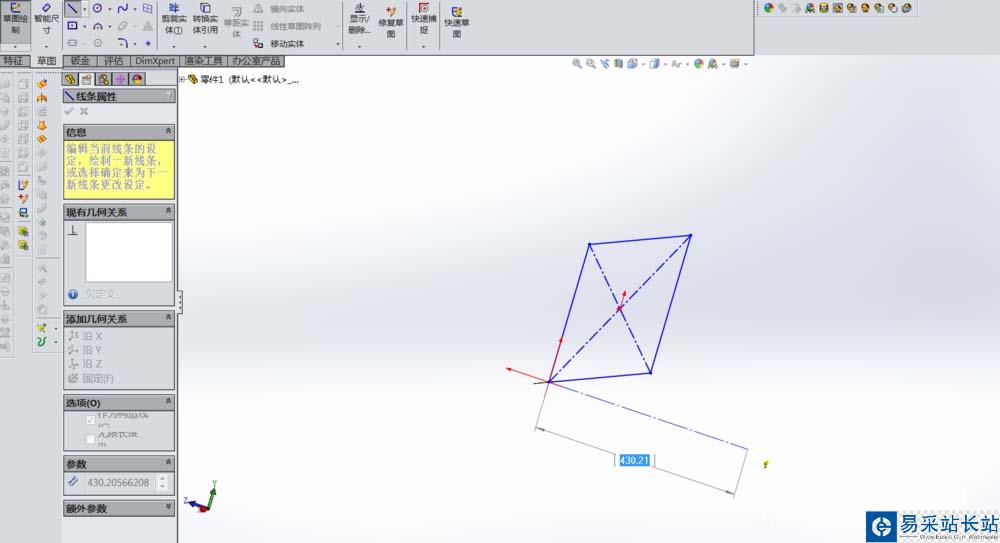

3、然后按Ctrl+3（切換到左視基準面）或者移動鼠標旋轉，點擊構造線捕捉頂點畫一條直線。

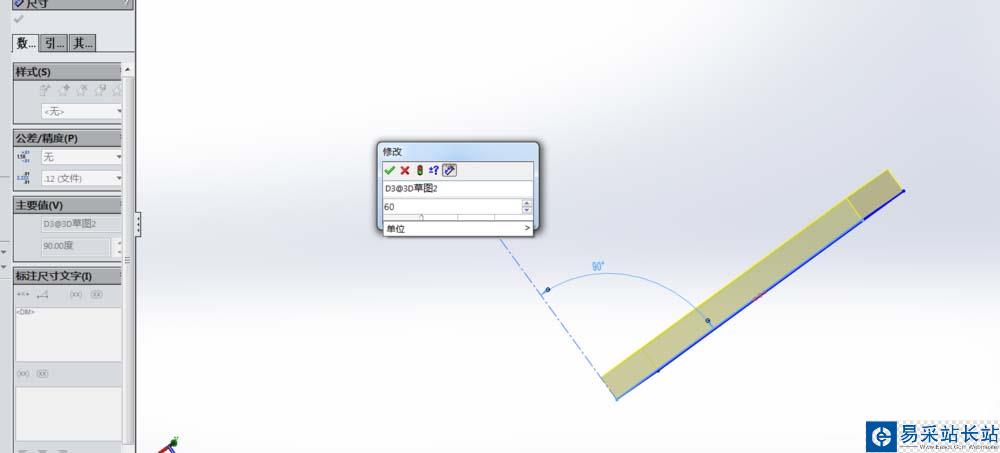

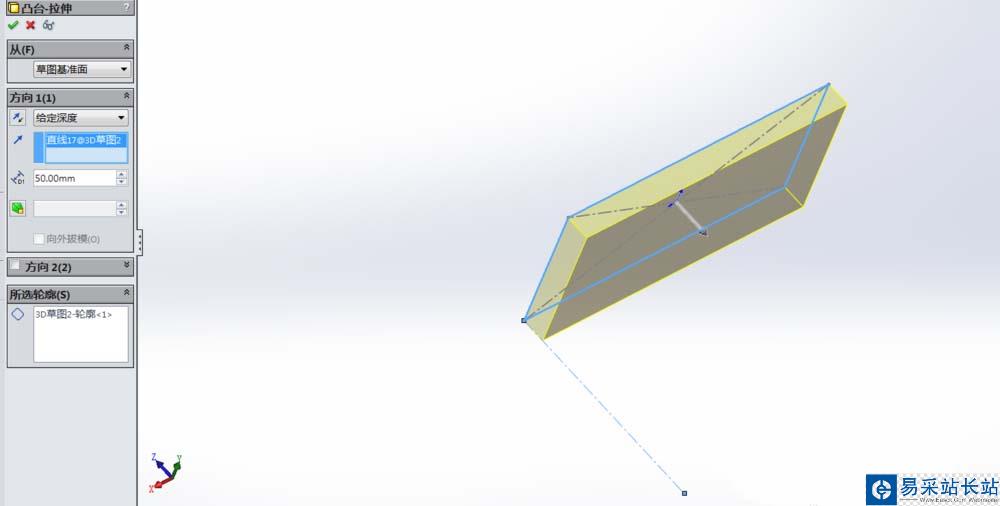

4、退出草圖，點擊拉伸凸臺，所選輪廓為矩形，方向為另一條構造線，此時的拉伸凸臺和2D草圖的拉伸凸臺是一樣的。隨后編輯草圖，捕捉到作為方向構造線的角度尺寸，均改為60°。

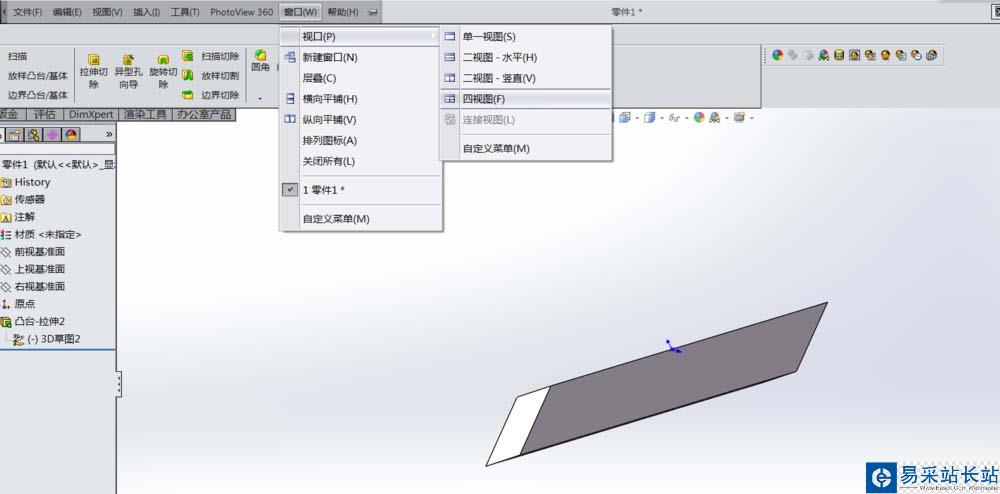

5、退出3D草圖，此為3D草圖下可以完成的凸臺。為了更直觀一些，小編點擊了窗口命令下的視口命令，然后選擇四視圖。
注意：此凸臺用2D草圖建模是無法完成的，只能建立基準面再放樣操作完成。

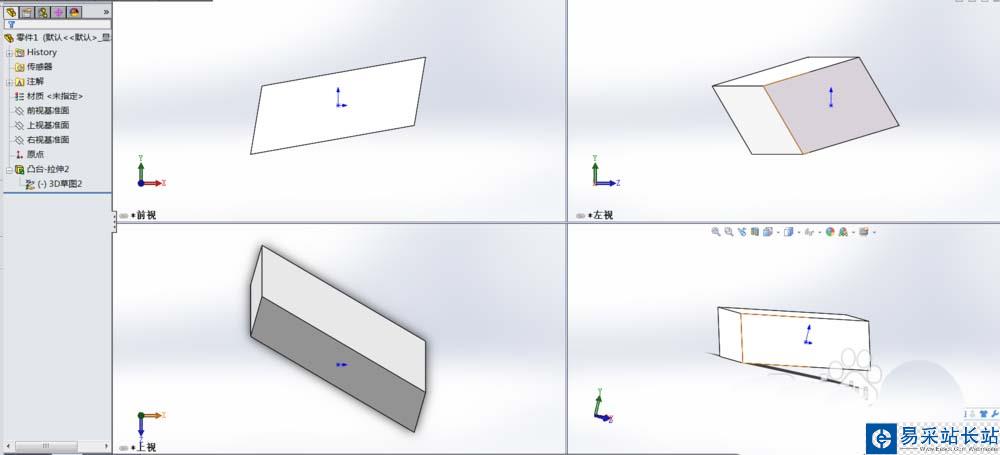

6、在四視圖的窗口下，我們更直觀的看到3D草圖下繪制的凸臺。
注意事項：
繪制3D草圖，按Tap建可以切換繪圖平面。
