該經驗為大家分享一篇solidworks2014實例教程，其他版本的solidworks都能使用該教程。

軟件名稱：solidworks2014中文版 三維參數化設計軟件(附安裝教程) 32&64位軟件大?。?.05GB更新時間：2016-12-12

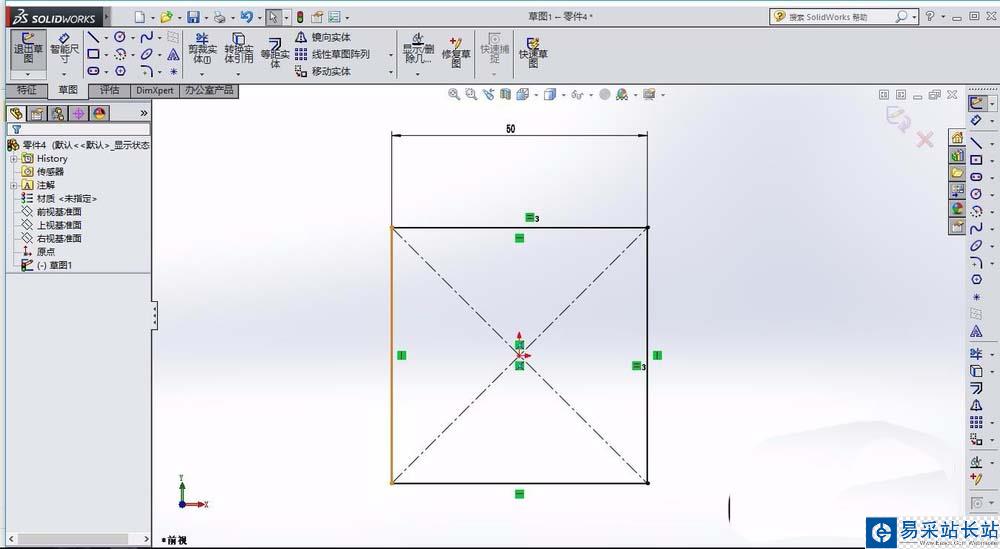

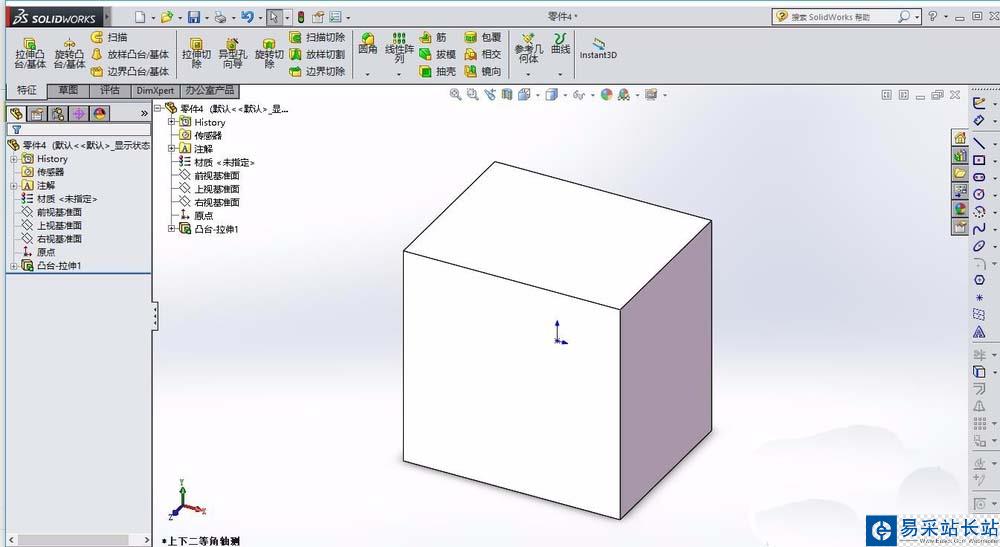

1、打開solidworks2014軟件，新建一個零件模型文件，點擊拉伸命令，選擇前視圖，繪制草圖，利用中心矩形以及相等約束矩形，然后拉伸矩形，為兩側對稱。如圖。

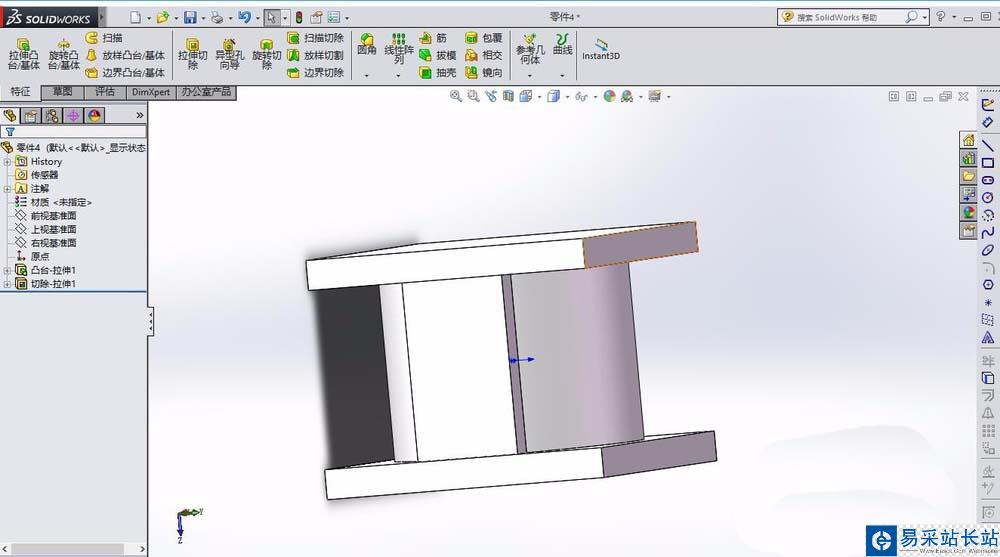

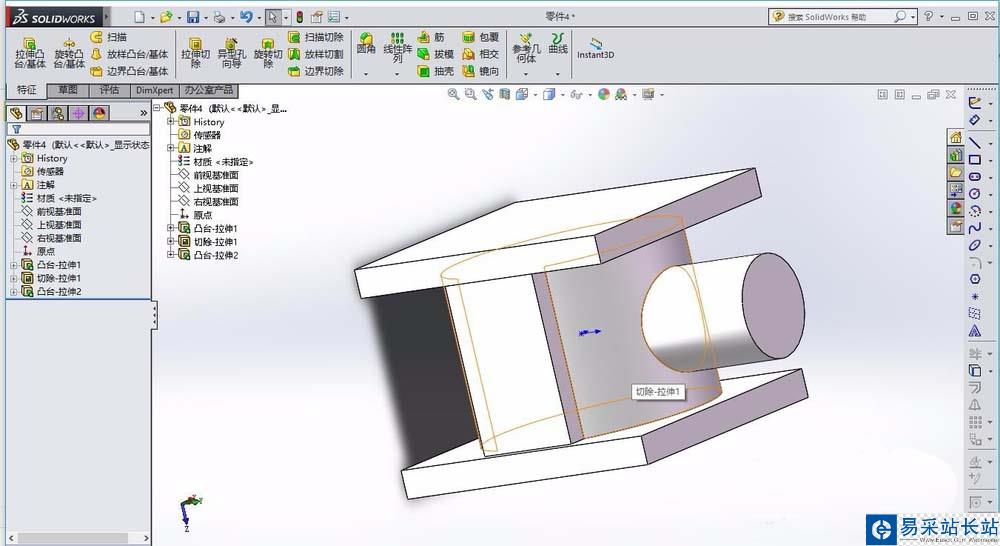

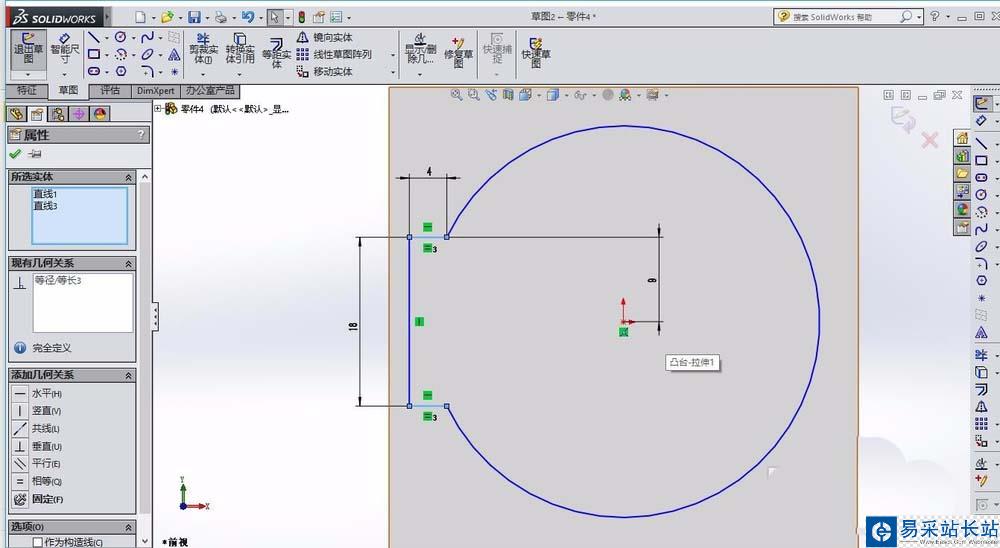

2、在前視圖基準面，繪制圖形，繪制完畢后，拉伸切除，兩側對稱，如下圖所示。在上視圖繪制一個圓形，拉伸凸臺。

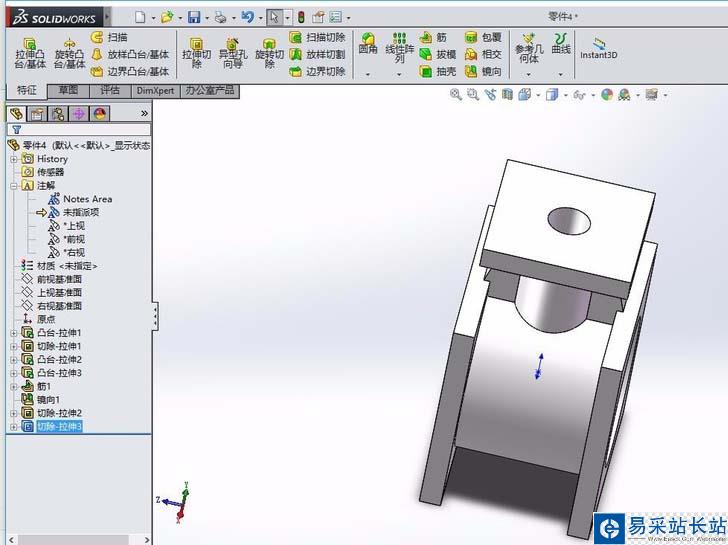

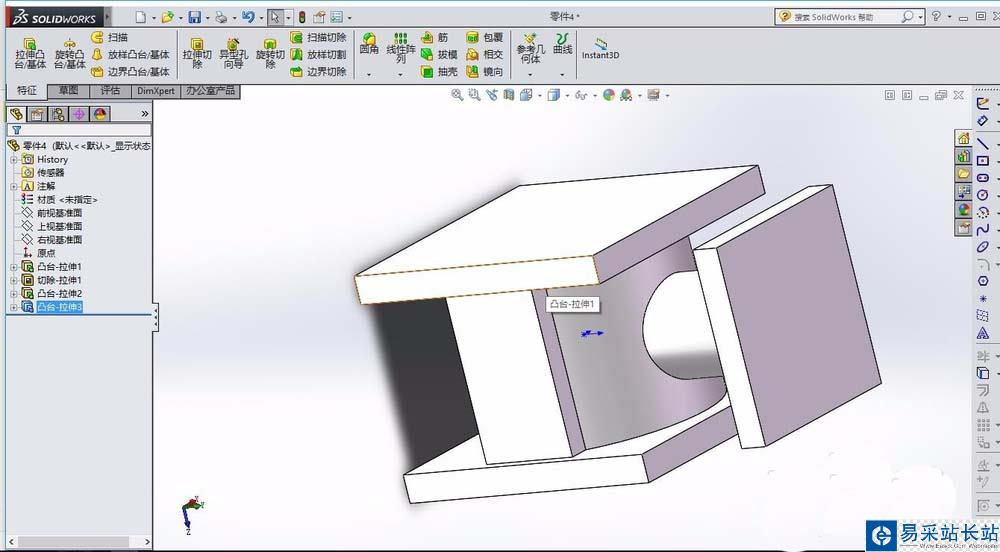

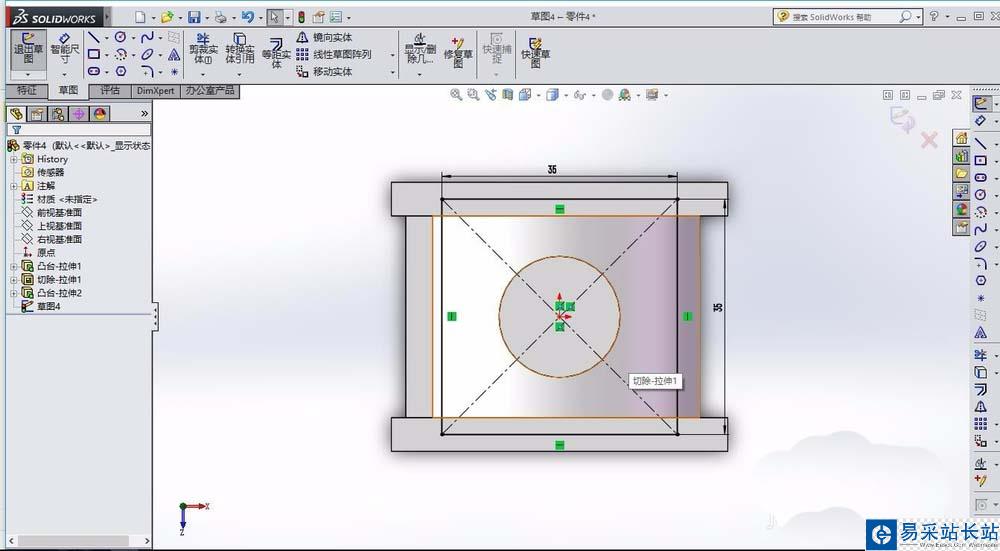

3、在上述拉伸出來的圓柱的上表面，繪制矩形，利用中心矩形的工具，繪制圖形，然后拉伸矩形，如圖。

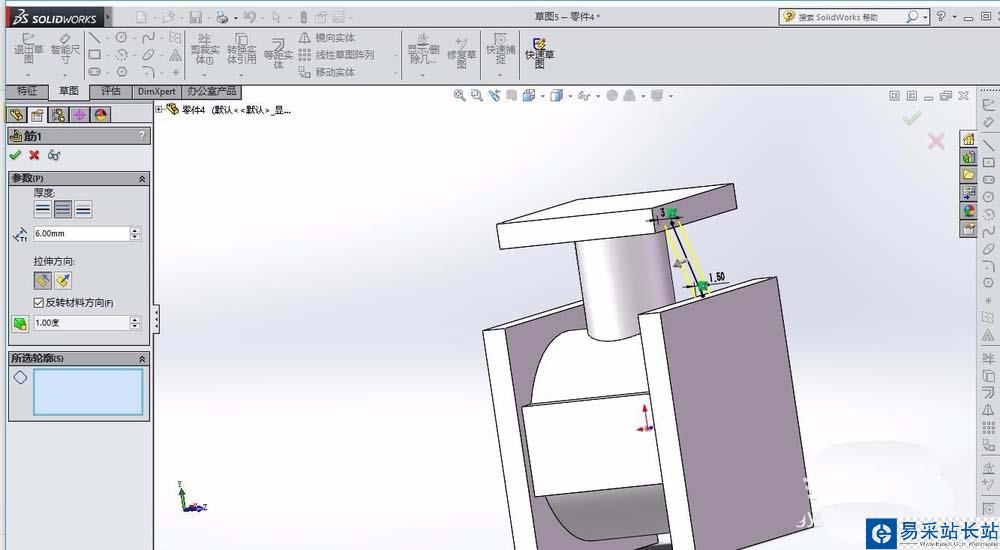

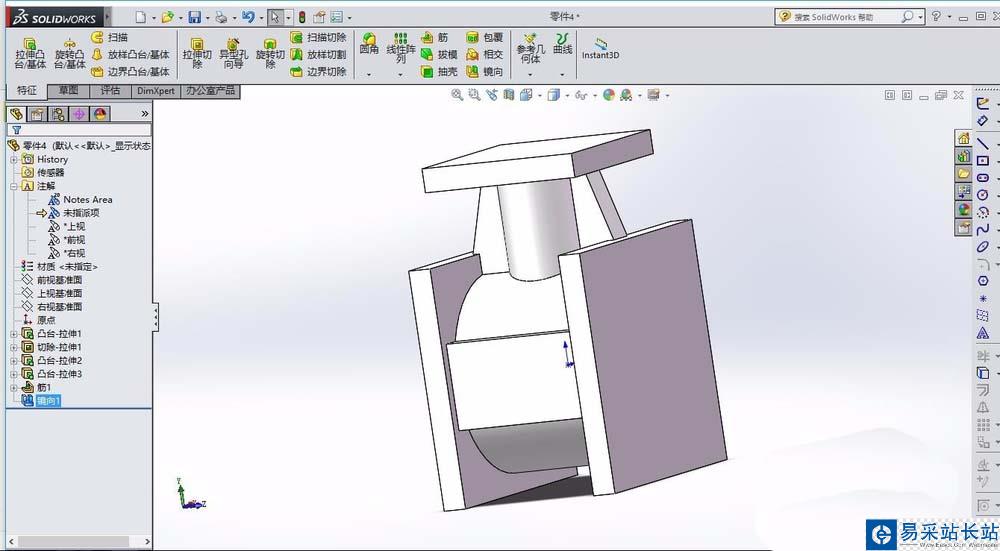

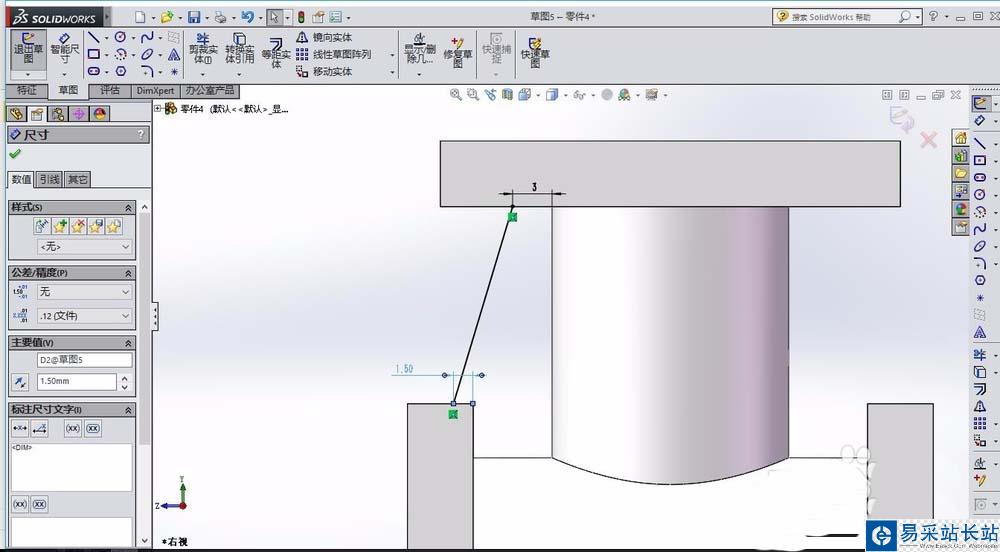

4、在右視圖基準面繪制草圖，繪制一條直線，設置相關的距離參數，完成后選擇特征筋，然后進行鏡像，鏡像該筋。

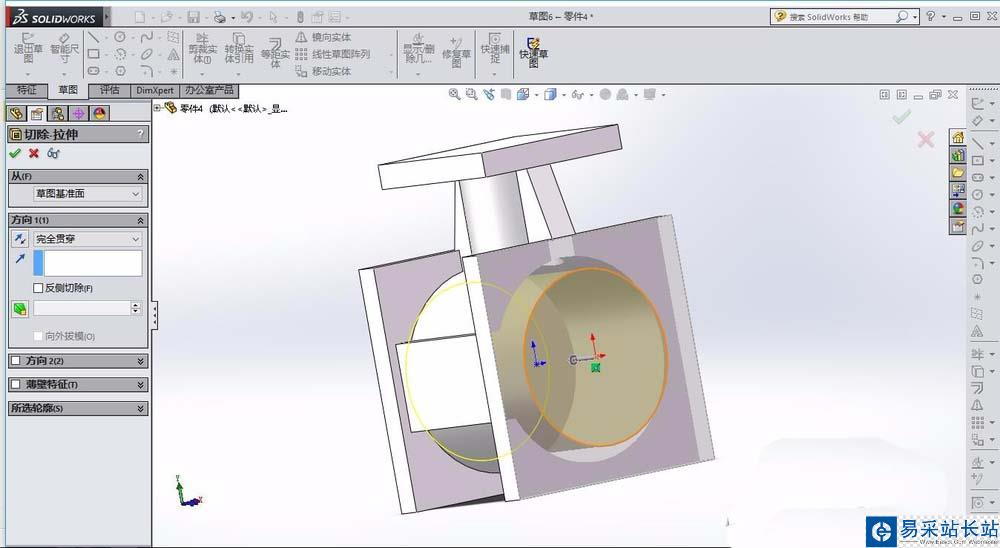

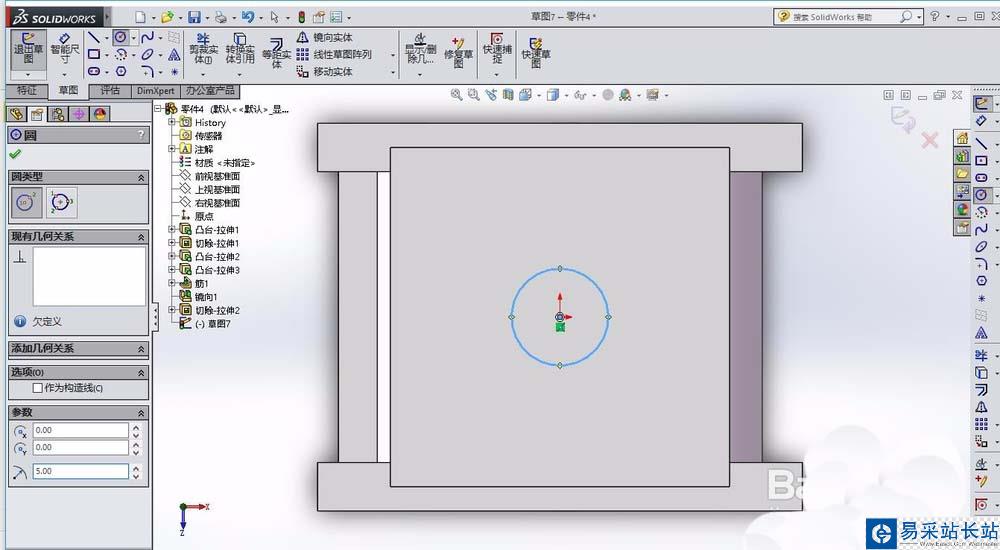

5、在特征拉伸1的上表面，繪制圓形，拉伸類型為切除，選擇完全貫穿。在特征拉伸3的上表面，繪制圓形，同樣為拉伸切除。

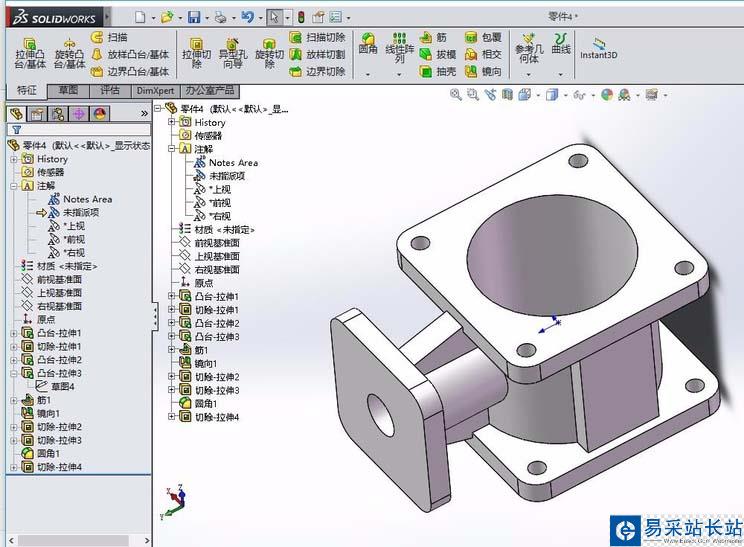

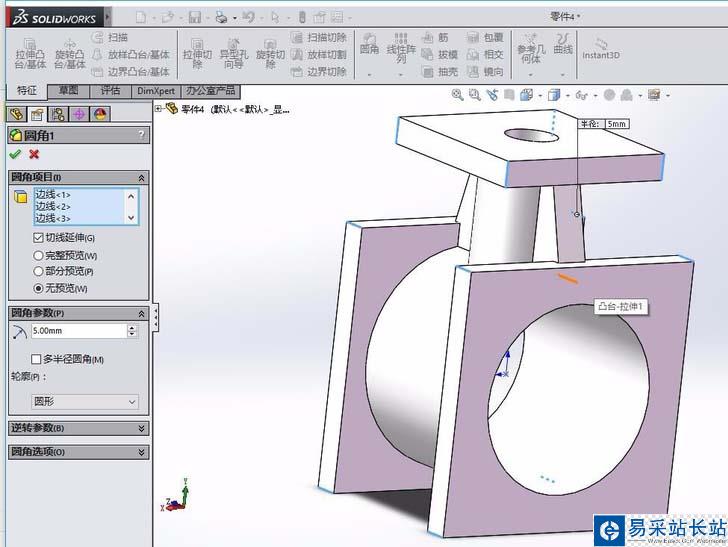

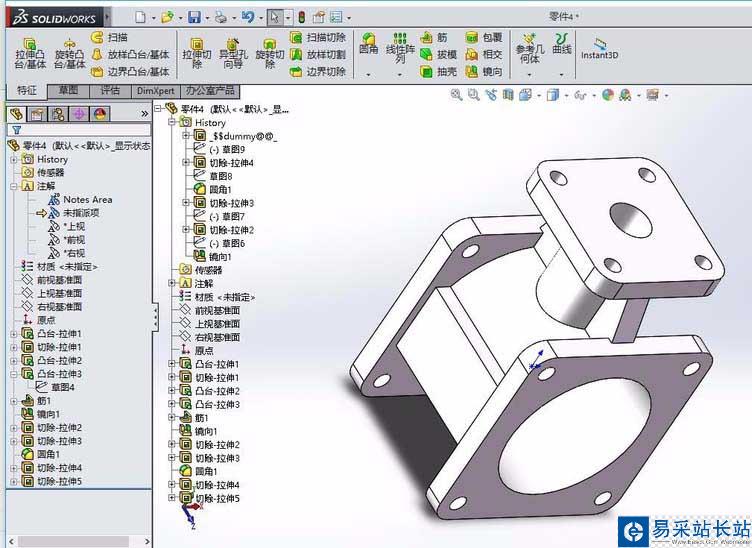

6、倒圓角，圓角的大小為5，在特征拉伸1的上表面繪制4個圓，拉伸切除，成為4個通孔。在如下圖所示的位置繼續拉伸切除通孔。
