在進行有限元分析或ADAMS等工程軟件仿真的時候，需要把無相對運動的裝配體零件簡化合并為一個零件導入進去，不再使用布爾運算等方式合并，這樣能大大簡化仿真分析的復雜程度。在這里，我找到了一種在SolidWorks環境下將裝配體合并為一個零件的方式，以供大家參考。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

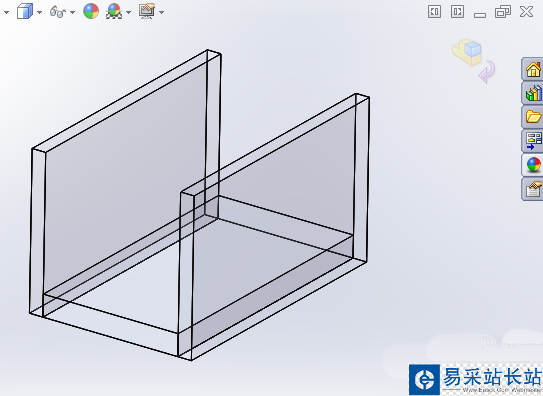

1、在SolidWorks中創建好一個裝配體零件，裝配體零件中可以包含鏡像零部件。

2、從commandmanager面板中點擊插入零部件——新零件，或從插入菜單中選擇插入——零部件——新零件。

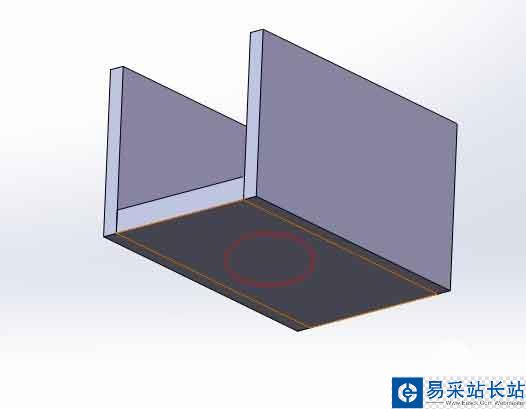

3、此時光標會變成指針側下方有個綠色箭頭，此時不要亂點，對準裝配體的一個面點擊，然后新零件會處于草圖編輯狀態，此時不要繪制任何草圖，直接點擊右上方圖標退出草圖，新零件處于特征編輯狀態。

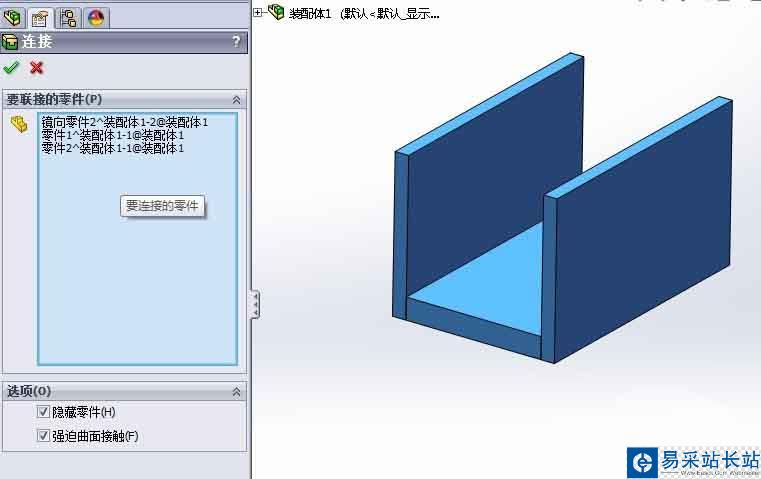

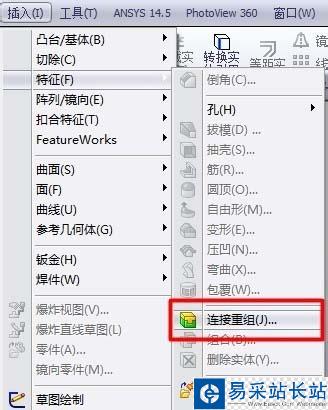

4、不要退出特征編輯狀態，選擇菜單中的插入——特征——連接重組，并選擇需要組合的裝配體，點擊確定，最后退出特征編輯狀態。

注：下面的兩個選項可以視情況而定，選擇“隱藏零件”會將組合裝配體各零件隱藏，選擇“強迫曲面接觸”一般無影響

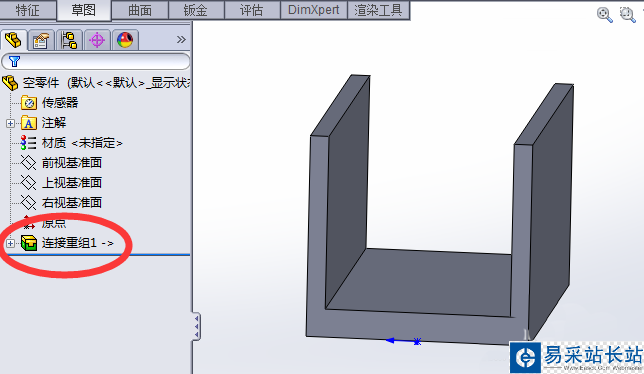

5、打開新零件，可以觀察到裝配體變成了一個整體零件了！

6、將新零件另存為.x_t文件，可以用來導入其他工程軟件進行仿真分析啦！
