在工程圖中我們常常要用到局部剖視圖來表達零件的結構，為此我們在次介紹一下sw中的斷開剖視圖的運用，為工程圖的制作提供方便。當然關于剖視圖的具體的細節在機械制圖標準中已經有了詳盡的表述。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、關于剖視圖的具體細節可以參照GB/T4458.6-2002 機械制圖 圖樣畫法 剖視圖和斷面圖；

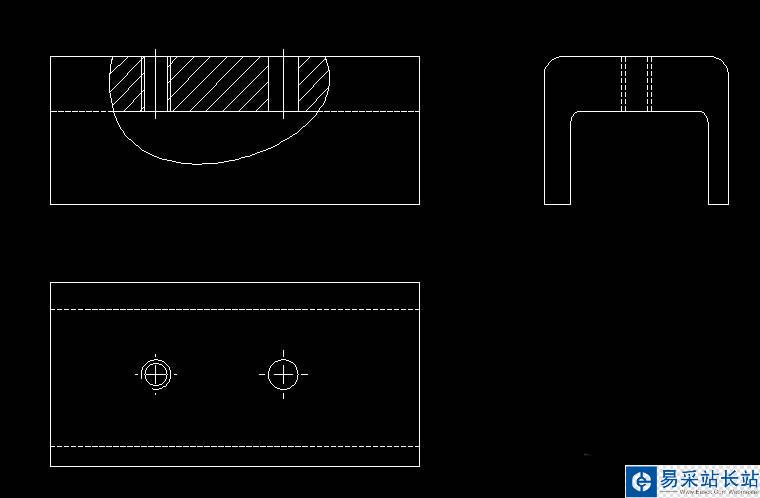

2、下面就對一個零件來描述solidworks的斷開剖視圖的運用，如圖所示的零件cad圖紙以及三維圖紙

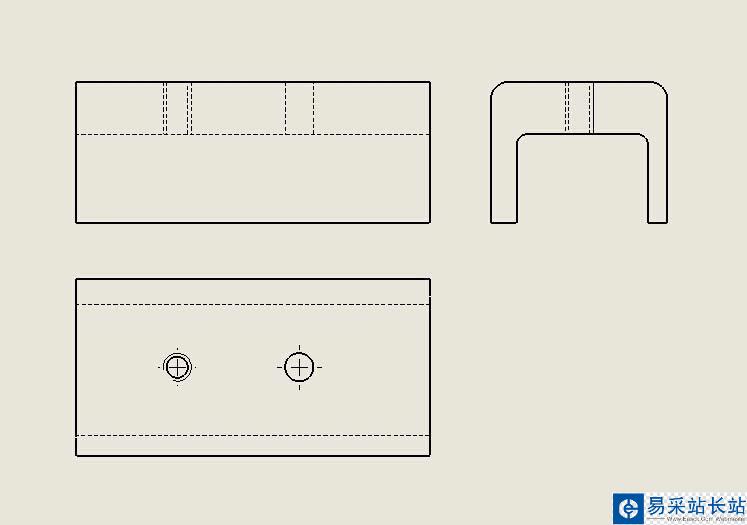

3、按照常規的工程圖方式將正視圖，俯視圖等視圖在sw工程圖模塊完成，

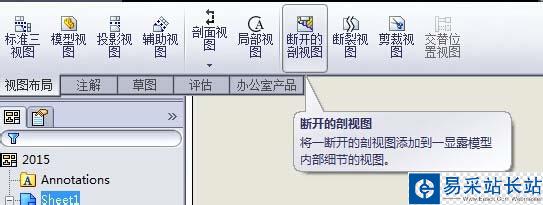

4、在工程圖上菜單欄中找到相應的斷開剖視圖的命令，點擊斷開剖視圖命令，

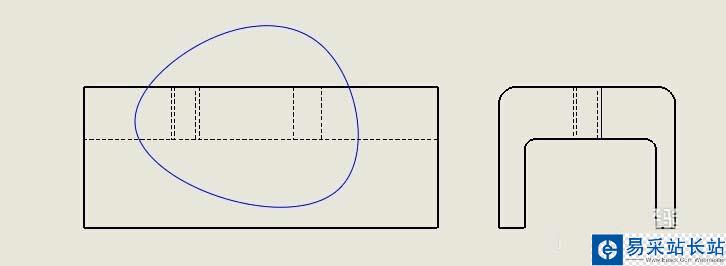

5、根據軟件的提示在相應的視圖中畫出封閉的輪廓，默認為樣條線，也可以改為其他線條，

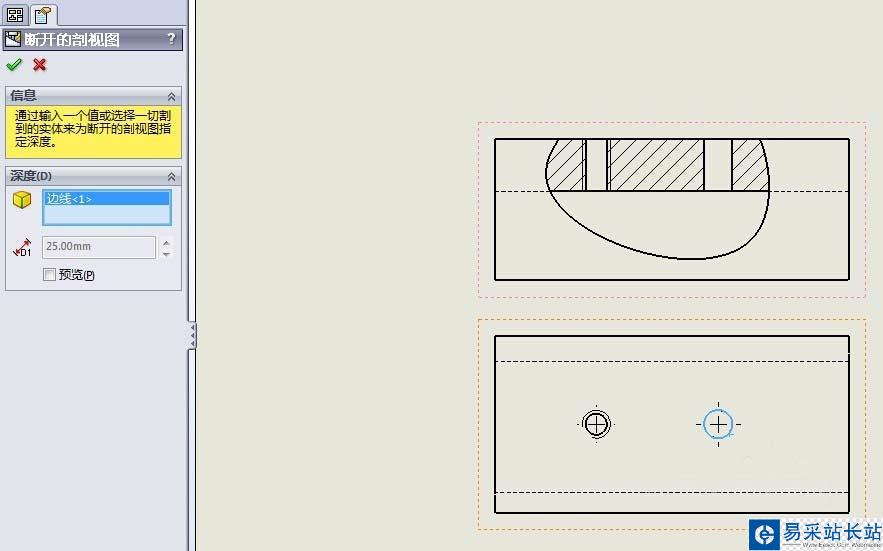

6、此時會出現如下對話框，在對話框框內出現兩個選項，因此此步有兩個方式進行剖視，

7、兩個方式分別為：參數設置以及對應線條深度參考設置，參數設置為正視圖中零件的外側到孔型的距離(圖中孔在寬度中心上），零件寬為50，對應參數為50/2,然后完成，

8、當然如果不知道參數的話，可以在深度參考選項中選擇俯視圖中孔的輪廓線，也可以進行剖視，然后刷新一下，就完成剖視。
