Solidworks簡單易學，適合畫各種零件圖和裝配體，下面介紹利用該軟件過濾裝飾螺紋線
1、單擊干涉檢查 （裝配體工具欄）或工具 > 干涉檢查。 在 PropertyManager 的選項下面，選擇創建匹配裝飾螺紋線文件夾。單擊計算時，由于正確匹配裝飾螺紋線造成的干涉將從主結果中被過濾，并在匹配裝飾螺紋線文件夾中列出。未移至該文件夾的干涉可能存在其它問題，必須對其進行調查。
示例 1： 匹配裝飾螺紋線
在此裝配體中，軸和孔的裝飾螺紋線相同（例如，M10 x 1.5 孔和 M10 x 1.5 軸）。 因此，干涉將被忽略（移至匹配裝飾螺紋線文件夾）。
示例 2： 螺紋線規格不匹配如果示例 1 中的零件的螺紋線與螺距不匹配（例如，M10 x 1.5 孔和 M10 x 1.25 軸），則會標記為干涉。
示例 3： 螺紋線未對齊的零部件如果零部件的螺紋線未對齊，即使裝飾螺紋線已正確匹配，仍然會被標記為干涉。

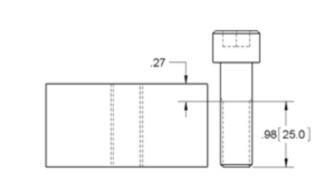

示例 4： 其它干涉幾何體在此示例中，裝飾螺紋線的螺紋規格匹配，但是孔的螺紋長度穿透了整塊板，而軸的螺紋長度僅達到螺栓的一部分。 它們將被標記為干涉。
單獨零部件：
已裝配：
